PLC通讯MODBUS协议的应用及编程

叙述：现为大家讲解一下MODBUS的应用，现在工业控制上位机和下位机通信大部分采用通信协议为MODBUS.可想而知机器与机器通信的重要性。

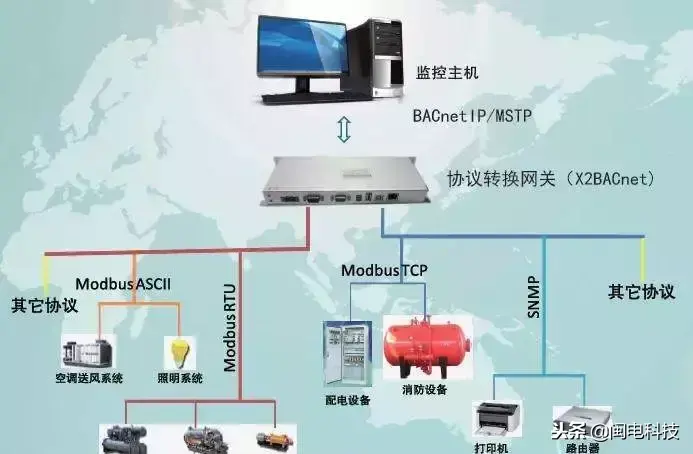

一：MODBUS系统框架图

二：MODBUS运用

MODBUS 通讯的底层为 RS485 信号采用双绞线进行联接就可以了，因 此传输距离较远，可达 1000 米，抗干扰性能比较好，且成本低，在工业控制设备的通讯中被 广泛使用，现在众多厂家的变频器、控制器都采用了该协议

传送数据格式有 HEX 码数据和 ASCII 码两种，分别称为 MODBUS-RTU 和 MODBUS-ASCII 协 议，前者为数据直接传送，而后者需将数据变换为 ASCII 码后传送，因此 MODBUS-RTU 协议的 通讯效率较高，处理简单，使用得更多

MODBUS 为单主多从通讯方式，采用的是主问从答方式，每次通讯都是由主站首先发起， 从站被动应答。因此，如变频器之类的被控设备，一般内置的是从站协议，而 PLC 之类的控 制设备，则需具有主站协议、从站协议

现在以 MODBUS-RTU 协议为例，说明通讯帧的典型格式： 请求帧格式：从机地址+0x03+寄存器起始地址+寄存器数量+CRC 检验

正常响应帧格式：从机地址+0x03+字节数+寄存器值+CRC 检验

三：PLC 编程时应该注意以下信息：

从机地址：主站发送帧中，该地址表示目标接收从机的地址；从机应答帧中，表示本机 地址；从机地址的设定范围为 1~247，0 为广播通信地址。

操作类型：表示读或写操作；0x1＝读线圈操作；0x03＝读寄存器操作；0x05＝改写线圈 操作；0x06＝改写寄存器操作。

对于变频器而言，只支持 0x03 读、0x06 写的操作。 寄存器起始地址：表示对从机中要访问的寄存器地址，对于 MD280、MD320 系列变频器的 访问时，对应的就是"功能码号"、"命令地址"、"运行参数地址"； 数据个数：即从"寄存器起始地址"开始要连续访问的数据个数，对于寄存器变量，以 word 为单位。

寄存器参数（数据）：要改写的数据（主机改写），或读取的数据（从机应答）；

四： 程序编程编写及讲解

结论：以上是对PLC通信举得例子,只要设置这几个特殊寄存器就可以通信了，特别是要对RS通信指令的应用和对PLC通信中所用到的特殊寄存器等等。谢谢大家的阅读与支持，您的支持就是我创作的动力。

各大品牌PLC之间通信协议汇总，看完终于明白了~

自从第一台PLC在GM公司汽车生产线上首次应用成功以来，PLC凭借其方便性、可靠性以及低廉的价格得到了广泛的应用。但PLC毕竟是一个黑盒子，不能实时直观地观察控制过程，与DCS相比存在比较大的差距。计算机技术的发展和普及，为PLC又提供了新的技术手段，通过计算机可以实施监测PLC的控制过程和结果，让PLC如虎添翼。但是各PLC通讯介质和通讯协议各不相同，下面将简单介绍主要PLC的通讯介质和协议内容。

1

美系厂家

Rockwell AB

Rockwell的PLC主要是包括PLC2、PLC3、PLC5、SLC500、ControlLogix等型号，PLC2和PLC3是早期型号，现在用的比较多的小型PLC是SLC500，中型的一般是ControlLogix，大型的用PLC5系列。

DF1协议是Rockwell各PLC都支持的通讯协议，DF1协议可以通过232或422等串口介质进行数据传输，也可以通过DH、DH+、DH485、ControlNet等网络介质来传输。DF1协议的具体内容可以在AB的资料库中下载。

AB的PLC也提供了OPC和DDE，其集成的软件中RSLogix中就包含DDE和OPC SERVER，可以通过上述软件来进行数据通讯。

AB的中高档的PLC还提供了高级语言编程功能，用户还可以通过编程实现自己的通讯协议。

GE

GE现在在国内用的比较多的主要是90-70和90-30系列PLC，这两款PLC都支持SNP协议，SNP协议在其PLC手册中有协议的具体内容。

现在GE的PLC也可以通过以太网链接，GE的以太网协议内容不对外公开，但GE提供了一个SDK开发包，可以基于该开发包通讯。

2

欧洲系列

西门子

西门子系列PLC主要包括其早期的S5和现在的S7-200、S7-300、S7-400等各型号PLC，早期的S5PLC支持的是3964R协议，但是因为现在在国内应用较少，除极个别改造项目外，很少有与其进行数据通讯的。

S7-200是西门子小型PLC，因为其低廉的价格在国内得到了大规模的应用，支持MPI、PPI和自由通讯口协议。

西门子300的PLC支持MPI，还可以通过PROFIBUS 和工业以太网总线系统和计算机进行通讯。如果要完成点对点通讯，可以使用CP340/341。

S7400作为西门子的大型PLC，提供了相当完备的通讯功能。可以通过S7标准的MPI进行通讯，同时可以通过C-总线，PROFIBUS和工业以太网进行通讯。如果要使用点对点通讯，S7-400需要通过CP441通讯模块。

西门子的通讯协议没有公开，包括紫金桥组态软件在内许多组态软件都支持MPI、PPI等通讯方式，PROFIBUS和工业以太网一般通过西门子的软件进行数据通讯。

施耐德（莫迪康）

施耐德的PLC型号比较多，在国内应用也比较多。其通讯方式主要是支持MODBUS和MODBUS PLUS两种通讯协议。

MODBUS协议在工控行业得到了广泛的应用，已不仅仅是一个PLC的通讯协议，在智能仪表，变频器等许多智能设备都有相当广泛的应用。MODBUS经过进一步发展，现在又有了MODBUS TCP方式，通过以太网方式进行传输，通讯速度更快。

MODBUS PLUS相对于MODBUS传送速度更快，距离更远，该通讯方式需要在计算机上安装MODCON提供的SA85卡并需安装该卡的驱动才可以进行通讯。

除了上述两种方式之外，莫迪康的PLC还支持如TCP/IP以太网，Unitelway， FIPWAY，FIPIO，AS-I，Interbus-s等多种通讯方式。

3

日系PLC

欧姆龙

欧姆龙系列PLC在中国推广的也比较多。在通讯方式上，OMRON现在主要采用两种通讯方式：

Host Link协议是基于串口方式进行数据传输的通讯方式。当PLC进入MONITOR方式时，上位机可以和欧姆龙PLC通讯。在和欧姆龙通讯时要注意，两次通讯之间要留一定时间，如果通讯速度过快容易造成PLC通讯异常。

ControlLink是欧姆龙PLC的一种快速通讯方式。Control Link通过板卡进行数据通讯，板卡之间有数据交换区，由板卡实现数据的交换从而完成数据采集功能。使用该方式通讯需配置欧姆龙的驱动。

三菱

三菱PLC的小型PLC在国内的应用非常广泛。三菱的PLC型号也比较多，主要包括FX系列，A系列和Q系列。三菱系列PLC通讯协议是比较多的，各系列都有自己的通讯协议。如FX系列中就包括通过编程口或232BD通讯，也可以通过485BD等方式通讯。其A系列和Q系列可以通过以太网通讯。当然，三菱的PLC还可以通过CC-LINK协议通讯。

松下

松下PLC和计算机之间可以通过串口和以太网进行通讯。其采用的通讯协议是MEWTOCOL协议。如大多数日系PLC一样，MEWTOCOL协议比较简单。包括紫金桥组态软件在内的许多软件都可以从PLC中直接读取数据。

以上介绍的是国外的主流PLC设备通讯方式。除以上厂家外，还有很多PLC厂家：
