PLC编程很难么？但如果有人把每一个符号的意义都讲清楚了呢？

要求按以下要求编写程序：

一台电动机要求在按下起动按钮后，电动机运行5秒，停3秒，重复3次后， 电动机自动停止。

同时设置有手动停机按钮和过载保护。

要求过载后，电机自动停止，复位后，再次按下启动按钮后，电机继续未完成的过程。

这里有以下几个要点：

1.电动机运行5秒，停3秒，重复3次后停止。

2.过载复位后，启动时是继续过程，而不是重新开始。

首先确定输入输出表：

下面是具体程序：

这里是利用计数器C0在复位之前所计数值不会清零的特点，当I0.0（启动按钮）启动后，正常情况下M0.0得电，T37每隔1秒发出一个高电平，随后又被自己复位重新计时。而计数器C0得到T37的高电平后向上计数一个。只有当I0.1（停止按钮）启动及C0计数到24后，C0才被复位。C0复位时，将M0.0也复位。

网络3就是根据C0的计数值进行输出，因为T37为1秒动作一次，所以C0的计数也是一秒，那么电机运行5秒后，停3秒，重复3次。就是24秒，电机在0-5秒，8-13秒，16-21秒运行。所以当C0大于等于0及小于5、大于等于8及小于13、大于等于16及小于21时Q0.0得电动作。

当I0.2（FR）置位时，切断M0.0电路，使输出停止。但是C0不复位，所以当再次启动时，C0接着刚才的计数值继续计数。

好了这就是小编这个电机的题目，这一次小编不但给小伙伴们准备了图文说明，在视频里小编打算录制2期。第一期主要讲接线及演示，第二期主要讲程序。希望大家能够喜欢。

看完小编的这篇文章，你们有什么想说的呢？欢迎评论区下方评论留言喔，您的每一次评论点赞就是对小编的肯定与鼓励，明天小编将会继续为大家带来更多好的内容，希望大家不要错过喔，小编给你们比心了喔！

PLC编程知多少？有人用5种语言来编写一小段代码来比较

图片来源：宏德自动化

作者：Frank Lamb

“

梯形图逻辑通常是PLC使用最多的图形编程语言，但在某些特定的编程应用中其他语言可能更适合。

”

在美国，大多数参与可编程逻辑控制器 （PLC）编程和维护的人员都倾向于认为：梯形图逻辑是PLC唯一的编程语言。这种理念在很大程度上是由PLC的历史、以及美国的工业控制市场是被以梯形图逻辑为主要语言的品牌统治所造成的。

在计算机和便携式计算机广泛应用于PLC编程之前，经常使用手持式编程器将程序输入到 PLC中。在此之前，通常需要绘制用于不同指令的电气图。这就像在PLC出现之前，如何连接原始继电器逻辑一样。在手持设备上，有时会用符号表示不同指令，但是在图形设计的背后，是基于文本的语言。

1994年，国际电工委员会（IEC）制定了一个可用于定义和规范PLC编程系统的标准 IEC 61131-3。除了形式化定义诸如计时器和计数器之类的指令外， 该标准还定义了5种编程语言。

指令表（IL） 是基于文本的语言，梯形图逻辑经常被转换成相同的语言。有些厂商仅将其用作机器代码的过渡，最终会编译成在处理器中执行的语言。另外有一些厂商则使用指令列表作为主要语言，并添加了无法用梯形图逻辑表示的其它指令（例如语句列表）。

图 1 ：指令列表通常用于复杂的数学任务和搜索

梯形图逻辑（LAD） ，是PLC使用得最多的图形编程语言。它是从继电器逻辑电路图演变而来。梯形图逻辑是在常用的继电器与接触器逻辑控制基础上简化了符号演变而来的，具有形象、直观、实用等特点。

图 2 ：梯形图逻辑是最常用的PLC编程 ， 与继电器电路图最为相似。

功能块图（FBD） 是另一种图形编程语言， 可用于包括PLC和分布式控制系统（DCS）在内的一些控制器。它使用不同类型的块（例如与、或、比较、数学计算、计时器和计数器）， 来描述输入和输出变量之间的功能。输入从 设备或其它模块的输出馈入一个模块 ；输出将数据传送到下一个块或变量。

图 3 ：功能框图非常适合安全电路 / 安全PLC

结构化文本（ST） 是一种类似于计算机语言（例如Pascal）的高级语言。ST语言中的表达式由运算符和操作数组成。操作数可以是常量、变量、函数调用或另一个表达式。表达式的计算通过执行具有不同优先级的运算符完成。有最高优先级的运算符先被执行， 然后依次执行下一个优先级的运算符，直到所有的运算符被处理完。有相同优先级的运算符按从左到右的顺序执行。

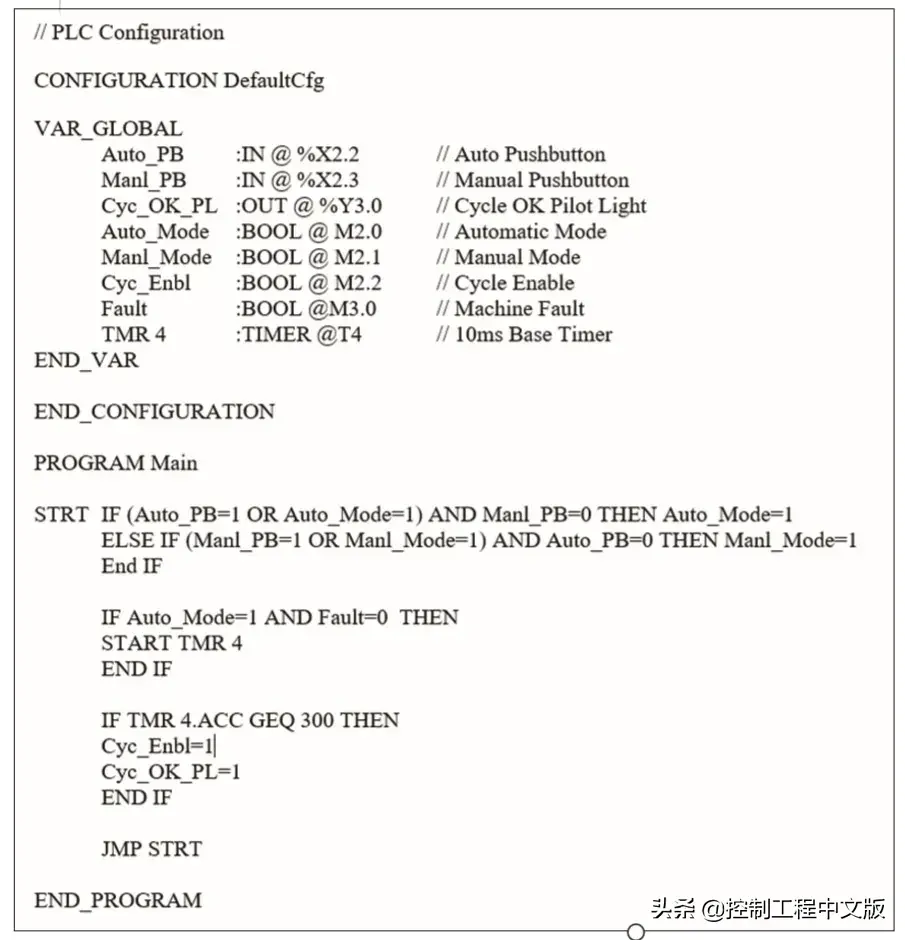

图 4 ：结构化文本可以帮助完成复杂的数学任务和搜索。

顺序功能图（SFC） 语言是基于一种被称为Grafcet的古老逻辑语言，该语言基于二进制Petri网络。它可用于编制复杂的顺控程序，又称为状态转移图或功能表图，是描述控制系统的控制过程、功能和特性的一种图形，也是设计顺序控制程序的工具。它是一种被称为步的块语言，带有相关逻辑条件切换。语言中的步可以是活动或不活动的，并且逻辑可以并行运行。利用这种先进的编程方法， 初学者也很容易编出复杂的顺控程序，大大提高了工作效率，也为调试、试运行带来许多言传的方便。

图 5 ：顺序功能图对于分段逻辑很有用。

几年前，我突发奇想 ：如果用所有5种语言，来编写一小段代码进行比较，将会非常有趣。逻辑建立自动和手动模式，然后在3秒钟后激活“循环”位。它是通用的，但是基于我使用的PLC平台（图1至图5）。语法和代码显示方式会因软件品牌和平台而异。

指令和注释，通常使用带颜色的编码， 以便于阅读。通常，语言包会额外收费或包含在编程软件的“专业”版本中。

不同语言有不同的用途。梯形图仍然适用于直接的“位操作”逻辑。指令列表和结构化文本通常用于更复杂的数学任务和搜索。功能块图可以很好地用于安全电路/ 安全 PLC。顺序功能图对于分段逻辑很有用。

在下一次编写复杂程序时，请尝试考虑使用某些“其它”类型的 PLC语言，因为这可能会使工作变得更容易。

关键概念：

■ 在美国， 梯形图逻辑是最常用的 PLC编程语言。

■ 指令列表、功能块图、结构化文本和顺序功能图都是有用的编程语言，也可能比梯形图更合适，这都取决于具体的应用程序。

思考一下：

除了梯形图逻辑外， 您还使用过哪种其它编程语言，为什么会使用它？

- END -

本文来自于控制工程中文版（CONTROL ENGINEERING China）2020年01-02月刊《封面》栏目，原标题为：你使用什么语言编程 PLC ？
