西门子S7-1200编程实例，比较指令如何使用？

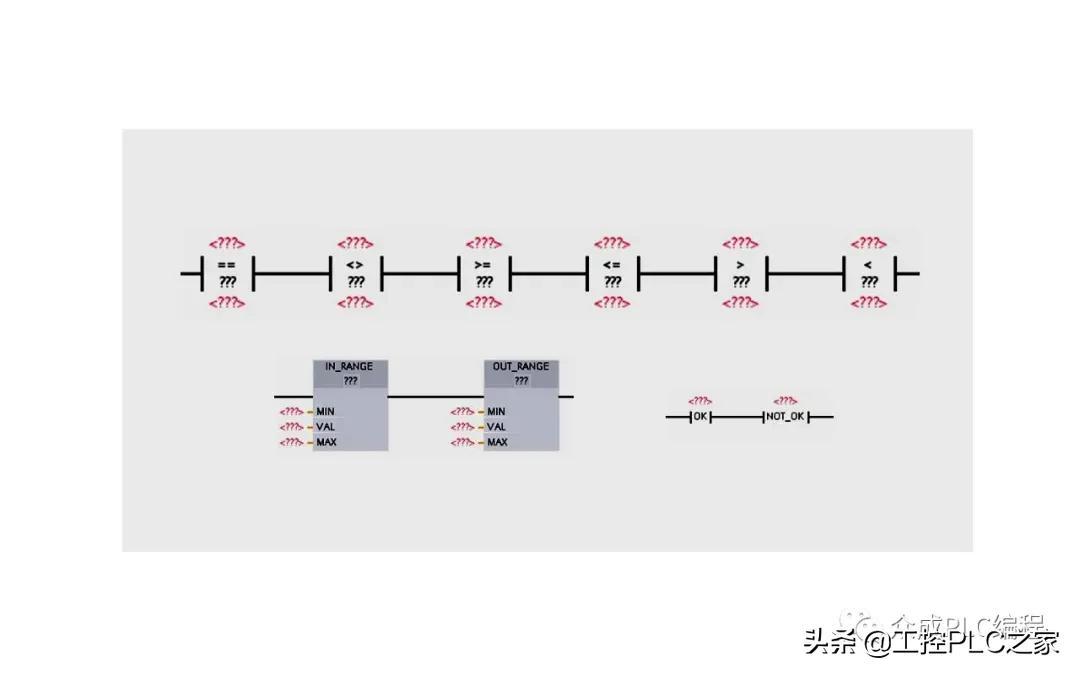

西门子S7-1200中的比较指令包括了值大小比较指令、是否在范围内指令以及有效性无效性检查指令。使用值大小比较指令，可以比较两个数据类型相同的数值的大小。

西门子S7-1200中的值大小比较指令按照比较类型的不同可以分为六种类型：等于、不等于、大于等于、小于等于、大于、小于。

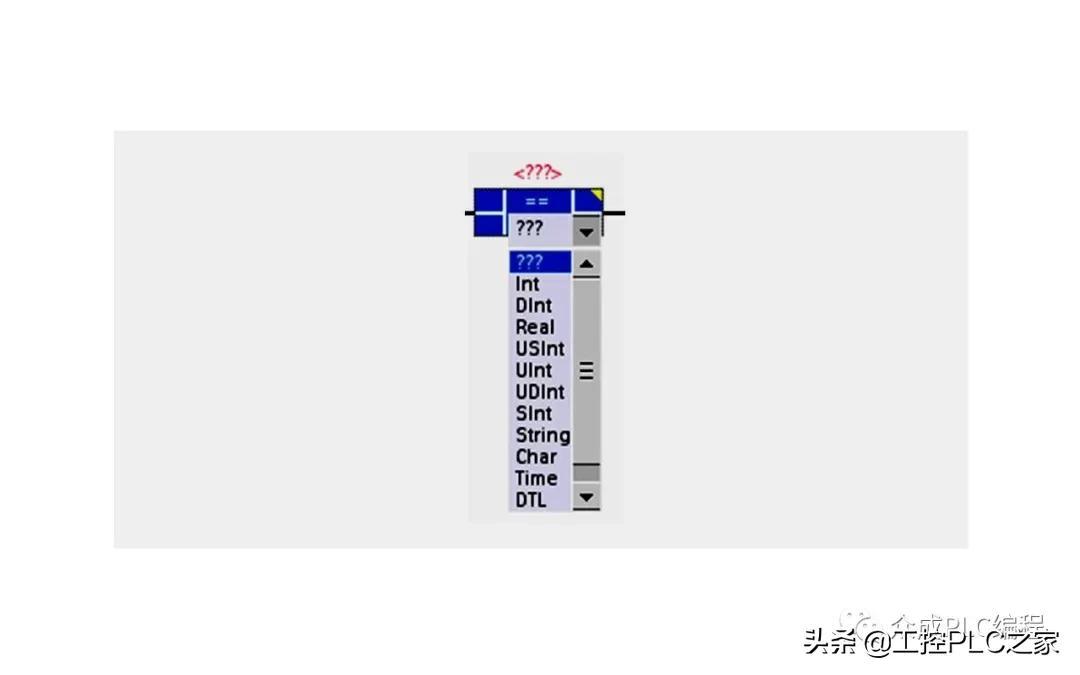

使用S7-1200的比较指令时，可以从比较指令的下拉菜单中选择数据类型，支持的数据类型包括整数、双整数、实数、无符号短整数、无符号整数、无符号长整数、短整数、字符串、字符、时间、DTL和长实数等。

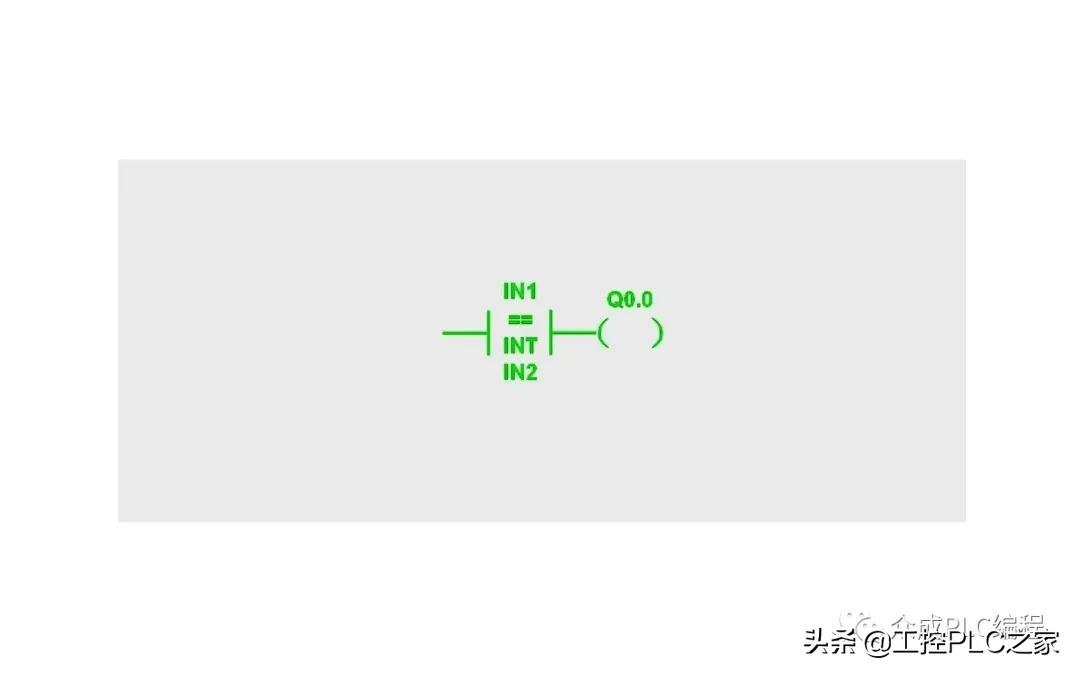

比较指令在程序中只是作为条件来使用，用来比较两个数值IN1与IN2的大小，当IN1和IN2满足关系时能流通过。

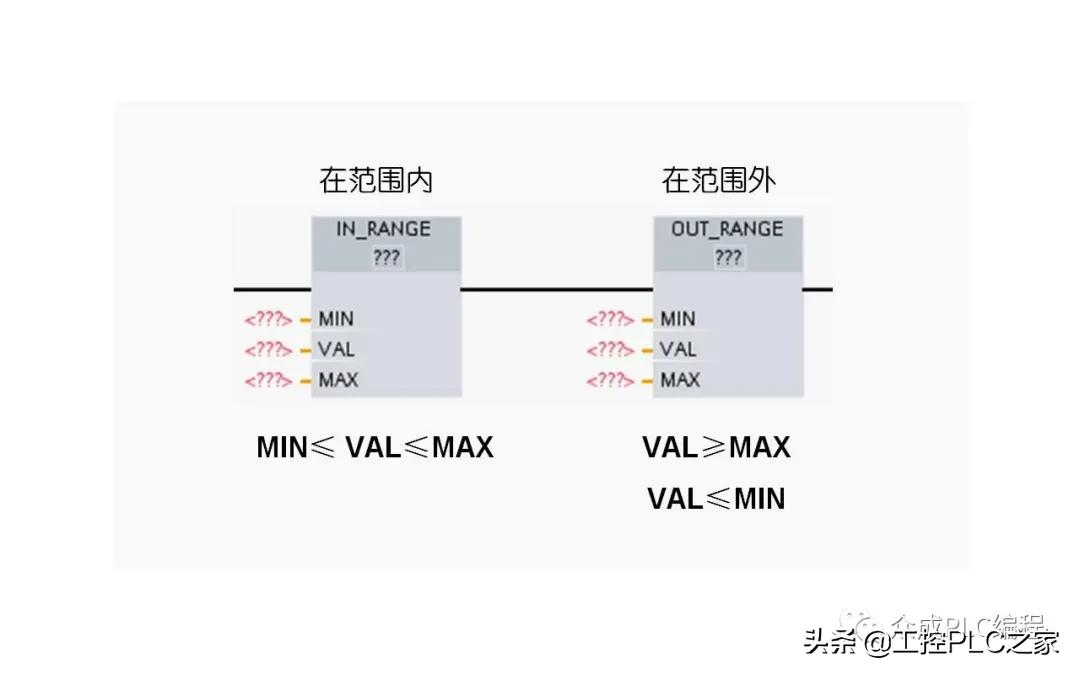

在范围内指令确定输入值是否在参数MIN和MAX指定的取值范围内，若输入值在指定范围内，则输出状态为1。在范围外指令确定输入值是否在参数MIN和MAX指定的取值范围外，若输入值大于等于MAX或输入值小于等于MIN时，则输出状态为1。

下面我们通过一个实例来说明比较指令如何使用。当整数MW10大于等于128且在MW20和MW22所存储的数值范围之间时，输出Q0.0接通。

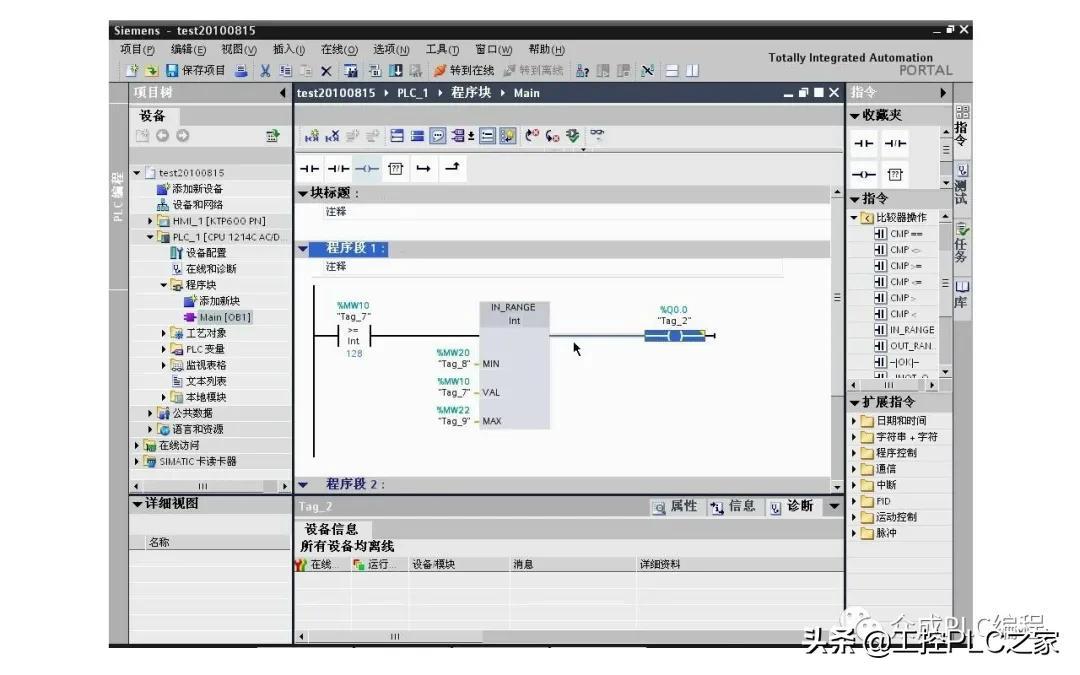

一、编写程序。在项目视图中打开OB1，拖拽比较指令大于等于到程序段1中，双击比较指令的问号选择整数类型，输入第一个操作数地址MW10，输入第二个操作数地址128，拖拽在范围内指令到程序段1中，单击问号处选择整数类型，输入参数最小值MW20，输入值MW10，输入参数最大值MW22，在范围内指令后面插入输出线圈，输入地址Q0.0，这样一个简单的比较指令的应用实例就完成了。

二、下载程序到PLC。单击保存项目按钮保存项目，单击下载按钮将所有块下载到PLC。

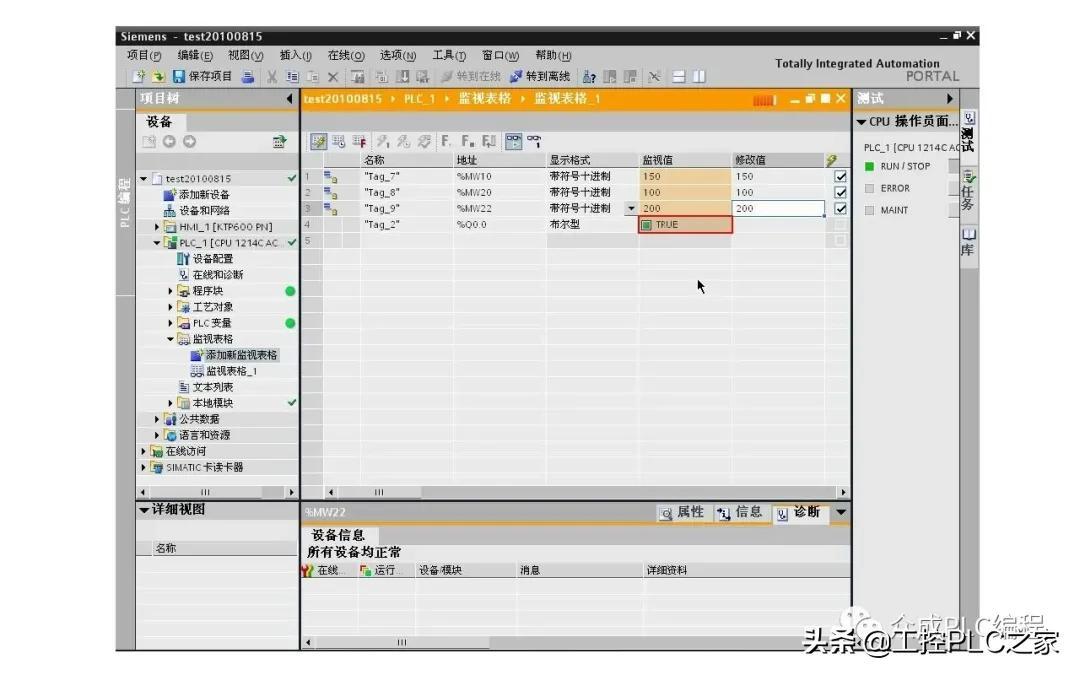

三、查看程序运行情况。单击“转到在线”，单击监视按钮观察程序的运行情况，可以看到MW10的值默认为0，小于128，Q0.0不亮。在项目树中单击打开监视表格文件夹，双击添加新监视表格，可以看到项目树中添加了监视表格1，同时在工作区打开了监视表格编辑器。输入地址MW10、MW20、MW22和Q0.0，单击监视按钮，修改MW10的值为150，此时不在MW20和MW22的取值范围内，Q0.0仍然不亮。修改MW20和MW22分别为100和200，则可以看到Q0.0亮。

西门子S7-200系列PLC实操（26 比较指令案例）

大家好，这节课我们来学习

先看一下编程要求：

定时器+比较1 ：五台电机顺序启动逆序停止：按下启动按钮I0.0,第一台电机启动Q0.0输出。每过3秒启动一台电机，直至五台电机全部启动，当按下停止按钮I0.1时，3秒后停止第五台电机，之后每过3秒逆向停止1台，直至五台电机全部停止。

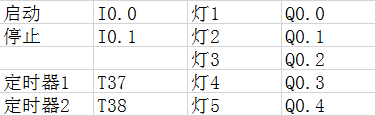

这里，我们分析一下I/O点的分配情况：

然后根据要求，开始设定程序：

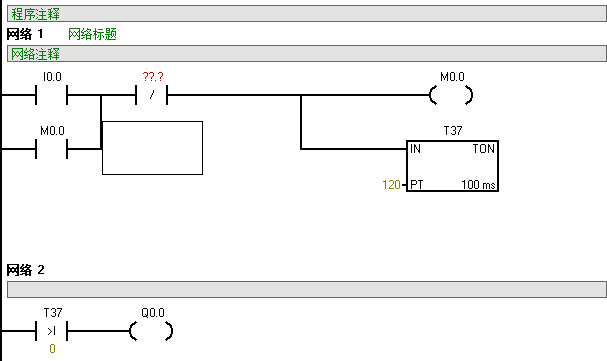

第一步，设定定时器，并满足5盏灯点亮的总时长的计时要求。并在按下时，点亮Q0.0；

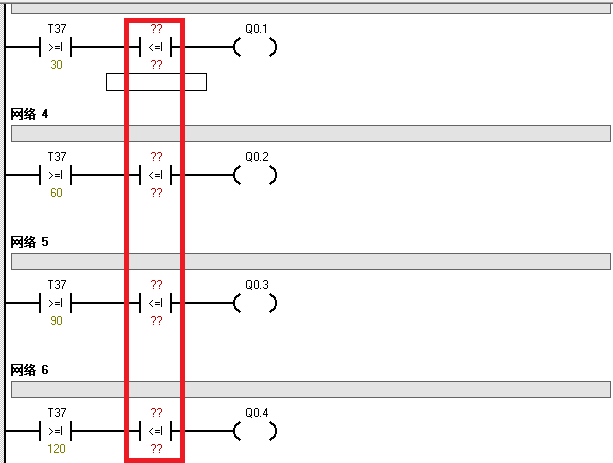

第二步，设定第二/三/四盏灯的点亮条件，并保留熄灭条件；

紧接着，我们安排第五盏灯的点亮条件，并按照要求设定第二个计数器，进行熄灭设定：

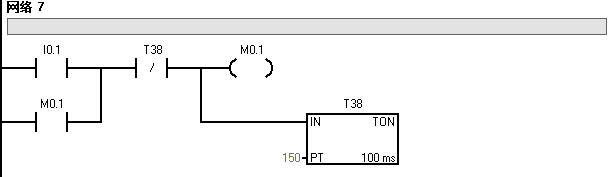

这里，先设定一个I0.1的启动+自锁条件，确保第二个定时器T38满足启动条件。然后根据推算选好设定值。 再按照逆序熄灭的要求，把此前预留得比较指令的位置，设定好时间值。

最后的指令、程序完成后，大家实测一下效果。欢迎在评论区，反馈测试情况。

下节课，我们学习“比较指令的定时器案例 ”
