PLC的输入与输出，你懂得怎么连接么？

科技引领生活，爱科技的小青年带你在科技的海洋里无限遨游……

PLC作为可编程控制器常用过程控制中的核心大脑，接受外部信号，经过逻辑运算，输出控制相应的电气设备。

那么，PLC如何跟在不的输入输出设备连接呢？

输入输出类型

我们先了解下输入与输出设备的类型，在常用的设备中，将其分为以下几种:

开关量，输入输出模拟量，输入输出通讯，输入输出

开关量，顾名思义，是开关型设备，其信号只有两种表示形式，开与关，用PLC内部数据表示为0与1，关为0，开为1。这种开关量输入输出信号多用于启动信号，停止信号，状态反馈。

模拟量，模拟量常用于反应生产过程的参数，如温度，压力，液位，流量等等。在Plc中，模拟量实际上是一组数据，我们要经过内部的数据转换，才能变换成实际的物理量。

通讯，我们实际工程中，会跟很多设备进行通讯，例如跟上位机，变频器，或其他系统的PLC等设备通讯。

如何连接

在接触新设备时，我们第一件要做的事就是查找设备的相关手册，连接各种I/O模块的详细使用方法，而各个模块的手册中就包含了其接线方式，在设计接线图时，要认真参考其官方的接线方式。

在实际工程中，我们除了要按官方接线图接线外，还应该设计相应的保护电路。PLC的接线端子尽量与外部接线端子要有隔离。也就是说PLC的输入输出，尽量不要直接与所控制的设备进行连接，介绍下我们常用的做法:

所有外部线在进控制柜，要设置浪涌，防止外部短路等影响内部部件。开关量输入，串直流24V电源。开关量输出，环中间继电器线圈，用中间继电器的触电控制设备。

注意事项

配线时一定要注意，线号要标志清楚，要不然查线比较费劲。接线时，要按图接线，不能私自更改连线路径。接线完成后，要按图纸检查，最后检查电源之间是否有短路现象。检查之后上电时，要一个开关一个开关合闸，不能一次全送。

做工控，有很多的知识需要想我，要慢慢积累，不能心急。

感谢您的阅读，纯手码，望支持，有不妥之处，敬请多多包涵。期待您的评论，留下宝贵意见。

带你1分钟学会PLC程序编写思路之一，输入输出程序

先不要关心设备是怎么运行的，先来了解编写程序的思路，是从何开始编写的。

下面我们来学习下编程的框架结构，以便养成良好的编程习惯。

不要觉得PLC不同就学不来，其实都是通用的。

建议大家写程序的时候尽量不要用置位和复位，别觉得置位和复位写出来的程序就觉得很高级，其实越简单的方法写出来的程序可读性越强。

下面我们来一起写一份程序，首先

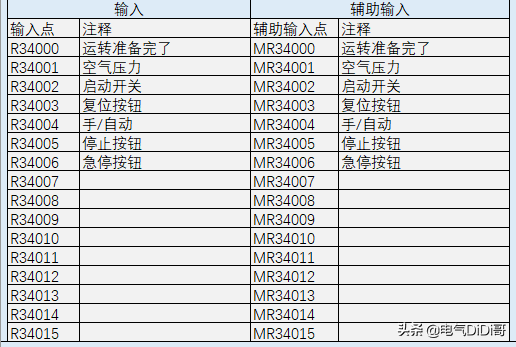

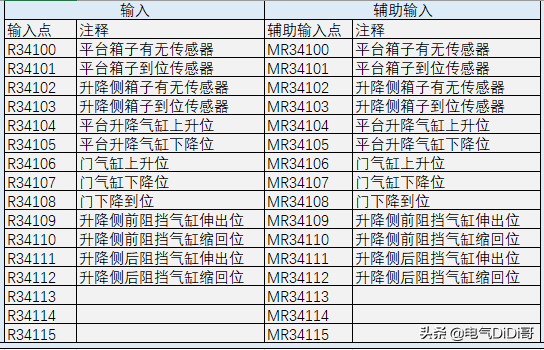

列出设备输入的IO表

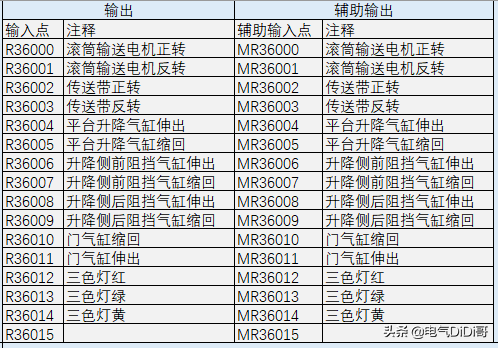

设备输出的IO表

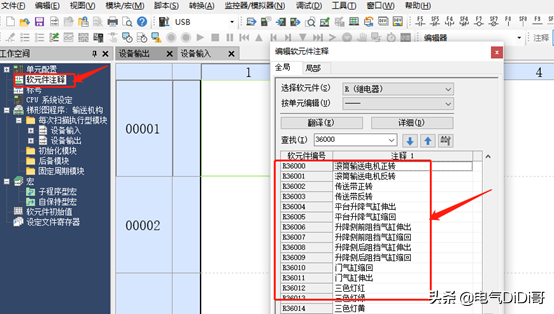

新建一个项目，无论你是用什么PLC，打开对应的软件，将做好的IO表内容填到软元件注释，我用的是基恩士PLC，其他PLC都是一样的方法，要学会应变。

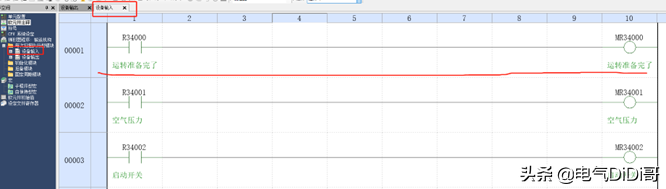

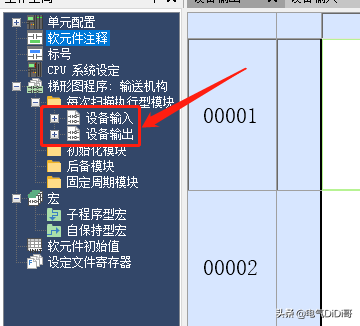

在这之后新建两个模块，输入和输出模块，这就是我们写程序的第一步，在这之前是组态，我这节课讲的是编程的思路及框架。

以为PLC的扫描周期是输入、逻辑到输出，然后把输入输出这两个模块的程序写出来

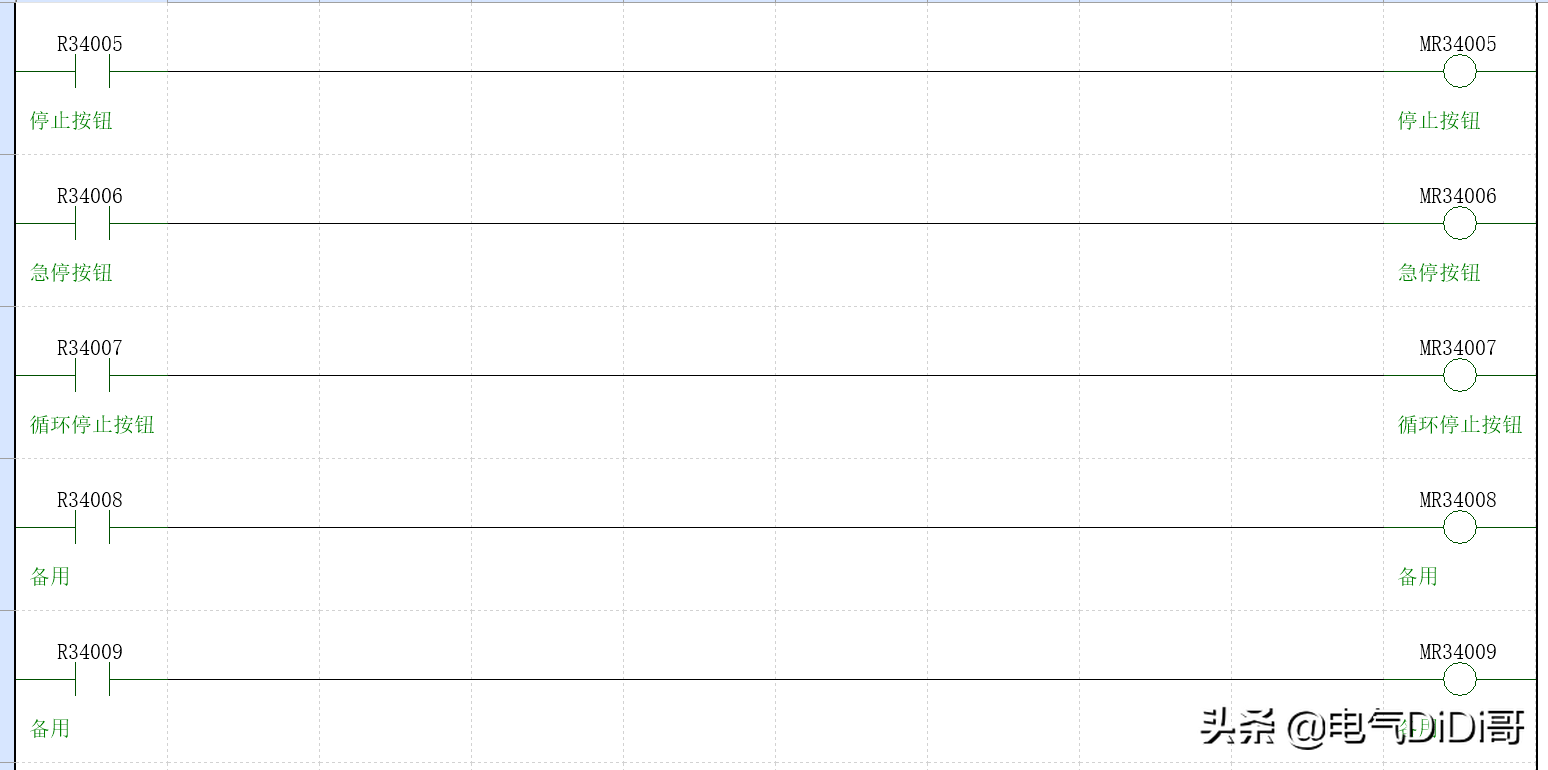

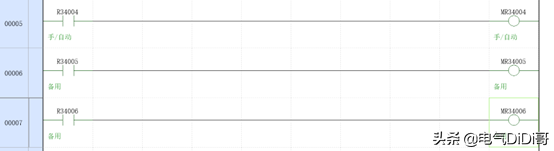

在写程序的时候需要做的就是留备用点

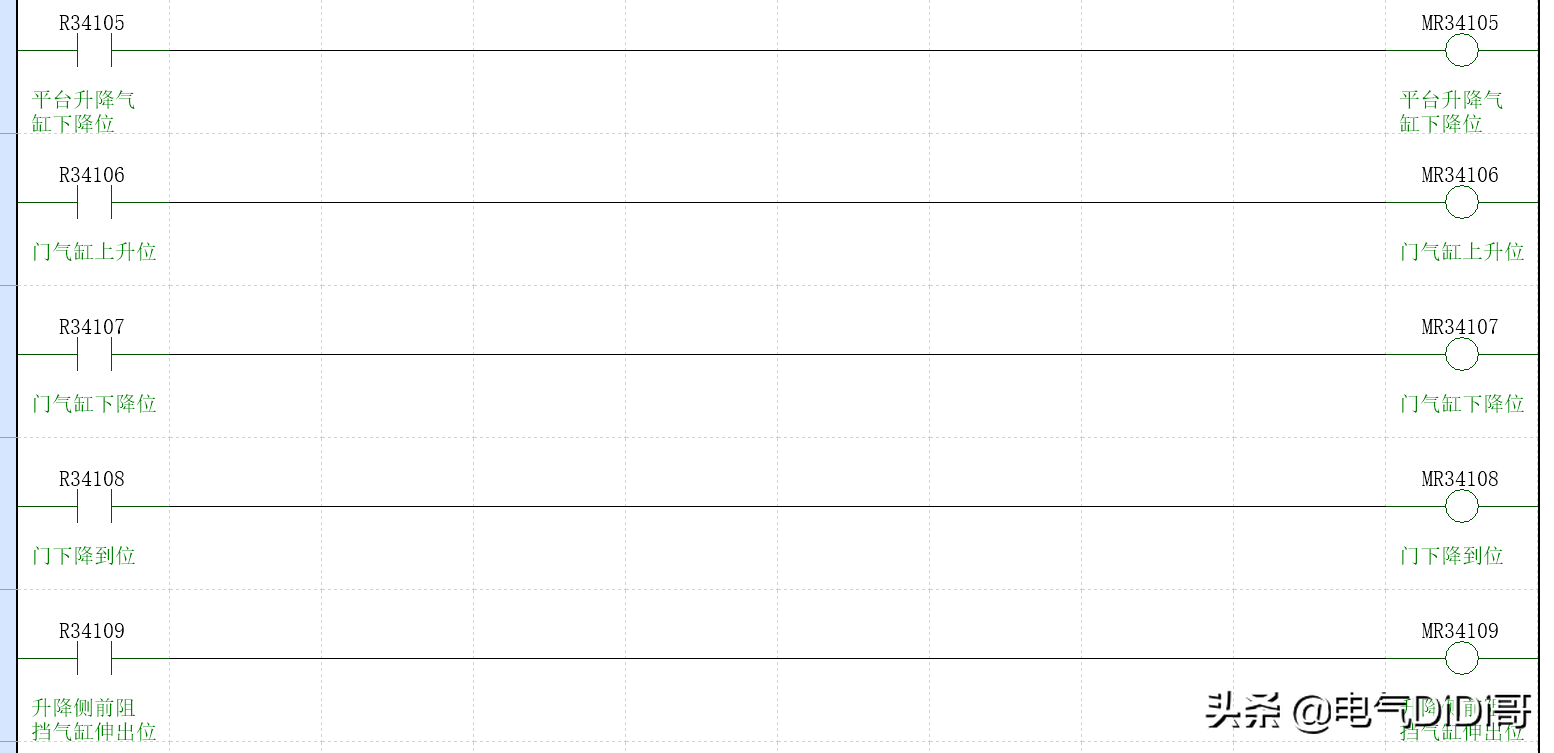

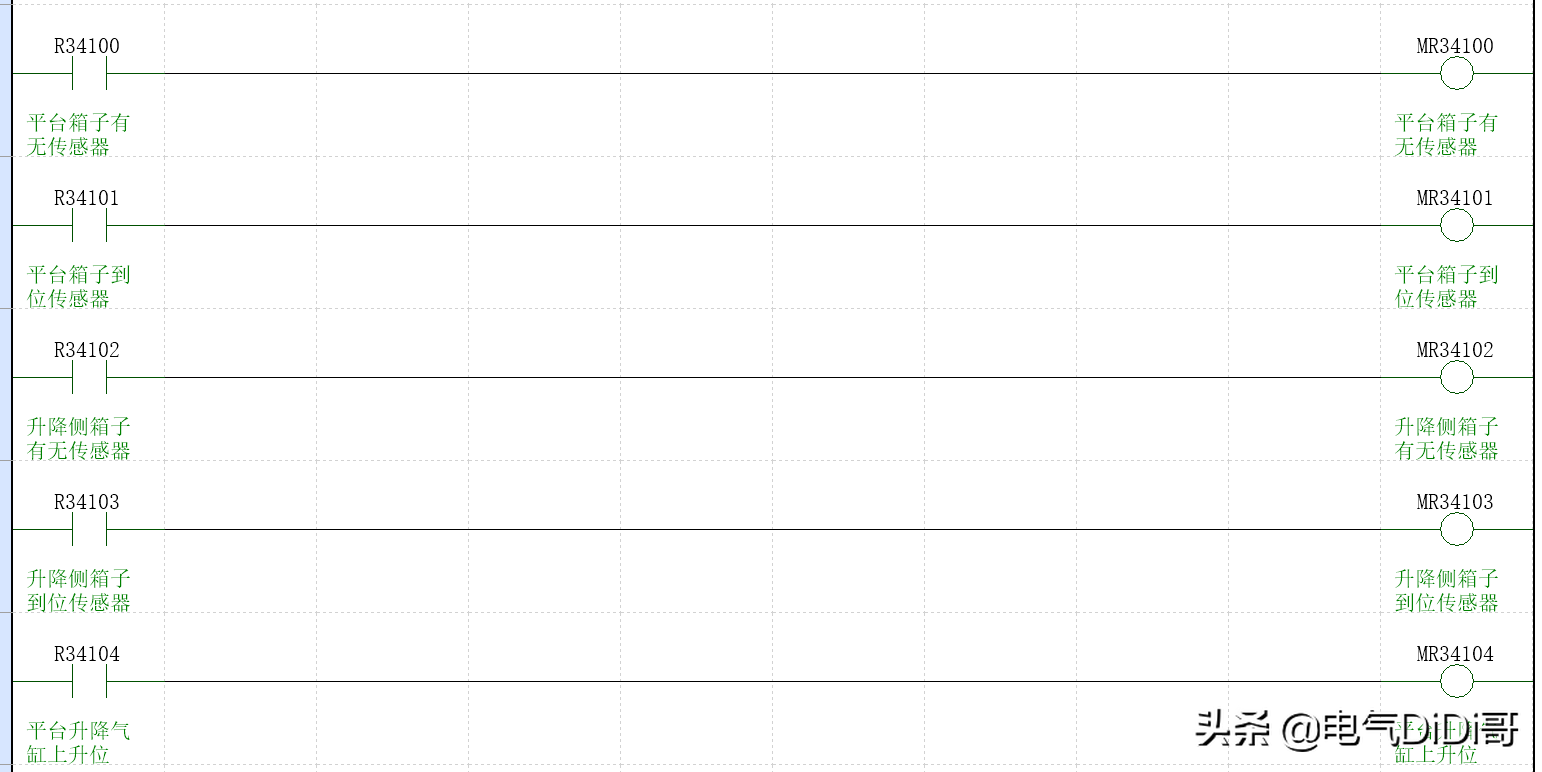

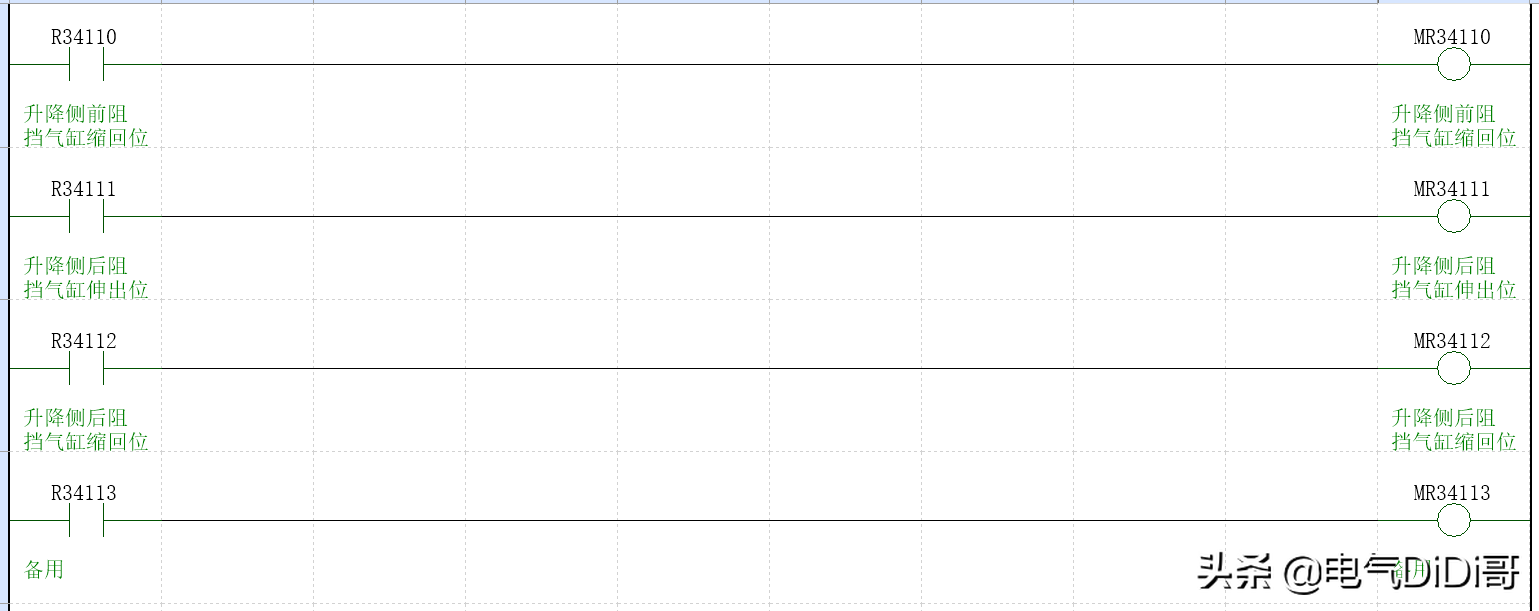

传感器延时信号，防抖动用，防止误判

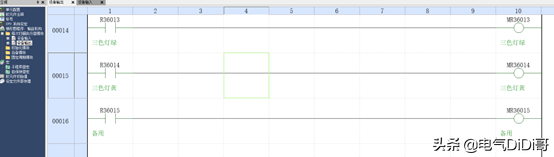

输入完事以后就开始写输出了，其实方法都一样

下一篇我们来学习，模式选择
