信捷PLC做MODBUS远程从站的方法

一、PLC准备：

PLC连接电源（注意电源是24VDC还是220VAC），将编程电缆插上PLC的COM1口，另一端连电脑的COM口（或是USB-232线），PLC的485串口(COM2口A/B端子）连接到远程DTU的485A和485B接线端子。

二、PLC的 modbus远程从站创建

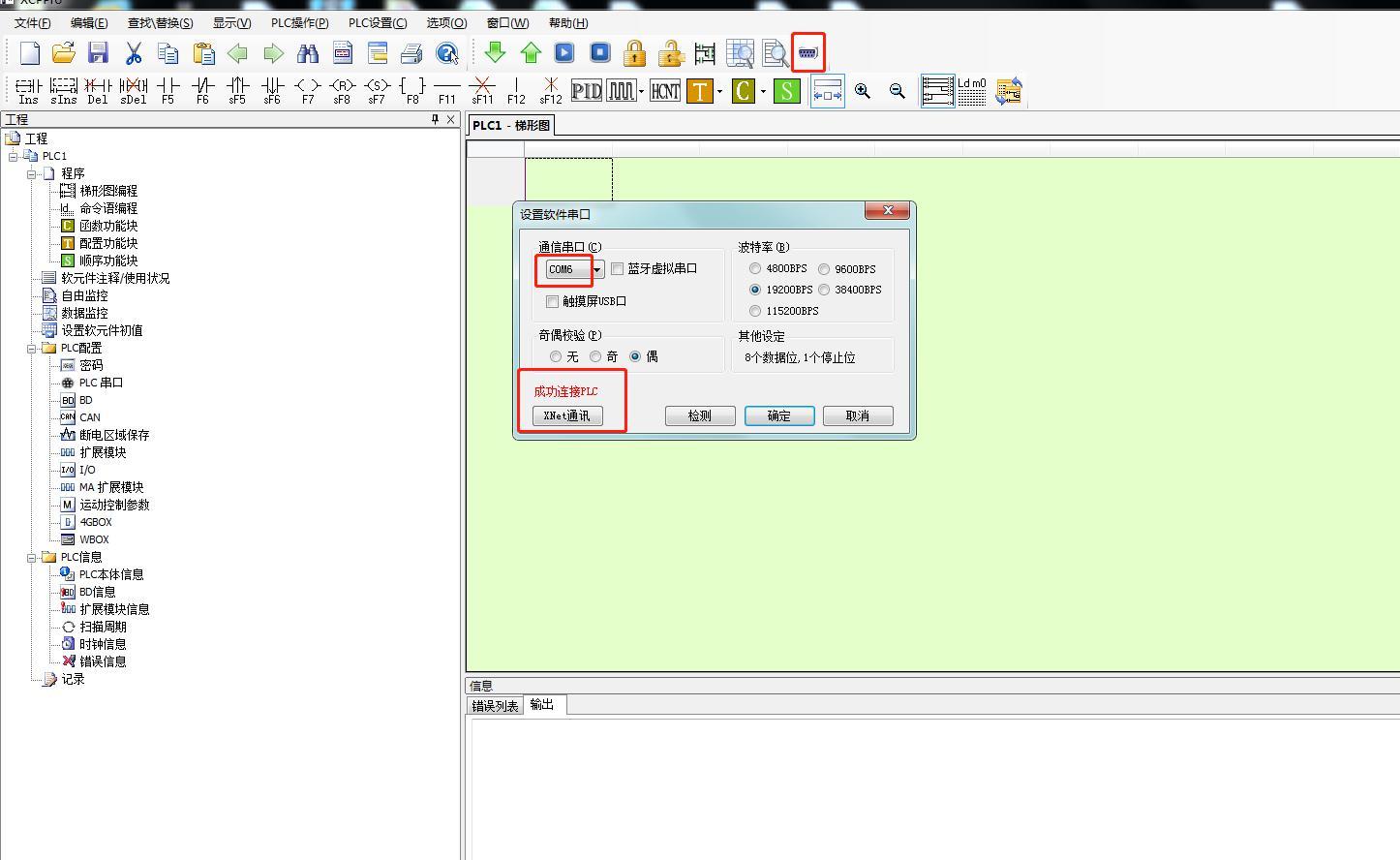

打开《XC系列编程工具》编程软件，点击右上角的“文件”选择“创建新工程”。在弹出的窗口中选择匹配的PLC型号，这里我选择的是“XC3-24”。进入软件后在左侧功能框中单击“PLC串口”弹出“PLC1-串口 设置”对话框如下。选择“串口2” Modbus站号默认为1，将串口改为9600/8/1/无。

完成上面的操作其实信捷PLC的modbus从站功能就已经创建好了，就是这么简单哦，为国产PLC点赞。现在我们执行“写入PLC”操作，将配置写入到所连的PLC。

这里需要说明的是，信捷PLC已经集成Modbus协议集，支持Modbus协议通讯主、从机模式，并将其内部的寄存器和Modbus寄存器做了对应，这里我们使用的是其从站模式。可编程控制器内部元件编号与对应的Modbus地址编号如下表示：

注意：PLC程序下载后一定要重启，配置才会生效。

备注：表（一）对应Modbus寄存器的“线圈”;

表（二）对应Modbus寄存器的“保持寄存器”

1、读线圈使用功能码“01”；

2、写单个线圈使用功能码“05”；

3、读保持寄存器使用功能码“03”；

4、写单个保持寄存器使用功能码“06”；

5、写多个寄存器使用功能码“16”。

ZP3000网关+信捷232串口PLC远程基本设置

1. 先使用USB编程线缆连接PLC到电脑，确认PLC连接使用正常，及查看当前232串口波特率参数设置（默认19200-8-even-1）。

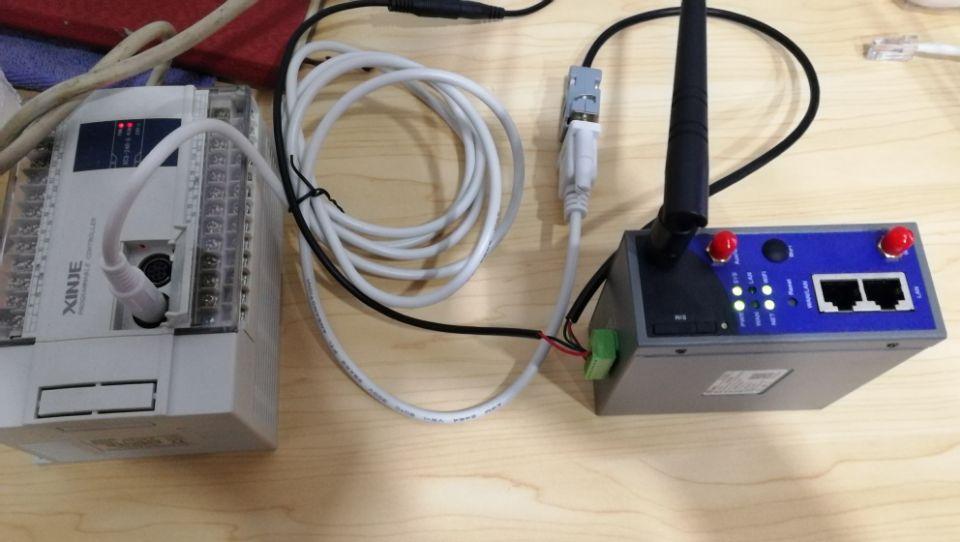

2.1）将PLC通过MD8圆口转232编程线缆（公头）和ZP3000 232串口母头相连（端子接线分别为：黑色--GND，绿色--TX，红色--RX），如图。

2）ZP3000网关放入可以正常上网的4G卡，连接好网络天线到3G/4G接口，最后给设备上电。

2. 电脑端安装并登录superink工具（账号从设备背面标签的superlink账号信息获取）后，设备正常联网在线如图。

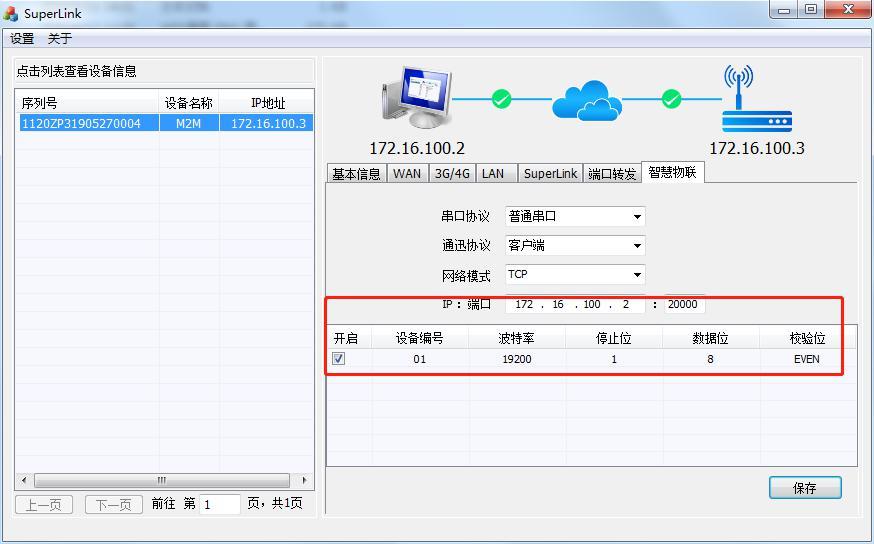

接着设置好“智慧物联”串口波特率参数，如图：网关端做TCP客户端模式，远程地址填写superlink电脑端IP地址172.16.100.2，端口需要和第3步的vcomm服务器监听端口一致。

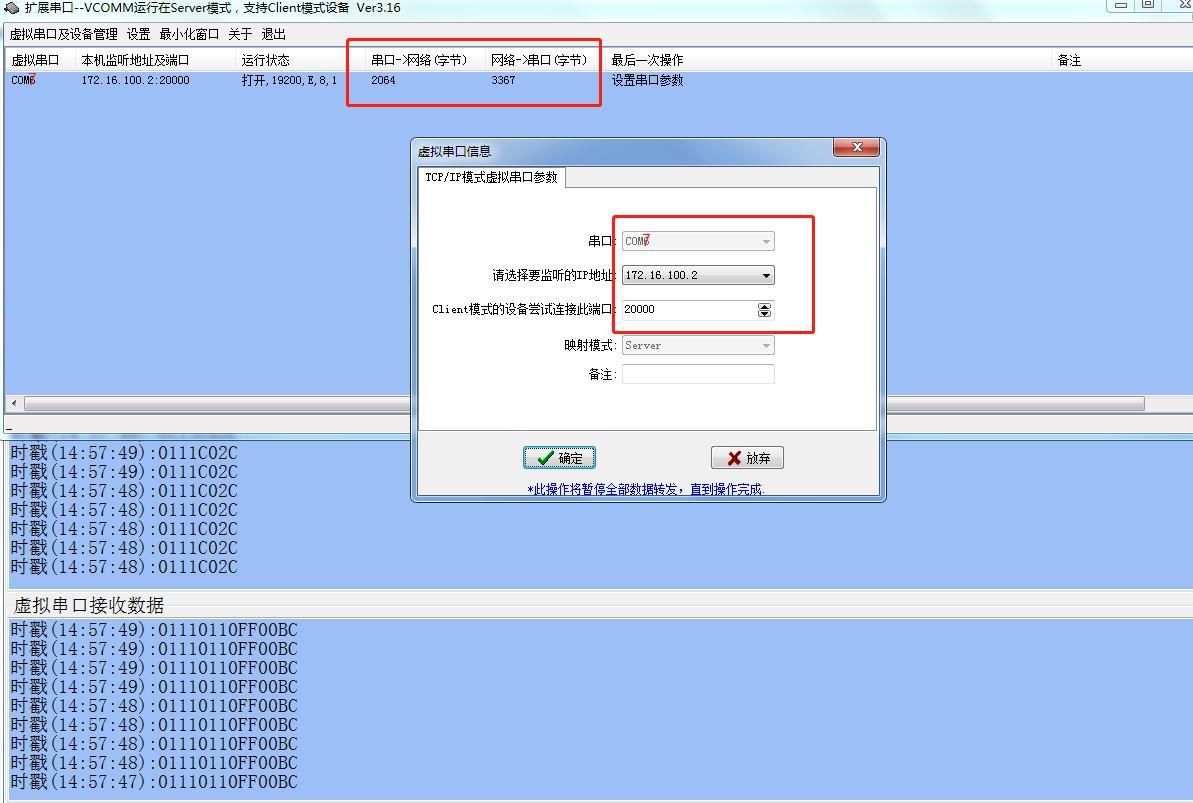

3.电脑端安装虚拟VCOMM串口工具后，新建一个com号（不要和电脑端原因的com冲突），同时设置为Server服务器模式和配置监听端口。如图：

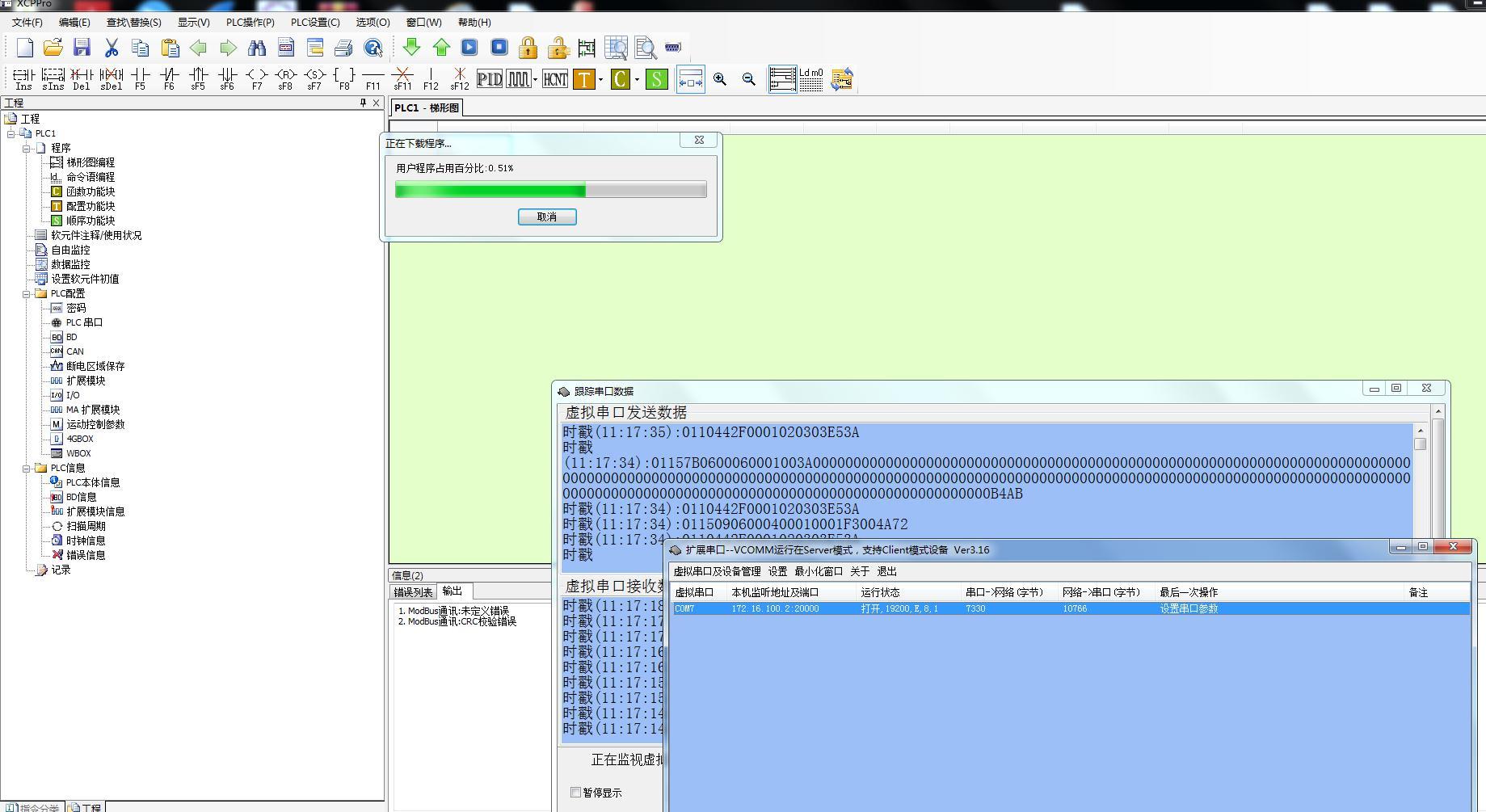

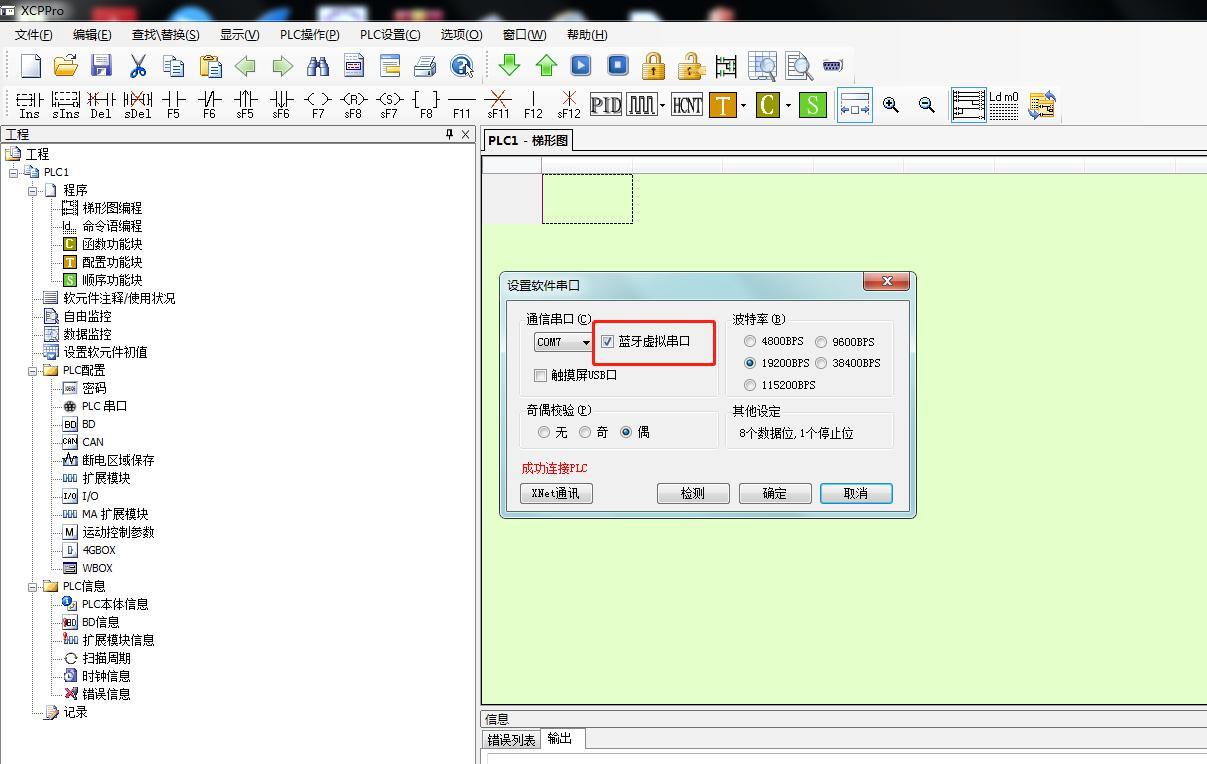

4.电脑端打开编程软件，找到PLC操作--设置软件串口，同时勾选“虚拟蓝牙串口”，配置波特率参数，即可远程连接到PLC进行程序上下载操作。
