SMART PLC升级、程序下载、运行报错？这有解决方案

西门子S7-200SMART PLC 问题

问：Modbus通讯时发送指令时报故障代码6？

答：错误代码6 Modbus忙于处理另一个请求：一次只能激活一条MBUS_MSG指令。"换句话也就是只能激活使能一条MSG，建议可以改用轮询的方式去做，也就是用第一条完成位去激活下一条。

问：西门子S7-200SMART PLC如何断电再上电后保持RUN呢？

答：打开STEP 7-MicroWIN SMART编程软件后，找到系统块，点击启动，选择模式为RUN，确定再上电即可为RUN。

问：西门子S7-200SMART PLC可以升级吗？

答：可以升级，用SD卡升级

步骤一：

用普通读卡器将固件文件拷贝到一个空的MicroSD 卡中。固件文件包括：工作文件 “S7_JOB.S7S” 和文件夹“FWUPDATE.S7S”（内含固件，命名方式：CPU订货号+固件版本号，扩展名为.upd）。使用记事本打开文件 “S7_JOB.S7S”，应只包含字符串“FWUPDATE”。

步骤二：

在 CPU 断电状态下将包含固件文件的存储卡插入 CPU 。

步骤三：

给 CPU 上电，CPU 会自动识别存储卡为固件更新卡并且自动更新 CPU 固件。更新过程中RUN 指示灯和 STOP 指示灯以 2 HZ 的频率交替点亮。

步骤四：

当 CPU 只有 STOP 灯开始闪烁，表示“固件更新”操作成功，从 CPU 上取下存储卡。

步骤五：

给 CPU 重新上电，在 Micro/WIN SMART 中查看CPU固件版本

问：如何把PLC程序下载到SD卡当中？

答：S7-200 SMART CPU 支持商用MicroSD卡支持容量为4G，8G，16G，其它容量的SD卡容量不行，把PLC上电且停止状态下插入存储卡，在 Micro/WIN SMART 中，点击“PLC”->“编程存储卡” ，打开“设定存储卡”对话框，选择需要被拷贝到存储卡上的块（程序块、系统块、数据块），点击“设定”按钮。点击下载即可。

问：西门子S7-200SMART PLC输入端DIa Dib是什么意思？

答：DIa DIb指的是数字量输入端的分区，8位为一个区。

问：STEP 7-MicroWIN SMART编程软件库文件及文字都显示符号，如何解决呢？

答：打开——工具——选项，检查下“变量表”、“项目树”等字体设置是否正常。

问：西门子S7-200PLC如何查看CPU和扩展模块具体诊断信息呢？

答：在线连接PLC，并在编程软件菜单栏“PLC”选项---“信息”---“PLC”，可以看到CPU或扩展模块的的具体诊断信息。

问：编译程序正常，下载时报错非致命错误，PLC信息是操作数范围错误：0091，如何解决？

答：检查一下程序和参数是否错误和超出范围，PLC编译器和运行时间错误属于非致命错误。非致命错误可能降低 PLC的某些性能，但不会导致 PLC 无法执行用户程序或更新 I/O。

问：西门子S7-200SMART PLC在RUN运行时STOP闪烁黄灯，如何解决？

答：在RUN运行时STOP闪烁黄灯这表示程序里面你强制功能没有取消掉，取消即可。

问：西门子S7-200SMART PLC CPU三个指示灯亮红了是什么意思？

答：CPU有错误，有没有黄灯？如何没有，PLC有程序吗？有清除它，没有PLC重新上电。

问：STEP 7-Micro/WIN SMART软件在打开时，软件界面字体可能不会正常显示，显示为“？？？？”

答：打开Windows 控制面板中的"时钟、语言和区域",点击区域和语言,格式选项卡下：格式中选择中文（简体，中国）,在位置选项卡下，当前位置修改为：中国,在管理选项卡下：点击更改系统区域设置，然后将当前系统区域设置为:中文（简体，中国）即可。

问：西门子S7-200SMART PLC编程软件上下载程序时提示“mwsmart executable已停止工作",如何处理?

答：点开开始按钮，在“运行”中写入“gpedit.msc”,点确定键。弹出“本地组策略编辑器” 点击“用户配置”－管理模板－开始菜单和任务栏－不保留最近打开文档的历史，选中“禁用”确定即可。重新打开200 smart软件就可以了，若还不能解决只能重装系统。

问：西门子S7-200SMART PLC编程软件无法启动提示s7epaapi.dll丢失？

答：如果丢失s7epaapi.dll文件，需要下载文件s7epaapi.dll ，然后才能正常使用。Windows XP/WIN7/win10系统(64位系统对应64位dll文件，32位系统对应32位dll文件)，将s7epaapi.dll复制到C:\Windows\System32目录下。如果您的系统是64位的请将64位的dll文件复制到C:\Windows\SysWOW64目录。

可以从另一台电脑或者是别人电脑拷贝一份s7epaapi.dll文件，按照上述的方法存放到指定的文件夹即可。

如果以上的方法不能解决问题，那么试下先卸载掉软件，关掉诸如360、杀毒软件等，然后重新安装编程软件试试。如果还是无法解决问题，建议重装一下系统，最好是安装WIN7 64位旗舰版系统。"

问：S7-200 SMART CPU有三个灯，其中ERROR指示灯常亮红色，什么意思？

答：表示有故障报警，检查程序，以及外部硬件设备接线。

西门子S7-200PLC 问题

问：在WIN10系统上安装好了200编程软件，通讯的时候PG接口一个都没有，全是空的？

答：1.WIN10系统是不能安装V4.0 STEP 7 MicroWIN SP9编程软件的，目前还不兼容。

2.你设置PG PC接口的时候一个接口都没有，您在安装软件的时候接口没有安装好。

问：西门子S7-200PLC设置PG接口的时候提示cannot start file "S7EPATD中文.DLL"如何解决？

答：C:\Windows\SysWOW64 找到 s7epatdk.dll 复制并修改名为 s7epatd中文.dll即可

问：WIN10系统能装老200版本编程软件吗？

答：目前200编程软件不可以在WIN10系统上安装的，200已经停产了，西门子官方不开发更新了，200的编程软件只能安装在WIN7系统上。

问：西门子S7-200PLC通信电缆下载如何选用？

答：PPI设置PG接口PC/PPI cable.PPI

200 300通用MPI的话就选择PC adapter.PPI

西门子S7-300PLC 问题

问：西门子S7-300PLC下载通讯时报无法建立到工作站点 SIMATIC 300 的模块CPU （R0/S2）的连接？

答：1.下载时接口选择 PC Adpater(MPI)，如果是USB ADPATER 适配器要选 AUTO

2.检查你的通讯线有没有问题 3.检查通信电缆驱动有没有正确安装。

问：西门子S7-300PLC的程序归档后如何在博途打开？

答：如果是单纯的SIMATIC Manager创建的程序，在博途软件是打不开的。

问：西门子S7-300系列PLC组态中的6ES7-134-4MB02-0AB0模块和6ES7-138-4CA01-0AA0模块在PLC中起到什么作用？

答：6ES7-134-4MB02-0AB0是2路模拟量输入模块，6ES7-138-4CA01-0AA0是ET200S电源模块。

问：西门子S7-300PLC 314CPU运行需要加MMC卡嘛？

答：这款CPU必须使用MMC卡才能正常运行的。

西门子其他问题

问：西门子S7-1200 PLC DC/DC/RLY 中的RLY是什么意思？

答：RLY是继电器，在这里是指继电器输出。

问：三菱FX3U与西门子S7-1200 PLC能以太网通讯吗？

答：需要加装FX3U-ENET-L以太网模块，才可以通讯哦！

问：如何把博途西门子S7-1500的项目转换到博途西门子S7-300的项目？

答：从块生成源，然后在新项目里面添加外部源，再从源生成块即可

PLC故障灯闪烁不断，你能第一时间解决吗？

关注“PLC发烧友 ”，一起涨知识！

回复：三菱全套，领三菱系列PLC电子资料包！

导读

三菱FX3UPLC上的ERROR闪烁原因有哪些呢，分别怎么处理？

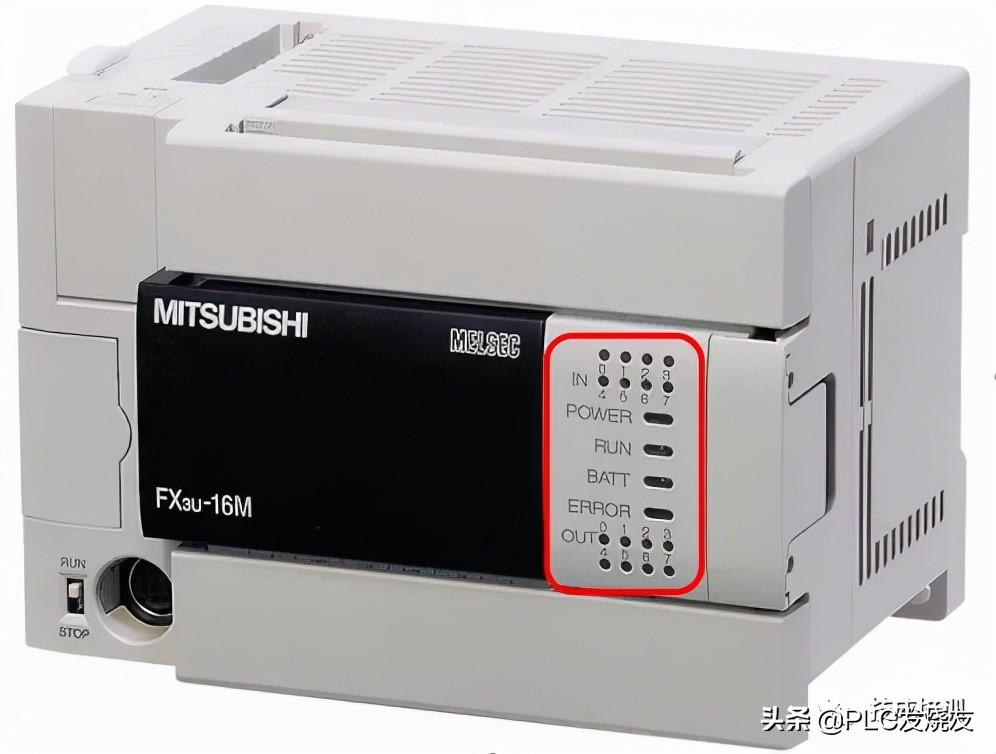

通过阅读本文了解三菱FX3UPLC上的指示灯分别代表什么，以及正常工作和出现错误时指示灯的状态。还有出现错误时如何查看错误代码及处理方法。

01

指示灯分别表示什么？

IN0~7：表示显示输入用的LED。输入(X000～)接通时灯亮。

OUT0~7：表示显示输出用的LED。输出(Y000～)接通时灯亮。

POWER：表示电源运行状态的LED。通电状态下显示绿灯。

RUN：表示PLC工作运行状态的LED。运行中显示绿灯，停止时不显示。

BATT：表示电池电压状态的LED。正常电压为3V，电池电压下降时显示红灯。

ERROR：表示PLC程序或CPU出错的LED。程序错误时闪烁、CPU错误时灯常亮、运行正常时灯灭。

02

RUN LED

RUNLED灯灭原因：

拨码开关拨STOP。电脑编程软件监控强制STOP。

处理方法：

将拨码拨到RUN运行。在编程软件上远程RUN模式。

03

POWER LED

04

BATT LED

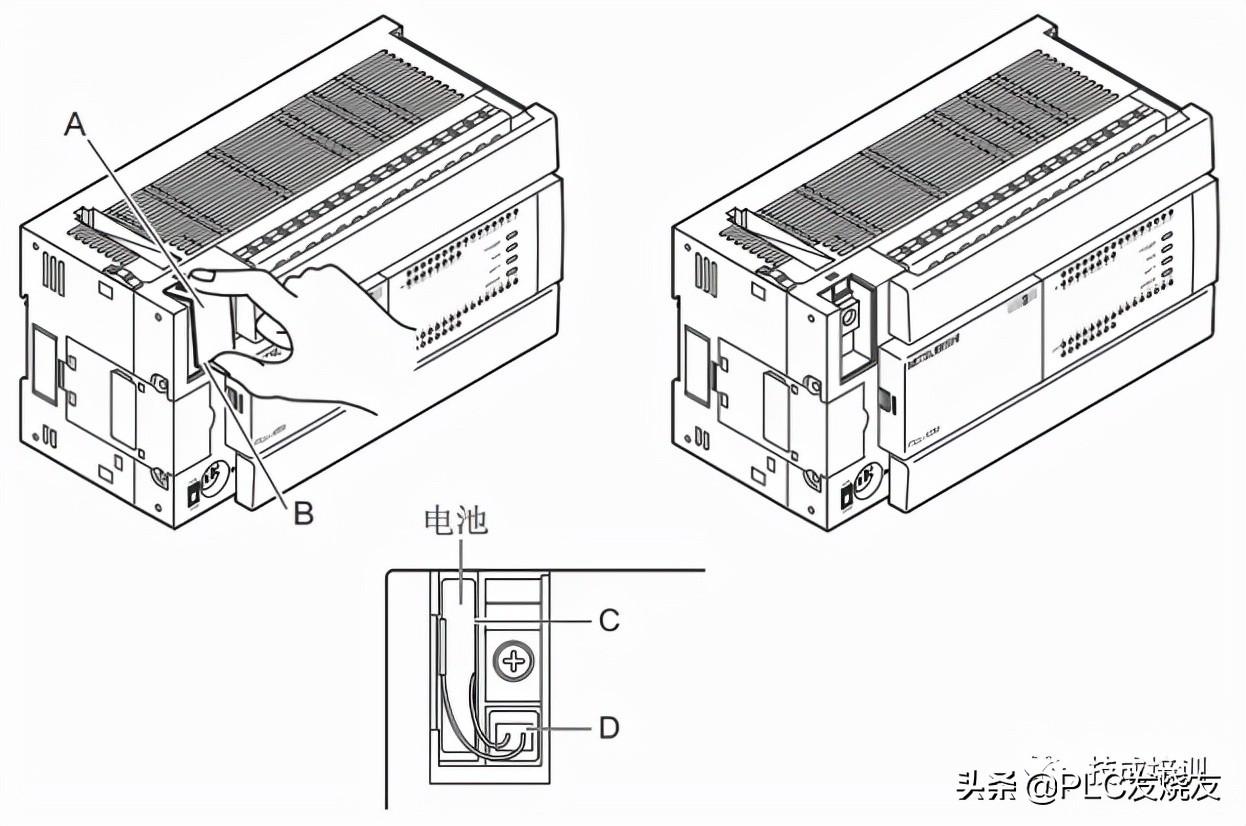

电池更换操作如下图：

请务必在20秒以内完成电池的更换步骤3～4。未能及时完成更换时， 存储区中的内容有可能会丢失。

1.断开电源。

2.取下电池盖板。

3.取下旧电池。将旧电池从电池支架(图中C)上拔下，拔下电池用连接头(图中D)。

4.装上新的电池。插入新电池的电池用连接头(图中D)。在电池支架(图中C)中插入电池。

5.装上电池盖板。

•注意

1.更换电池后，请检查程序(未使用存储器盒时)、停电保持(电池保持)软元件、时钟是否被正确保持，确认安全后启动可编程控制器。

2.程序或保持软元件等没有正确保持时，请清除保持软元件，重新传送程序，必要时重新设定时钟和初始值。

05

ERROR LED

ERRORLED 灯亮和灯闪原因和处理方法如下。

ERROR LED灯亮

原因：看门狗、硬件损坏、噪音干扰。

看门狗

1.看门狗：在PLC内部有一个由系统自行启动运行的定时器，这个定时器叫监视定时器(俗称看门门狗定时器或看门狗)。

2.看门狗功能：监视PLC程序的运行周期时间，如果一个周期运行时间一旦超过监视定时器的设定值，PLC就出现看门门]狗出错(检测运行异常)然后CPU出错，ERRORLED灯亮并停止所有输出。

3.看门狗设定值：出厂设定值为200ms，一旦超过200ms。看门狗就会出错。设定值存贮在D8000可以修改。

看门狗出错处理：

1.改变设定值

2.WDT加在程序里面分段

如何判断看门狗定时器出错：

停止PLC运行，然后再次上电，如果ERROR灯灭，则认为是看门狗定时器出错。

如何判断噪音干扰的影响：

拆下PLC，放在桌子上另外供电，如ERROR灯灭，则认为是受到噪音干扰的影响，

此时确认接地的地线，修改接线路径以及设置的场所。在电源线中加噪音滤波器。

如何判断是PLC硬件损坏：

如果在上述二种情况下，ERROR灯仍然不灭，则可能是PLC硬件损坏。

ERROR LED灯闪

原因：语法、参数、回路错误等故障。

方法：用电脑软件诊断出错误代码。

参数错误： 参数错误指程序的设定错误，则如内存容量设定，保持,注释和文件寄存器的区域设定及特殊功能模块的特殊参数的设定错误。

语法错误： 语法错误指程序中指令操作数不够，标签编号重复，软元件编号超出范围，使用了未定义的指令等等。

回路错误： 回路错误是指LD，LDI的连续使用次数超过9次，循环指令，主控指令，子程序指令，中断指令使用错误等。

另外参数错误代码会存在D8064、语法错误代码会存在D8065、回路错误代码会存在D8066。

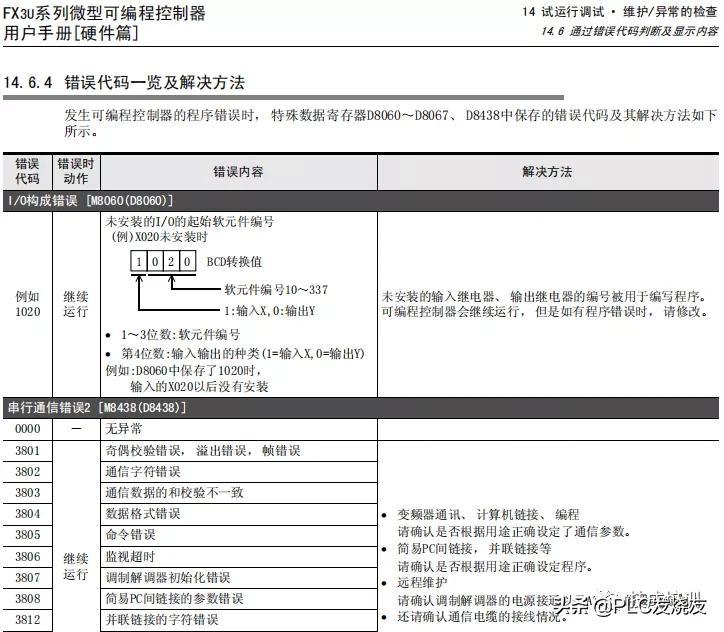

解决方法：查看硬件手册的错误一览及解决方法（如下图）。

通过本文了解，假如PLC上的POWER、RUN、BATT、ERROR某个指示灯出现异常，你知道怎么处理吗？

来源：技成培训网，作者：技成-郑晓威，未经授权不得转载，违者必究！

回复：三菱全套，领三菱系列PLC电子资料包！
