PLC编程添加备注，声明，注解的三个方法

在我们日常编写程序的过程当中，需要用到很多的软原件，而且每一个软原件的功能都不一样，特别是要把程序传给客户的时候，如果没有添加备注的话很麻烦，客户也不知道每一段程序，每一个点位是干什么的，这样就造成了人步不到现场，解决不了问题的，尴尬局面，因此在这里我就教大家怎么给PLC的程序添加备注，声明，以及注解，这三种！本文以三菱为例

第一种：软原件注释：1.点击工具栏'软元件注解编辑图标“2.双击:x0"也就是你要添加备注的软元件，3.输入：备注文字 4，确定 ！

第二种：声明编辑

点击工具栏'软元件注解编辑图标“2 双击左母线空白处3.输入 文字 4.确定

第三种：软原件注释：1.点击工具栏'注解编辑图标“2.双击:y0"也就是你要添加备注的输出软元件或者是指令，3.输入：备注文字 4，确定 ！

以上就是三种添加备注的方法，如果有对PLC感兴趣的朋友，可以关注我的公众号，定期更新PLC技术文章！

PLC编程，选择语句IF走天下，ST远不止那么简单

选择语句是根据规定的条件选择表达式来确定执行它所组成的语句。从大类上可分为 IF 和CASE 两类。

IF语句

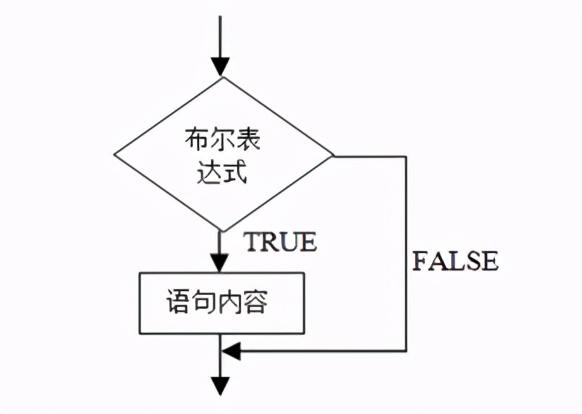

1）用 IF语句实现单分支选择结构，基本格式如下。

IF <布尔表达式> THEN

<语句内容>;

END_IF

布尔表达式：可以是一个bool变量，或者多个布尔量的与或关系；也可以是实数判断条件，例如一个实数不等于0等等。

如果使用上述格式，只有当<布尔表达式>为 TRUE 时，才执行语句内容，否则不执行 IF 语句的<语句内容>。语句内容可以为一条语句或者可以为空语句，也可以并列多条语句。

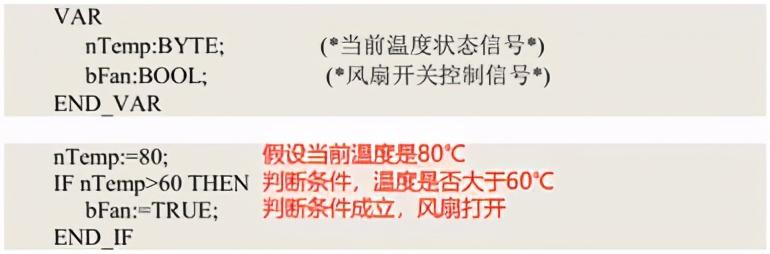

示例：判断当前温度是否超过了 60 摄氏度，如果超过，始终打开风扇进行散热处理。

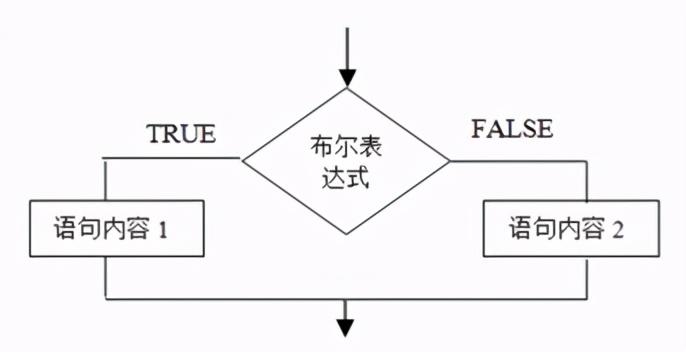

2) IF…ELSE 语句

用 IF语句实现双分支选择机构，基本格式如下：

IF <布尔表达式> THEN

<语句内容 1>;

ELSE

<语句内容 2>;

END_IF

如上表达式先判断<布尔表达式>内的值，如果为 TRUE，则执行<语句内容 1>，如下 FALSE，

则执行<语句内容 2>。

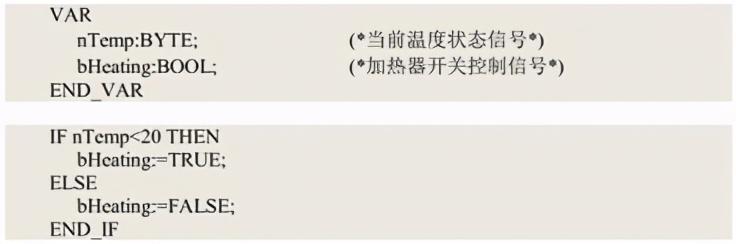

示例：判断当温度小于到 20摄氏度时，开启加热设备，否则（温度大于等于 20

摄氏度）加热设备断开状态。

当程序的条件判断式不止一个时，此时，需要再一个嵌套的 IF…ELSE 语句，即多分支选择结

构，基本格式如下。

IF <布尔表达式 1> THEN

IF <布尔表达式 2> THEN

<语句内容 1>;

ELSE

<语句内容 2>;

END_IF

ELSE

<语句内容 3>;

END_IF

如上，在 IF…ELSE 中有放入了一个 IF…ELSE 语句，实现嵌套。PLC周期性从上向下执行，当<布尔表达式1>为True，则执行第二条IF语句，否则执行<语句内容3>.

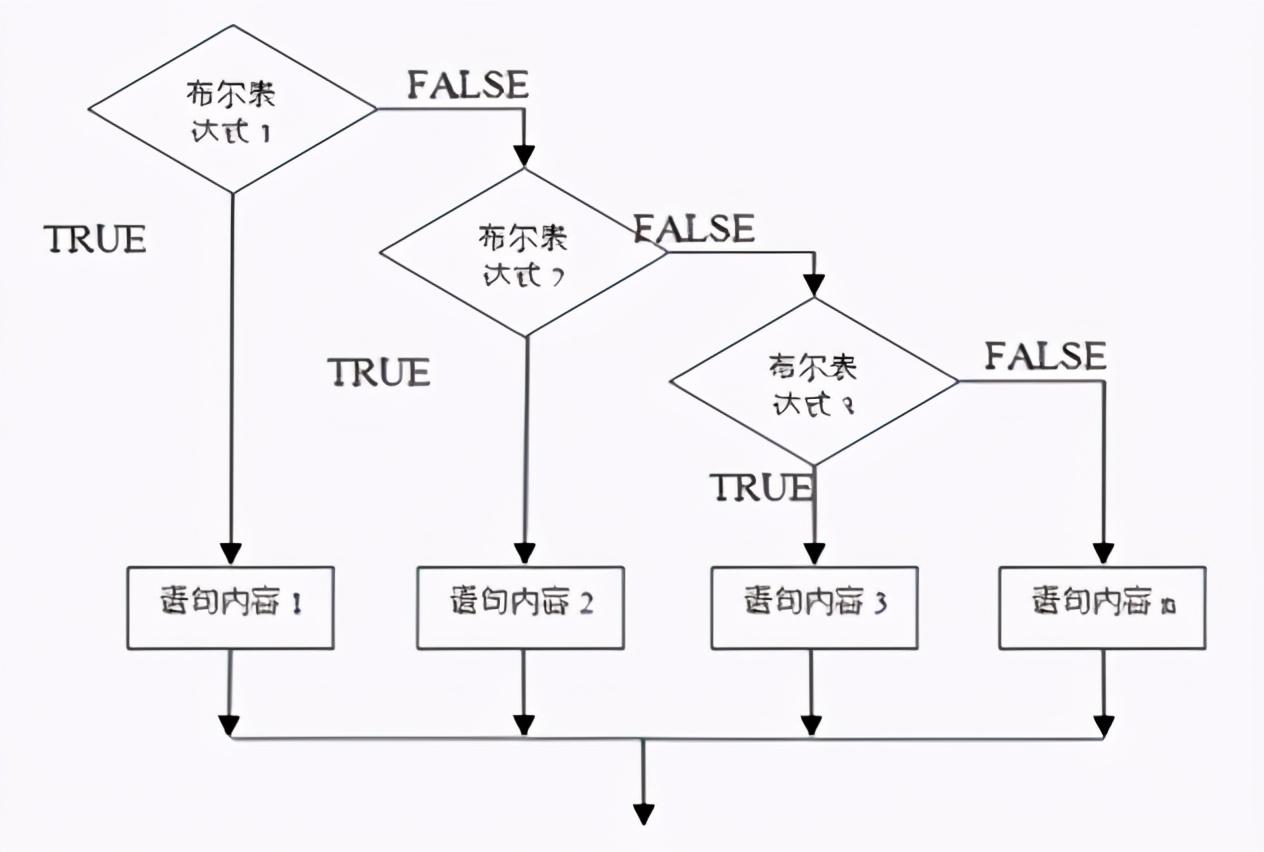

3) IF..ELSIF..ELSE 语句

此外，多分支选择结构还能通过如下方式来呈现。具体格式如下

IF <布尔表达式 1> THEN

<语句内容 1>;

ELSIF <布尔表达式 2> THEN

<语句内容 2>;

ELSIF <布尔表达式 3> THEN

<语句内容 3>;

. . .

. . .

ELSE

<语句内容 n>;

END_IF

如上，PLC

周期性从上向下执行。

1.当<布尔表达式1>为True，则执行<语句内容1>；

2.当<布尔表达式2>为True，则执行<语句内容2>；

3.当<布尔表达式3>为True，则执行<语句内容3>；

…

1、2、3都不为True，则执行<语句内容n>；

CASE 语句

CASE 语句是多分支选择语句，他根据表达式的值来使程序从多个分支中选择一个用于执行的

分支，基本格式如下。

CASE <条件变量> OF

<数值 1>: <语句内容 1>;

<数值 2>: <语句内容 2>;

<数值 3, 数值 4, 数值 5>: <语句内容 3>;

<数值 6 .. 数值 10>: <语句内容 4>;

...

<数值 n>: <语句内容 n>;

ELSE

<ELSE语句内容>;

END_CASE;

CASE 语句按照下面的模式进行执行：

 如果<条件变量>的值为<数值 i>，则执行指令<语句内容 i>。

 如果<条件变量>没有任何指定的值，则执行指令< ELSE 语句内容>。

 如果条件变量的几个值都需要执行相同的指令，那么可以把几个值相继写在一起，并且用逗号

分开。这样，共同的指令被执行，如上程序第四行。

 如果需要条件变量在一定的范围内执行相同的指令，可以通过写入初、终值，以两个点分开。

这样，共同的指令被执行，如上程序第五行。

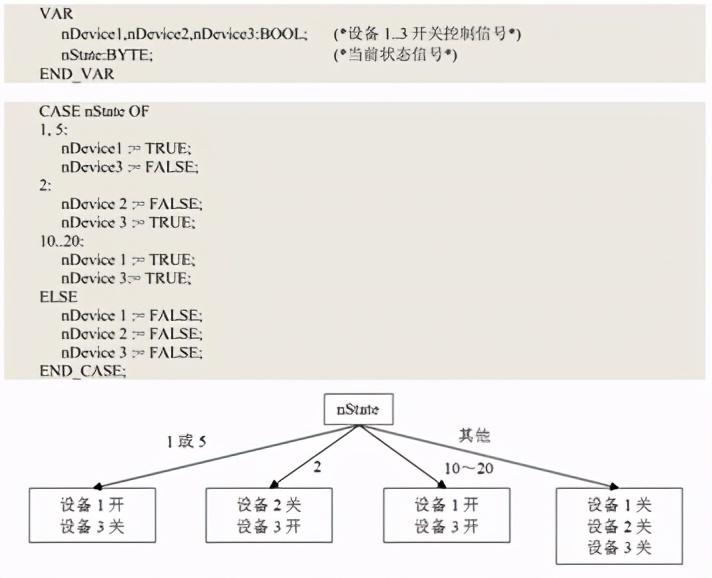

示例：当前状态为 1 或 5 时，设备 1 运行和设备 3 停止；状态为 2 时，设备 2 停止和设备

3 运行；如当前状态在 10至 20 之间，设备 1 和设备 3 均运行，其他情况时要求设备 1， 2， 3均停止。

如上：当 nState 为 1 或者 5时，设备 1开，设备 3 关；

nState 为 2时，设备 2 关，设备 3 开；

nState 为 10~20时，设备 1关，设备 3 开；

其他情况则设备 1关，设备 2关，设备 3关。

编者旨在与对Codesys感兴趣的同学一起分享交流，欢迎关注!关注！关注！转发，然后私信我关键字“资料”。
