西门子S7-200系列PLC高阶课程-9 变送器接线 下）
大家好，这节课我们重点学习一下“模拟量模块”，这当中包括输入与输出模块的内容。
输入模块：用于将输入的模拟量电压电流信号转为数字量信号；
输出模块：用于将数字量信号转为模拟量电压电流信号输出。
模拟信号是指在一定范围内连续的信号（如电压、电流），这个“一定范围”可以理解为模拟量的有效量程。在使用S7-200模拟量时，需要注意信号量程范围，拨码开关设置，模块规范接线，指示灯状态等信息。
我们按照S7-200模拟量模块类型进行分类介绍：
1、AI模拟量输入模块；
2、AO模拟量输出模块；
3、AI/AO模拟量输入输出模块。

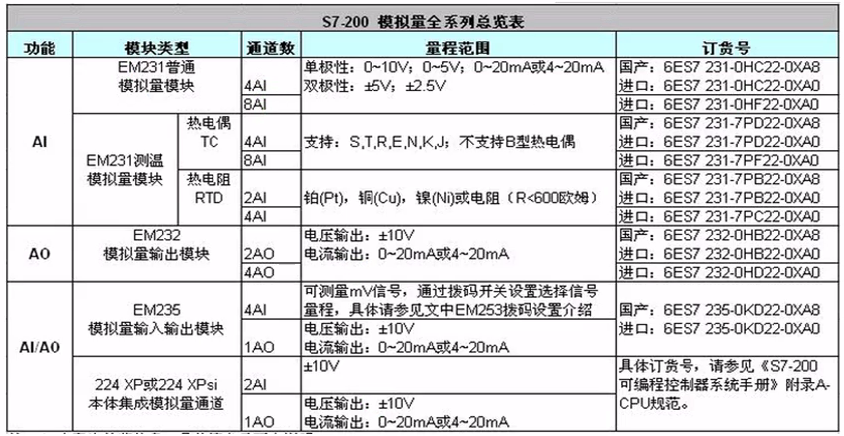

需要说明的是在PLC的模拟量存储区，可以存放的数据范围，是从0-32000.而拥有存放模拟量输入的地址，可以说AIW0、AIW2等等。关于S7-200的模块类型及量程范围等情况如下图：
下面，我们重点介绍一下模拟量输入输出模块EM235.
EM235模块有4路AI和1路AO。通过拨码开关设置来选择4路AI通道的输入信号量程，如下表所示，这个模块可以测量毫伏级（mV）的信号；1路A0是：电压信号+/-10V；或电流信号0-20MA（4-20MA），可以根据硬件接线方式（M-V或M-I）选择输出信号类型。

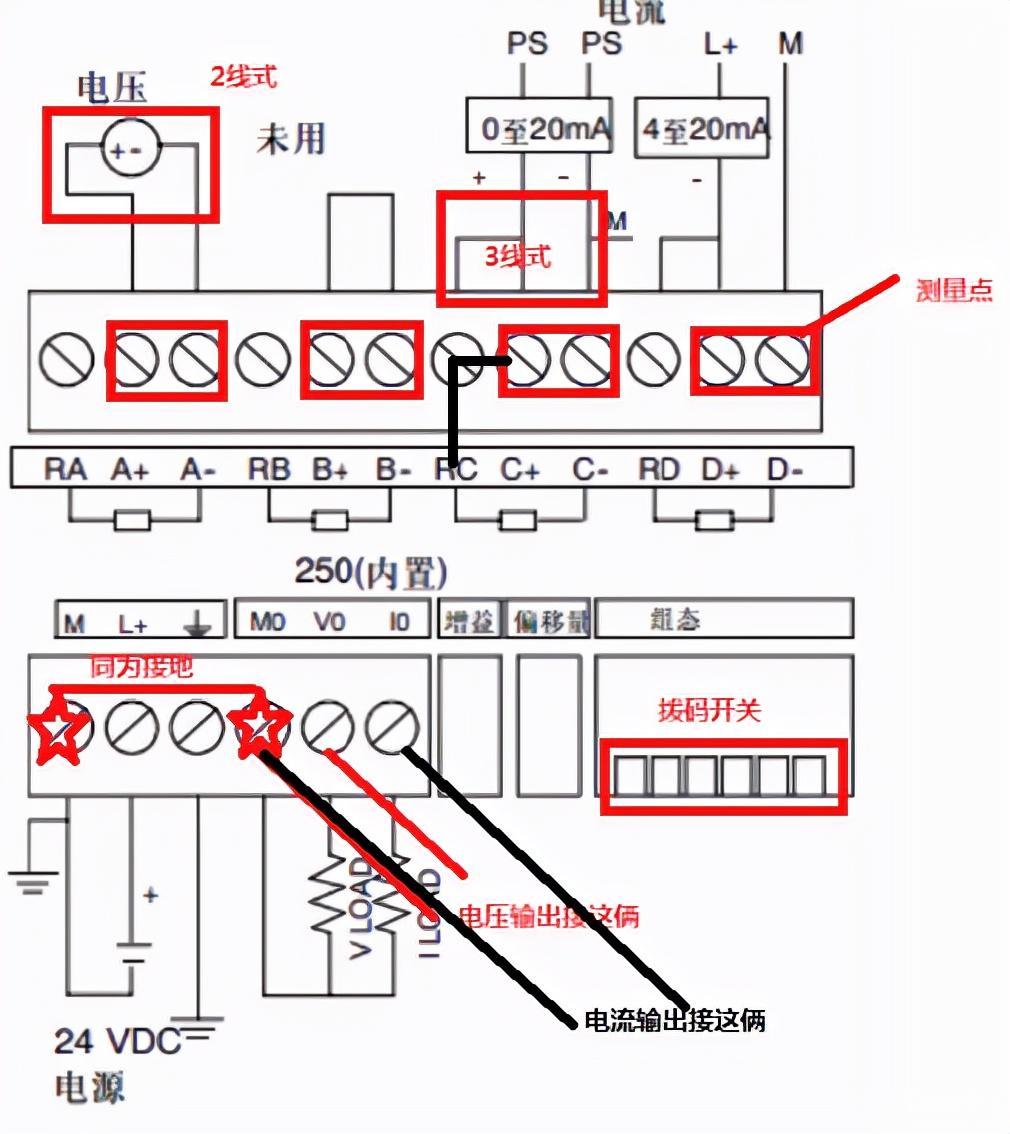

图上的模拟量输入电流的接法有两种：
1、四线制仪表（电流表）
2、两线制仪表（电流表）
PS：表示的是POWER SUPPLY（电源）未接信号的通道应短接。
现在解释一下上面的图:
图中上半部分为输入,下半部分为输出.其中输入的信号可以是电流,也可以是电压.但要注意的是,四组信号要么都是电流,要么都是电压,类型必须统一.而如何确定输入信号的类型和量程呢？要通过拨码开关来完成。如见下图：

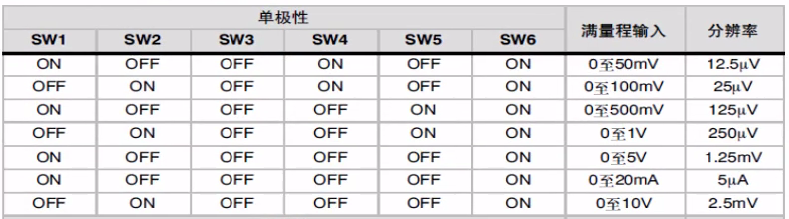

如选择输入量程为0-20MA的电流时，则就要将拨码中的1和6打至ON的位置，其余打至OFF。需要注意的一点，就是4路输入中，除了引入信号的部分以外，对于不使用的部分，要用短接线连接起来，避免外部信号的干扰。
下节课，我们来学习偏移量。
西门子S7-200系列PLC高阶课程-8 变送器接线（上）
大家好，这节课我们学习变送器的接线。首先来了解一下变送器线制的类型。
四线制变送器这种变送器需要两根电源线，加上两根电流输出线，总共要接4根线，因此称为四线制变送器。
三线制变送器三线制变送器在设计时电流输出可以与电源共用一根线，即节省了一根线，因此这种变送器成为三线制变送器。
两线制变送器采用4-20mA电流本身为变送器供电时，变送器在电路中相当于一个特殊负载，变送器的耗电电流在4-20mA之间根据传感器输出而发生变化。这种变送器只需要外接两根线，因此成为两线制变送器。
两线制仪表两线制仪表是指仪表与外接的连线只需要两根线。在多数情况下，其中一根为+24V电源线，另外一根线即作为电源负极引线又作为信号传输线。
在接线之前，我们先来回忆一个电工的基本常识，就是测量电压和电流时，测量仪表该如何接线？

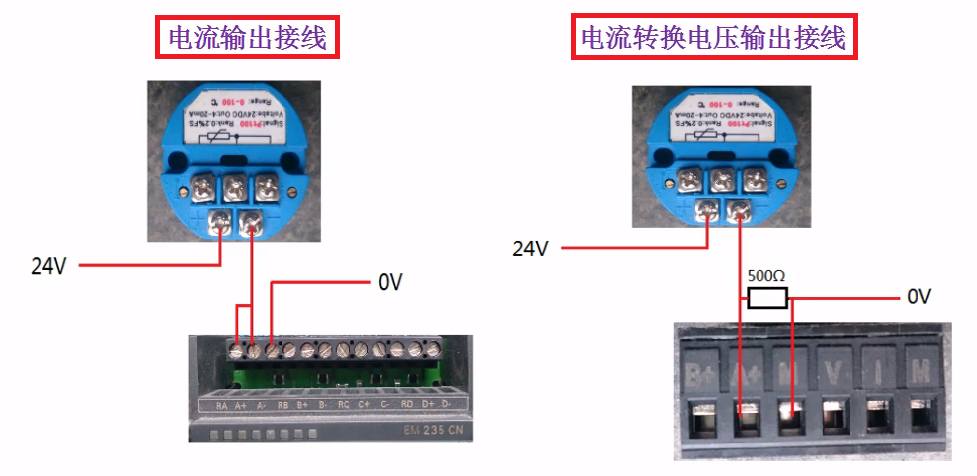

我们先来看一下电流转换电压的输出接线：

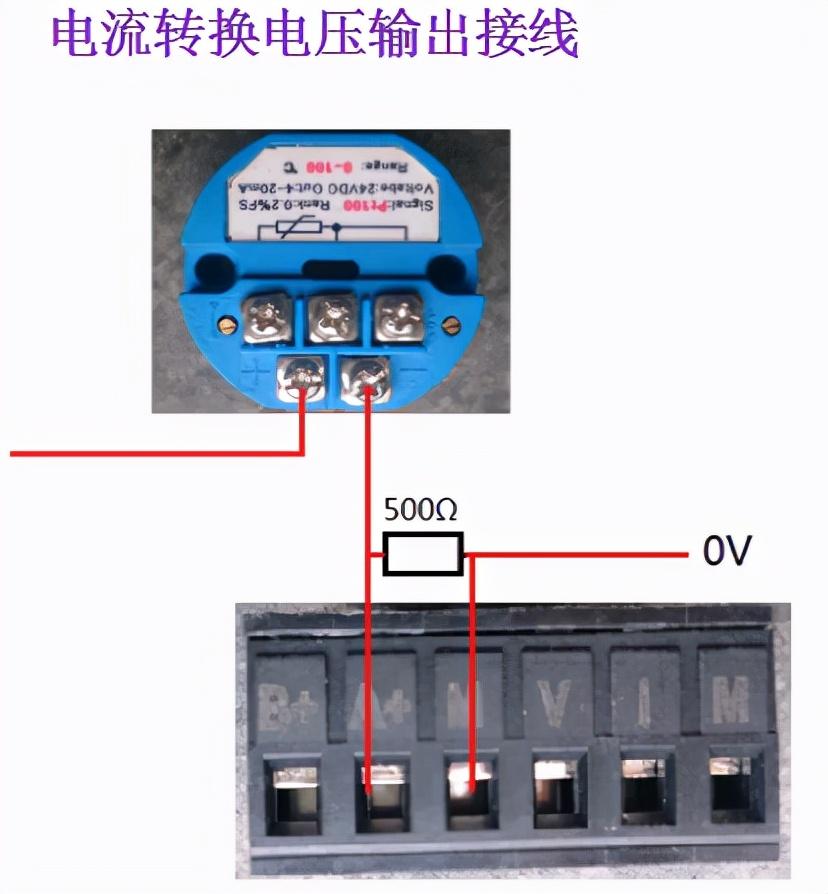

在A+与M之间，并联一个500欧姆的电阻，这时由于变送器的输出是电流值，则PLC相当于一个电压表，量取的是电阻两端的电压值，取值后进行控制操作。
而当变送器的输出是电压时，则PLC相当于一个电阻，A接变送器的信号线，而M端直接与0V相连。当电流经过PLC时，读取两端的电压值。

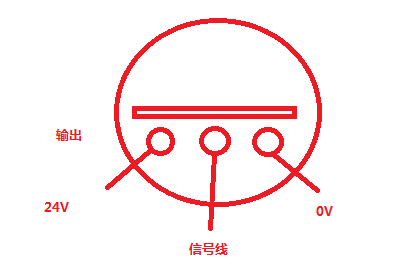

下面我们再来了解一下三线制变送器：

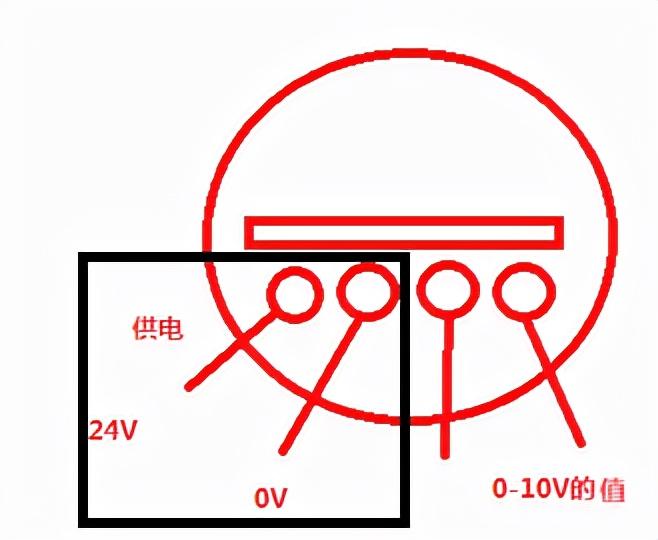

而四线制的变送器，看起来就更加的简单。因为有了相对独立的供电，使得信号的读取变得更加的简单：
下节课将介绍变送器与不同模块的接线。
