PLC编程添加备注，声明，注解的三个方法

在我们日常编写程序的过程当中，需要用到很多的软原件，而且每一个软原件的功能都不一样，特别是要把程序传给客户的时候，如果没有添加备注的话很麻烦，客户也不知道每一段程序，每一个点位是干什么的，这样就造成了人步不到现场，解决不了问题的，尴尬局面，因此在这里我就教大家怎么给PLC的程序添加备注，声明，以及注解，这三种！本文以三菱为例

第一种：软原件注释：1.点击工具栏'软元件注解编辑图标“2.双击:x0"也就是你要添加备注的软元件，3.输入：备注文字 4，确定 ！

第二种：声明编辑

第三种：软原件注释：1.点击工具栏'注解编辑图标“2.双击:y0"也就是你要添加备注的输出软元件或者是指令，3.输入：备注文字 4，确定 ！

以上就是三种添加备注的方法，如果有对PLC感兴趣的朋友，可以关注我的公众号，定期更新PLC技术文章！

PLC程序的编辑与注释

一、程序的编辑

1．选择操作

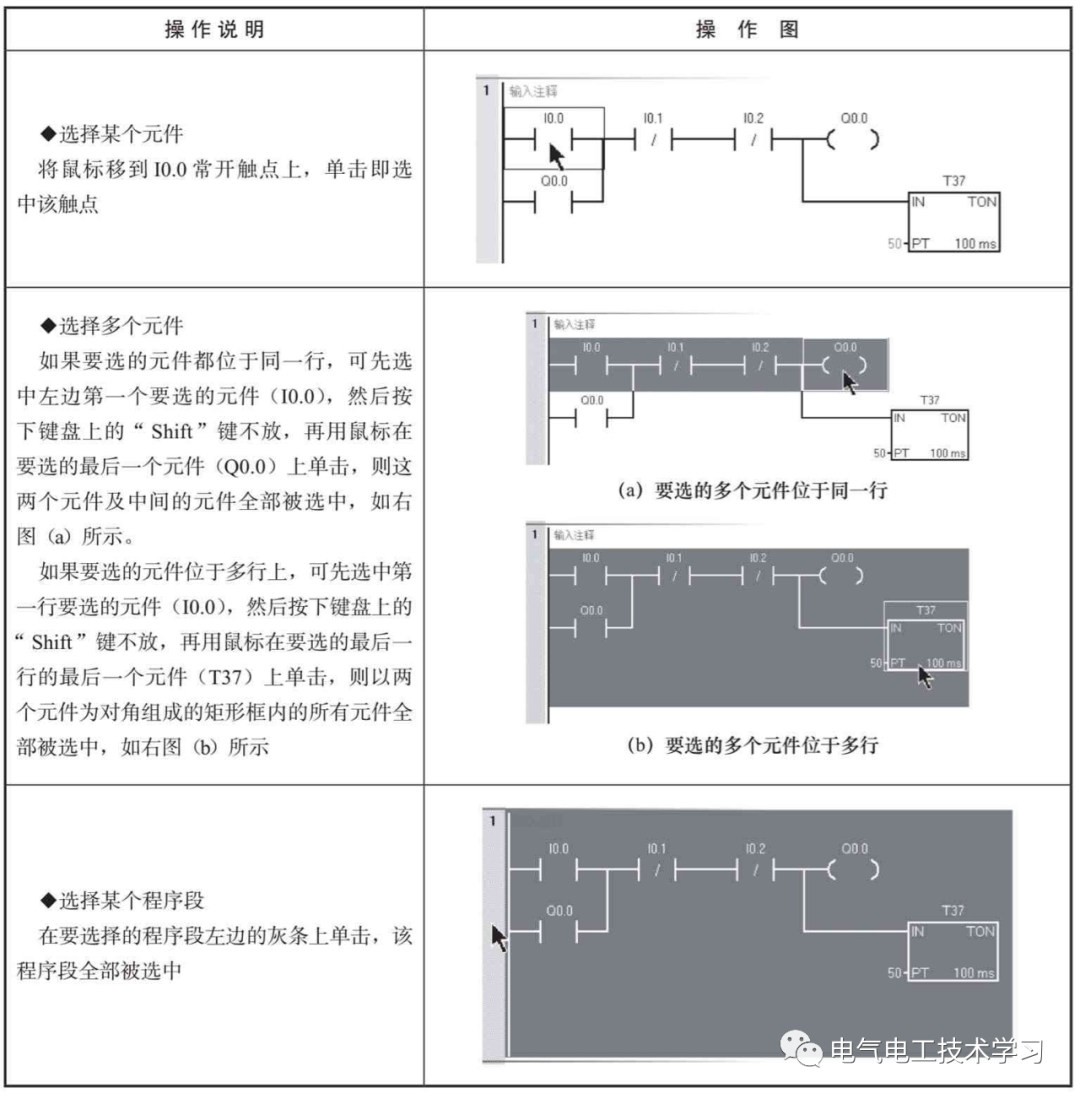

在对程序进行编辑时，需要选择编辑的对象，再进行复制、粘贴、删除和插入等操作。STEP 7-Micro/WIN SMART软件的一些常用选择操作见表1。

表1 STEP 7-Micro/WIN SMART软件的一些常用选择操作

2．删除操作

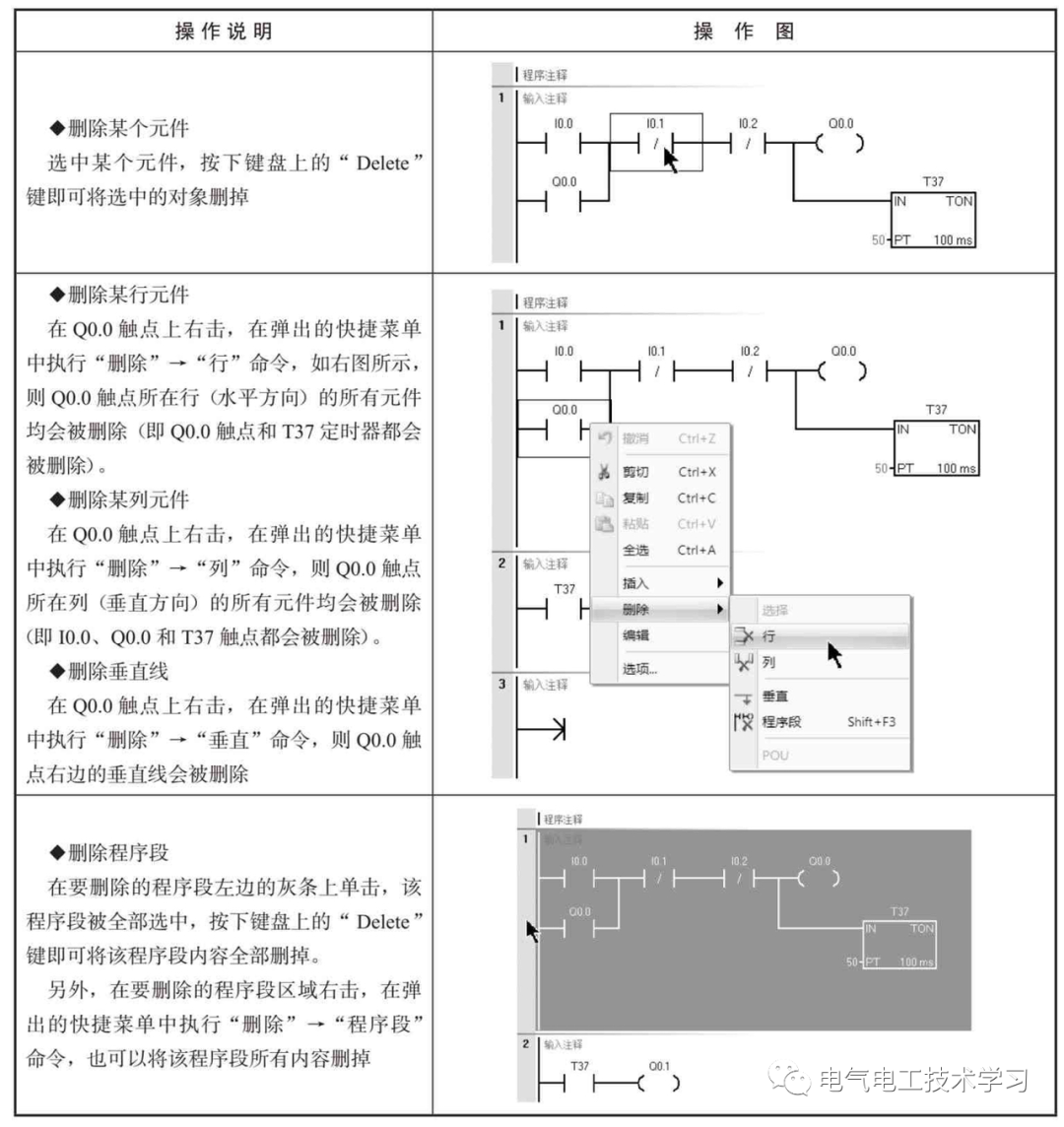

STEP 7-Micro/WIN SMART软件的一些常用删除操作见表2。

表2 STEP 7-Micro/WIN SMART软件的一些常用删除操作

3．插入与覆盖操作

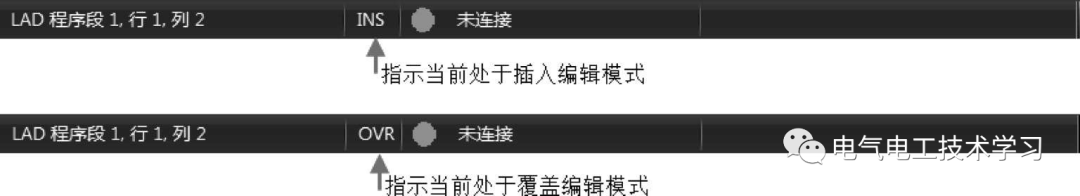

STEP 7-Micro/WIN SMART软件有插入（INS）和覆盖（OVR）两种编辑模式，在软件窗口的状态栏可以查看当前的编辑模式，如图1所示。按键盘上的“Insert”键可以切换当前的编辑模式，默认处于插入模式。

图1状态栏在两种编辑模式下的显示

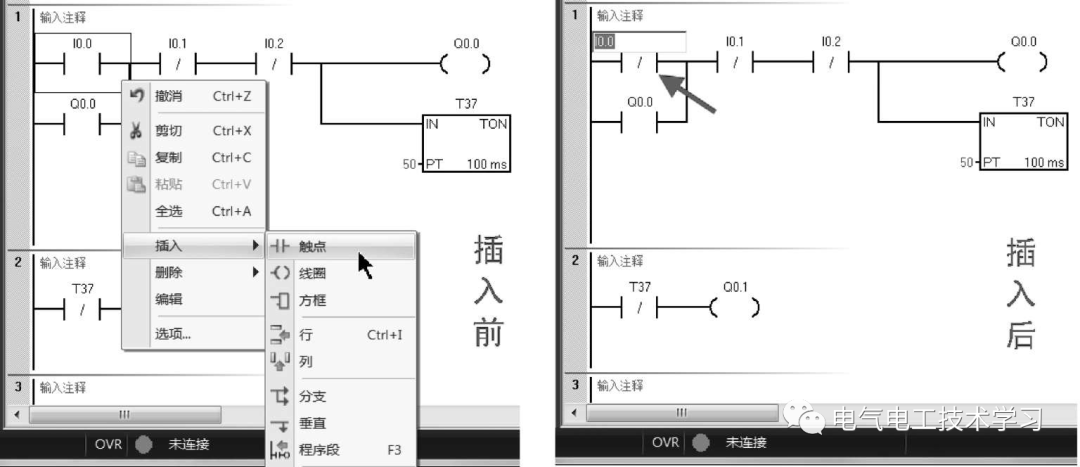

在软件处于插入模式（INS）时进行插入元件操作，会在光标所在的元件之前插入一个新元件。如图2所示，软件窗口下方状态栏出现“INS”，表示当前处于插入模式，用光标选中I0.0常开触点，再用右键快捷菜单进行插入触点操作，会在I0.0常开触点之前插入一个新的常开触点。

图2 在插入模式时进行插入元件操作

在软件处于覆盖模式（OVR）时进行插入元件操作，插入的新元件要替换光标处的旧元件，如果新、旧元件是同一类元件，则旧元件的地址和参数会自动赋给新元件。如图3所示，软件窗口下方状态状态栏出现“OVR”，表示当前处于覆盖模式，先用光标选中I0.0常开触点，再用右键快捷菜单插入一个常闭触点，光标处的I0.0常开触点替换成一个常闭触点，其默认地址仍为I0.0。

图3 在覆盖模式时进行插入元件操作

二、程序的注释

为了让程序阅读起来直观易懂，可以对程序进行注释。

1．程序与程序段的注释

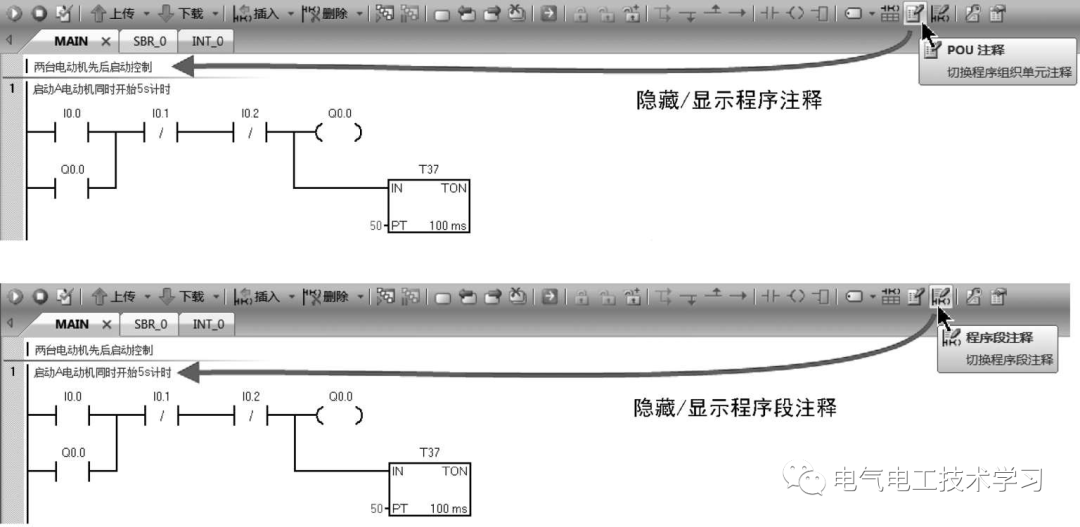

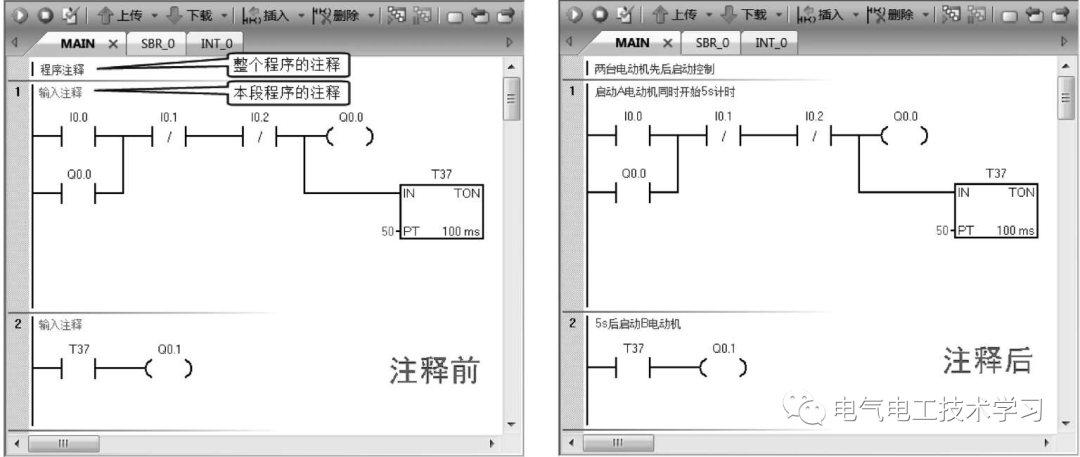

程序与程序段的注释如图4所示，在整个程序的注释处输入整个程序的说明文字，在本段程序的注释处输入本程序段的说明文字。单击工具栏上的“POU注释”工具可以隐藏或显示程序注释，单击工具栏上的“程序段注释”工具可以隐藏或显示程序段注释，如图5所示。

图4 程序与程序段的注释

图5 程序与程序段注释的隐藏/显示

2．指令元件的注释

梯形图程序是由一个个指令元件连接起来组成的，对指令元件进行注释有助于读懂程序段和整个程序，指令元件注释可使用符号表。

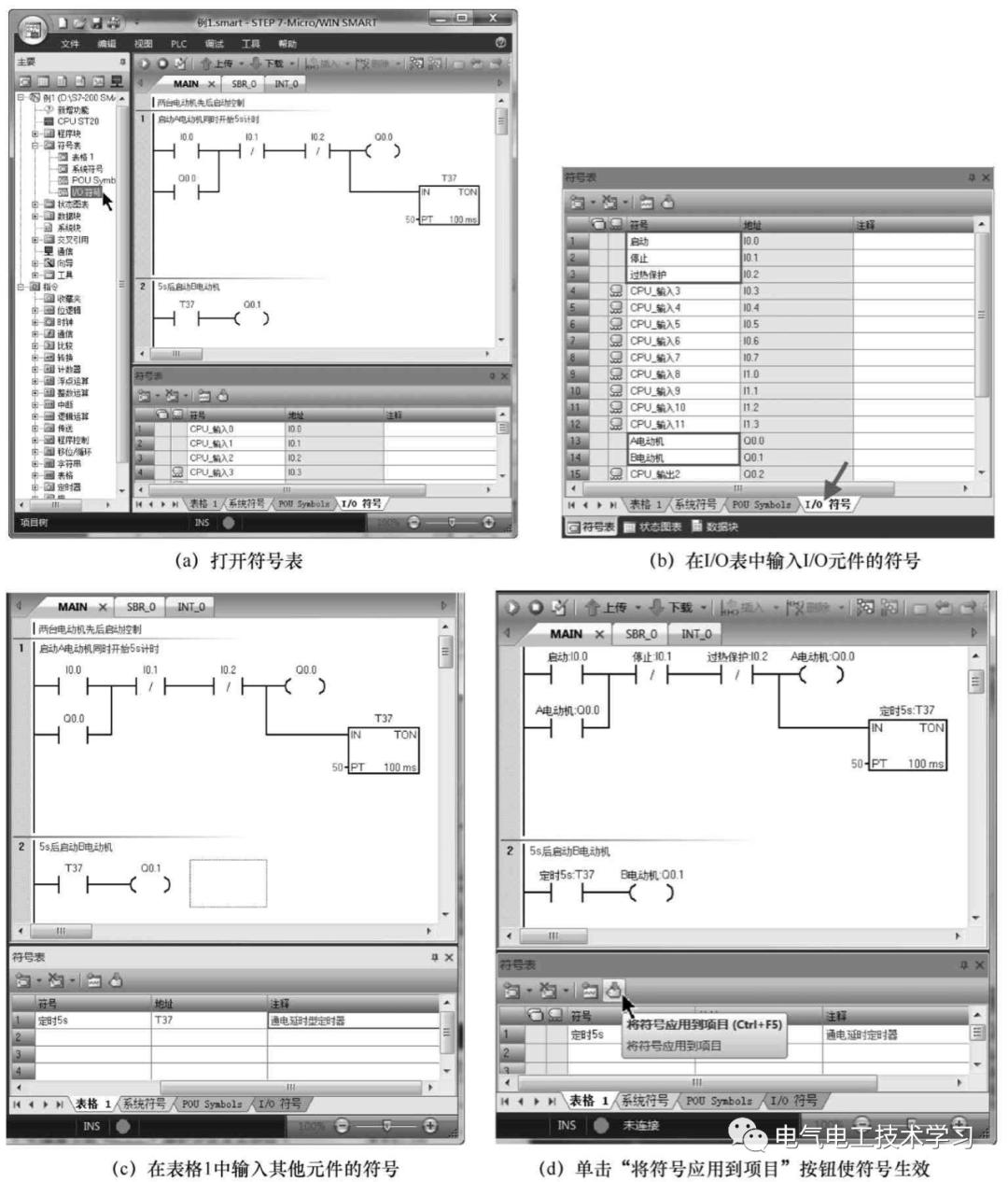

用符号表对指令元件进行注释如图5所示。在项目指令树区域展开“符号表”，再双击其中的“I/O符号”，打开符号表且显示I/O符号表，如图5（a）所示。

在I/O符号表中将地址I0.0、I0.1、I0.2、Q0.0、Q0.1默认的符号按图5（b）进行更改，比如地址I0.0默认的符号是“CPU_输入0”，现将其改为“启动”，然后单击符号表下方的“表格1”选项卡，切换到表格1，如图5（c）所示。

在“地址”栏输入“T37”，在“符号”栏输入“定时5s”，注意不能输入“5s定时”，因为符号不能以数字开头，如果输入的符号为带下波浪线的红色文字，则表示该符号有语法错误。在符号表中给需要注释的元件输入符号后，单击符号表上方的“将符号应用到项目”按钮，如图5（d）所示，程序中的元件旁马上出现符号。

比如，I0.0常开触点显示“启动：I0.0”，其中“启动”为符号（也即元件注释），“I0.0”为触点的绝对地址（或称元件编号）。如果元件旁未显示符号，可单击菜单栏中的“视图”，在横向条形菜单中选择“符号：绝对地址”，即可使程序中元件旁同时显示绝对地址和符号；如果选择“符号”，则只显示符号，不会显示绝对地址。

图5 用符号表对指令元件进行注释

三、程序的监控与调试 程序编写完成后，需要检查程序能否达到控制要求。检查方法主要有：一是从头到尾对程序进行分析来判断程序是否正确，这种方法最简单，但要求编程人员有较高的PLC理论水平和分析能力；二是将程序写入PLC，再给PLC接上电源和输入/输出设备，通过实际操作来观察程序是否正确，这种方法最直观可靠，但需要用到很多硬件设备并对其接线，工作量大；三是用软件方式来模拟实际操作，同时观察程序运行情况来判断程序是否正确，这种方法不用实际接线又能观察程序运行效果，所以适合大多数人使用，本节就介绍这种方法。
