上位机如何实时读plc的状态

上位机如何实时读PLC的状态。上位机软件开发欢迎联系我们

随着工业自动化的推进，PLC（可编程逻辑控制器）在生产过程中发挥着重要的作用。作为现代工厂的核心控制设备，PLC负责监控和控制各种工艺参数，以确保生产线的稳定运行。为了更好地管理和监视PLC的状态，上位机成为了必不可少的设备。本文将介绍上位机如何实时读取PLC的状态。

对于上位机而言，读取PLC的状态是一项关键任务。上位机作为一个高级控制设备，负责接收和处理PLC传输过来的数据，以实现对生产线的监控和控制。其中，实时读取PLC的状态是一个重要的环节，它能够帮助工厂及时发现异常情况并采取相应的措施。

上位机需要与PLC建立连接。通常，PLC的通信方式有多种，例如串口通信、以太网通信等。上位机需要选择合适的通信方式，并配置相应的通信参数，以确保与PLC正常通信。一旦建立连接，上位机就可以发送指令给PLC，并接收PLC传回的数据。

上位机需要设置适当的数据采集周期。数据采集周期确定了上位机读取PLC数据的时间间隔，直接影响到实时性。较短的采集周期可以提高数据的实时性，但也会增加上位机的负荷和通信开销。因此，需要根据具体的应用场景和要求，合理设置数据采集周期。

在读取PLC的状态时，上位机需要关注一些关键参数，例如输入信号、输出信号、内部寄存器等。输入信号反映了生产线的传感器数据，输出信号反映了生产线的执行机构状态，而内部寄存器则记录了PLC的运行状态和中间计算结果。通过读取这些参数，上位机可以了解到PLC的整体运行情况，并及时发现异常现象。

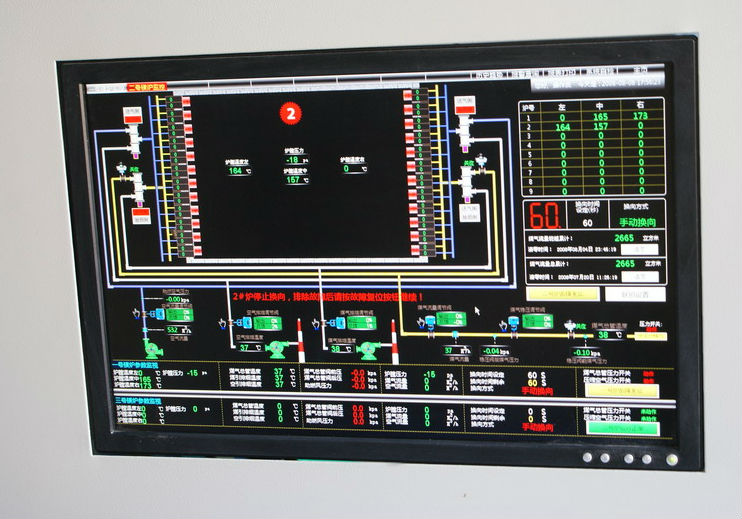

为了提高数据的可读性和易用性，上位机一般会对读取到的PLC数据进行解析和处理。例如，将数字信号转换为相应的工艺参数，将状态信号显示为图形界面等。通过这样的处理，上位机可以向操作员提供更加友好和直观的界面，使操作员能够更好地了解生产线的运行情况。

上位机如何实时读取PLC的状态是一个复杂而又重要的问题。通过与PLC的连接、合理设置数据采集周期、关注关键参数以及对数据进行解析和处理，上位机可以实时读取PLC的状态，并为工厂的运行提供可靠的监控和控制。在工业自动化的发展过程中，上位机的应用将越来越广泛，对于提高生产效率、降低成本和保障产品质量都将起到积极的作用。

Visual Studio 2010--C#跟西门子1200通讯(Sharp7)⑤--数据读取

Visual Studio 2010--C#跟西门子1200通讯(Sharp7)⑤--数据读取

上期回顾（上期主要编写了在呢么从PLC的特定数据库读取数据到C#缓冲区）：

这期将继续说数据读取，上期把数据拿到缓冲区后，这里要把他一个一个拿出来，并转换成C#的类型显示

1.0 先看下PLC的数据块，变量的类型以及地址

2.0 然后根据PLC数据块的地址以及类型，来对应编写C#代码，要注意PLC变量地址0.0为BOOL类型，那对应的C#这边变量也要为BOOL，保证占用的字节大小一致，PLC地址0.0=C#的buffer,0,0,，当接收到转换后的数据后，在控制台输出数据，具体代码如下

static void Main(string[] args)

{

var client = new S7Client();//创建一个叫client的S7Client的匿名类型

int comectionResult = client.ConnectTo("192.168.0.11", 0, 1);//comectionResult用来接收通讯结果，括号里设置的是IP/机架/插槽

if (comectionResult == 0)//判断通讯是否正常，如果为0则通讯正常，否则通讯故障

{

Console.Write("comection OK");//控制台输出通讯正常

}

else

{

Console.WriteLine("comection error \n"+ client.ErrorText(comectionResult));//控制台输出通讯故障

}

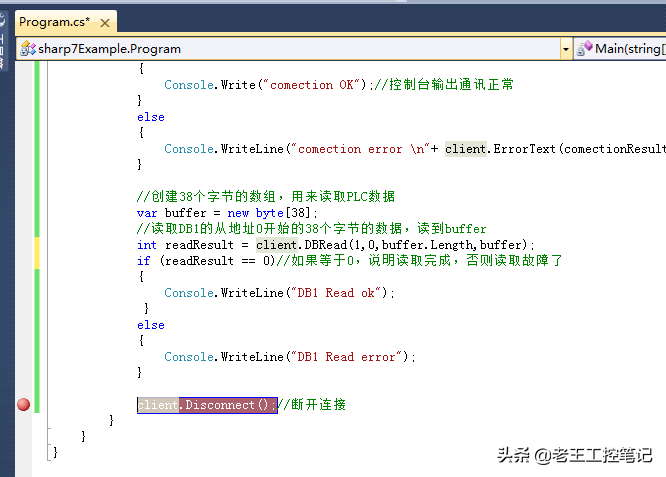

//创建38个字节的数组，用来读取PLC数据

var buffer = new byte[38];

//读取DB1的从地址0开始的38个字节的数据，读到buffer

int readResult = client.DBRead(1,0,buffer.Length,buffer);

if (readResult == 0)//如果等于0，说明读取完成，否则读取故障了

{

Console.WriteLine("DB1 Read ok");

}

else

{

Console.WriteLine("DB1 Read error");

}

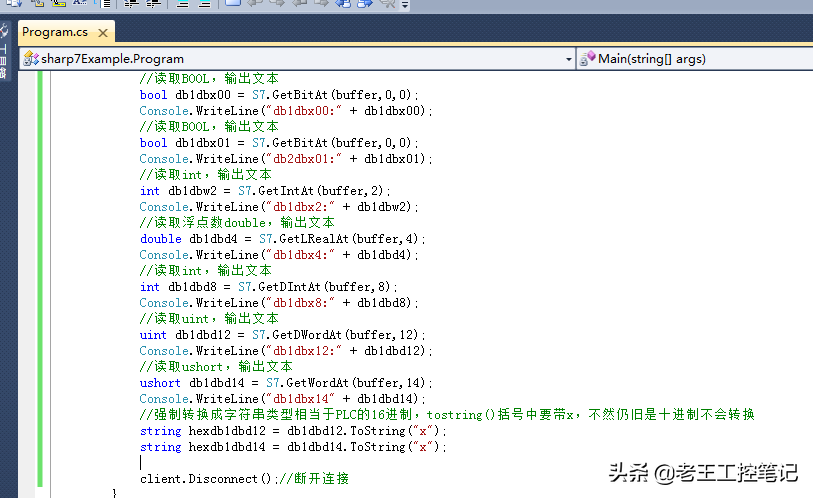

//读取BOOL，输出文本

bool db1dbx00 = S7.GetBitAt(buffer,0,0);

Console.WriteLine("db1dbx00:" + db1dbx00);

//读取BOOL，输出文本

bool db1dbx01 = S7.GetBitAt(buffer,0,0);

Console.WriteLine("db2dbx01:" + db1dbx01);

//读取int，输出文本

int db1dbw2 = S7.GetIntAt(buffer,2);

Console.WriteLine("db1dbx2:" + db1dbw2);

//读取浮点数double，输出文本

double db1dbd4 = S7.GetLRealAt(buffer,4);

Console.WriteLine("db1dbx4:" + db1dbd4);

//读取int，输出文本

int db1dbd8 = S7.GetDIntAt(buffer,8);

Console.WriteLine("db1dbx8:" + db1dbd8);

//读取uint，输出文本

uint db1dbd12 = S7.GetDWordAt(buffer,12);

Console.WriteLine("db1dbx12:" + db1dbd12);

//读取ushort，输出文本

ushort db1dbd14 = S7.GetWordAt(buffer,14);

Console.WriteLine("db1dbx14" + db1dbd14);

//强制转换成字符串类型相当于PLC的16进制，tostring()括号中要带x，不然仍旧是十进制不会转换

string hexdb1dbd12 = db1dbd12.ToString("x");

string hexdb1dbd14 = db1dbd14.ToString("x");

client.Disconnect();//断开连接

}

}

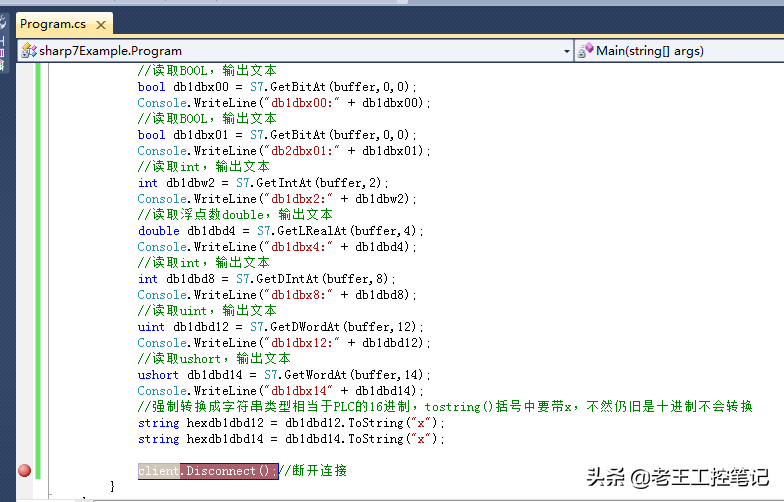

3.0 保存，打开在断开打开断点，然后按F5调试，刚开始可以先读取BOOL试试，这样能减少问题的发生，如果没问题，那控制台就会显示读取的数据
