PLC暂停程序之输出断开：输出状态的存入与取出

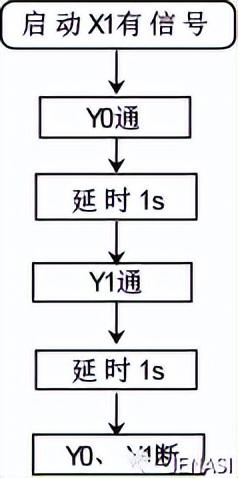

【控制流程图】

给一个启动信号，控制输出Y0通，1s后，Y1通，1s后Y0和Y1同时断开。

要求设置暂停键，按下暂停键时，动作停止，输出全部断开，松开暂停键后，动作从暂停处继续运行。

【组件说明】

1、输入端别名

【程序编辑】

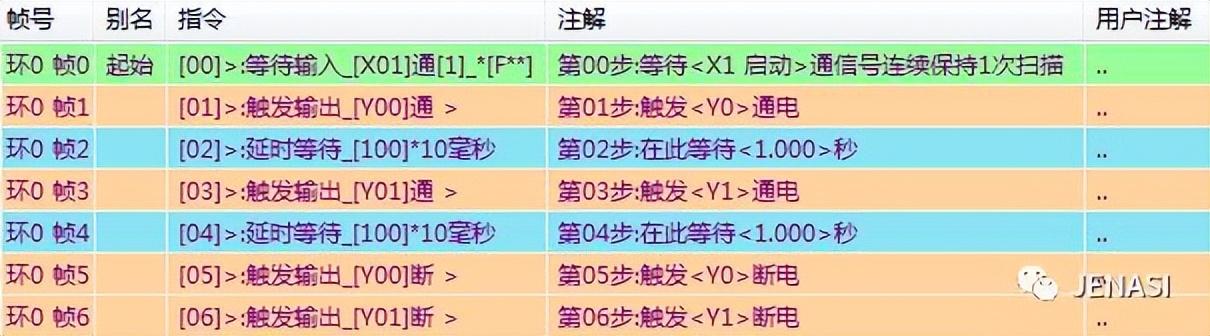

1、主程序：在时序0环编辑，按下启动按键-添加“等待输入X1通”指令，Y0通-添加“触发输出Y0通”，保持1s-添加“延时等待”指令，延时1s，接着触发Y1通-添加“触发输出Y1通”，保持1s-添加“延时等待”指令。延时1s，最后Y0和Y1断开-添加“触发输出”指令（多端口模式：Y0-Y1断）。

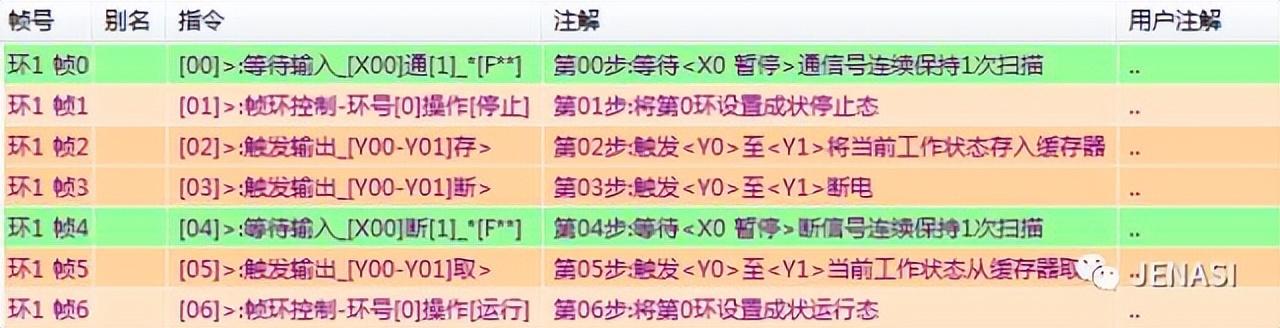

2、暂停程序：在时序1环编辑。

暂停时：按下暂停键-添加“等待输入X0通”指令，暂停后，整个动作停止-添加“帧环控制”指令，控制主程序0环停止，然后添加“触发输出-Y0和Y1存入”指令，将每个输出的当前状态存入PLC中（多端口模式：用PLC的存入功能，将输出端的状态存入），再断开所有的输出-添加“触发输出Y0和Y1断”（多端口模式：Y0-Y1断）；

恢复时：松开暂停键-添加：“等待输入X0断”指令，然后添加“触发输出-Y0和Y1取出”指令，将每个输出的当前状态取出（多端口模式：用PLC的取出功能），然后再将主程序动作回复运行状态-添加“帧环控制”指令，控制主程序0环停止。

以上设置就可以实现动作在运行过程中，按下暂停键，输出断开，松开暂停键，程序从暂停处继续运行。针对于升级版的简思PLC，均可实现多端口触发动作，以及输出状态的存入与取出功能。

有关plc基础知识：暂停程序之输出断开（输出状态的存入与取出）

【控制流程图】

给一个启动信号，控制输出Y0通，1s后，Y1通，1s后Y0和Y1同时断开。

要求设置暂停键，按下暂停键时，动作停止，输出全部断开，松开暂停

键后，动作从暂停处继续运行。

【端口说明】

1、输入端别名

【程序编辑】

1、主程序：在时序0环编辑，按下启动按键-添加“等待输入X1通”指令，

Y0通-添加“触发输出Y0通”，保持1s-添加“延时等待”指令，延时1s，接着触

发Y1通-添加“触发输出Y1通”，保持1s-添加“延时等待”指令。延时1s，最后

Y0和Y1断开-添加“触发输出”指令（多端口模式：Y0-Y1断）。

2、暂停程序：在时序1环编辑。

暂停时：按下暂停键-添加“等待输入X0通”指令，暂停后，整个动作停

止-添加“帧环控制”指令，控制主程序0环停止，然后添加“触发输出-Y0和Y1

存入”指令，将每个输出的当前状态存入PLC中（多端口模式：用PLC的存入功

能，将输出端的状态存入），再断开所有的输出-添加“触发输出Y0和Y1断”

（多端口模式：Y0-Y1断）；

恢复时：松开暂停键-添加：“等待输入X0断”指令，然后添加“触发输

出-Y0和Y1取出”指令，将每个输出的当前状态取出（多端口模式：用PLC的取

出功能），然后再将主程序动作回复运行状态-添加“帧环控制”指令，控制

主程序0环停止。

以上设置就可以实现动作在运行过程中，按下暂停键，输出断开，松开暂停键，程序从暂

停处继续运行。针对于升级版的简思PLC，均可实现多端口触发动作，以及输出状态的存入与取出功能。
