WINCC与PLC的连接方法一共有几种？你用过几种？

西门子WINCC与SiemensPLC通讯连接有多种方式，下面介绍两种常用的通讯方式。

一、采用普通网卡通过TCP/IP与PLC通讯，通过以太网实现WICC与PLC系统连接的前提条件是PLC系统配置有以太网模块或者使用带PN接口的PLC，以太网模块如CP443-1或者CP343-1,带PN接口的PLC如CPU 315-2PN/DP。以下为采用普通网卡CP443-1的通讯连接。

1. STEP7硬件组态

使用STEP7编程软件对PLC系统进行硬件组态，在“硬件”配置窗口插入实际的PLC硬件，如图1所示：

图1 STEP7硬件组态

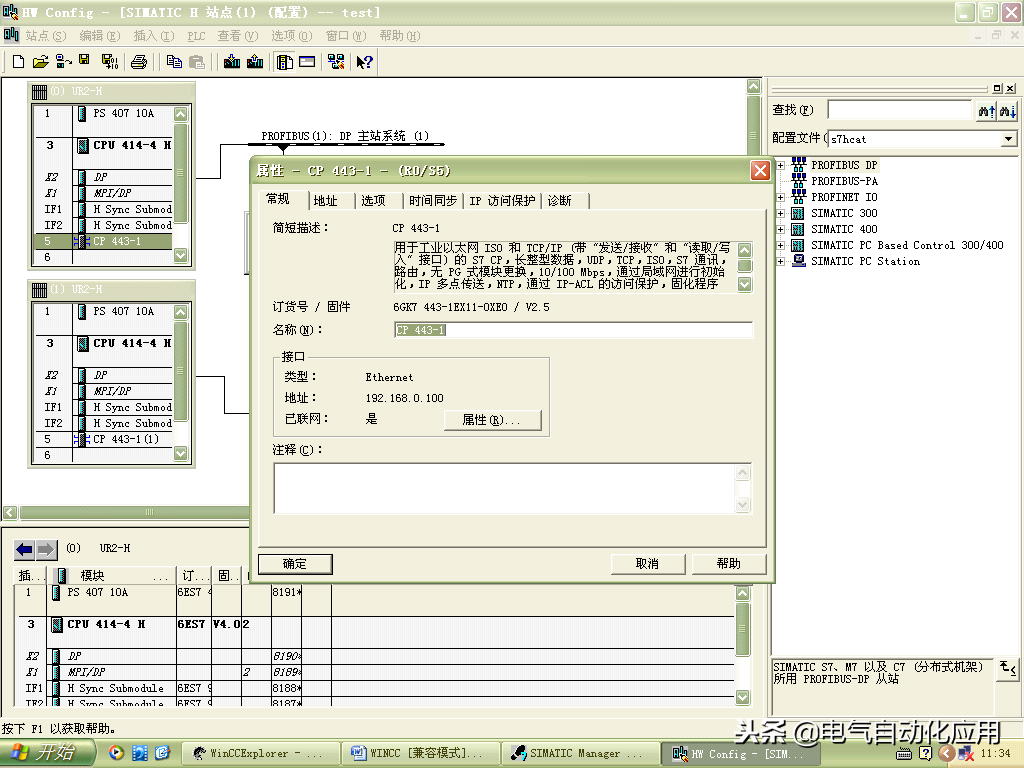

2. 双击CP443-1槽的CP443-1，弹出属性对话框，如图2所示：

图2 CP443-1属性对话框

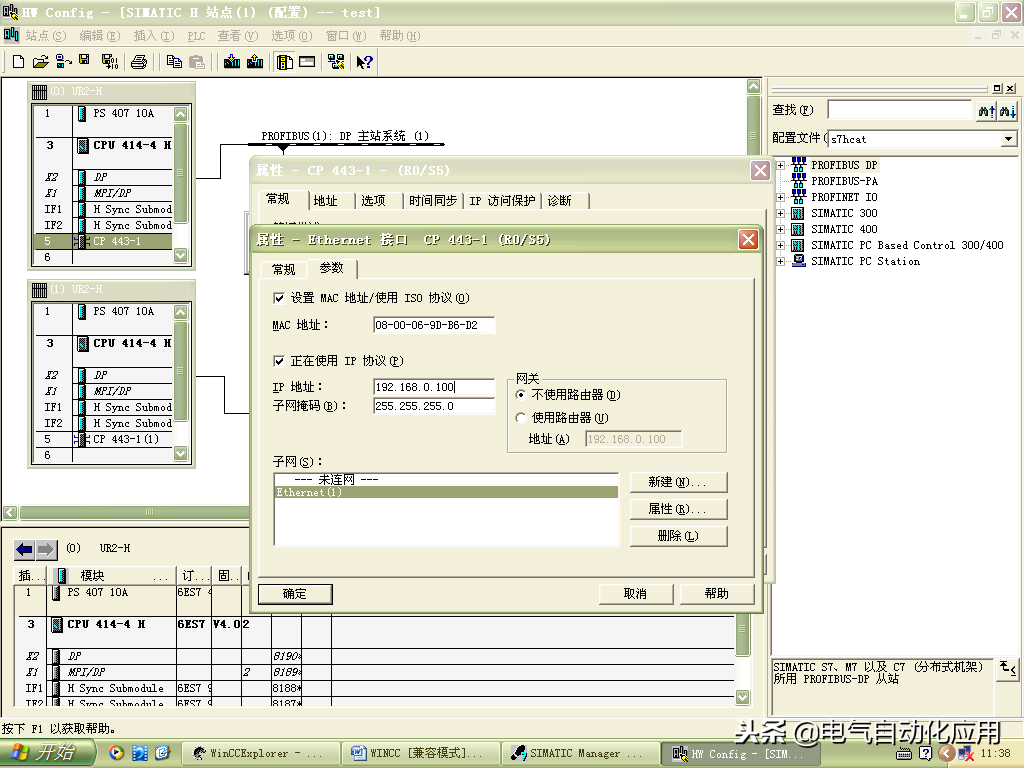

3. 点击图2属性对话框，弹出网络参数设置对话框，点击“新建”按钮，新建一个以太网络，输入以太网模块CP443-1的IP地址，通常情况下，不需要启用网关。如图3所示：

图 3参数设置

注意事项：如果采用TCP/IP协议通讯方式，必须启动“正在使用IP协议”，将组态好的硬件下载到CPU，则PLC设置完成了！

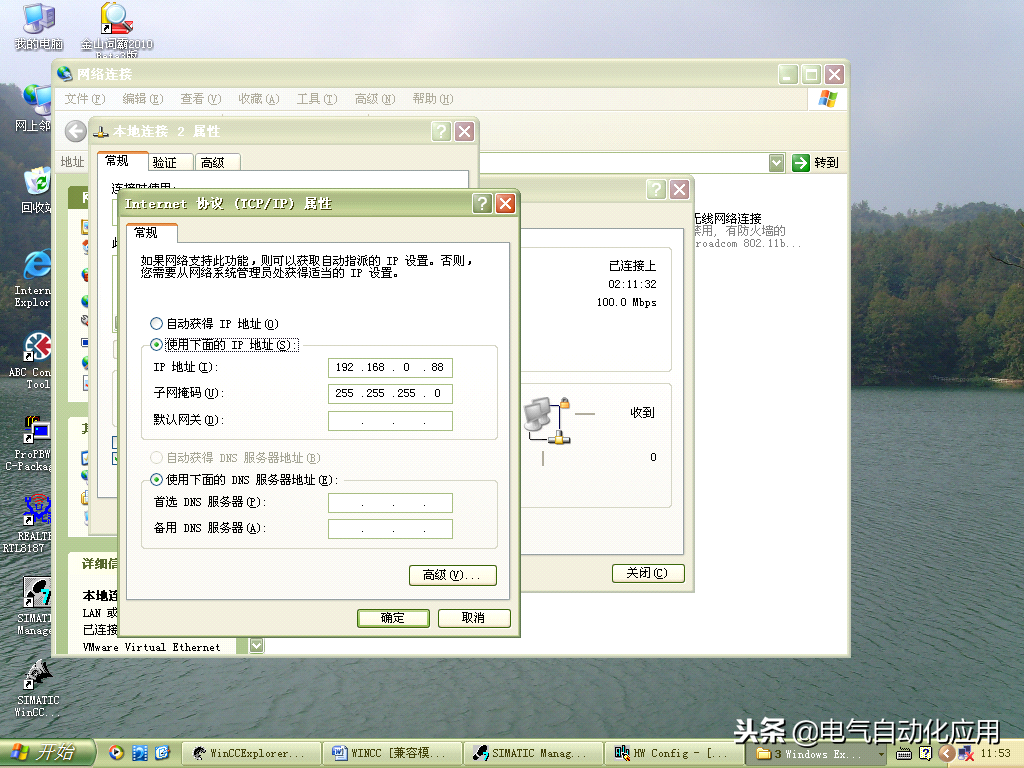

4. 设置安装WINN（通常为工程师站ES和操作员站OS）计算机Windows操作系统的TCP/IP参数，将WINN组态计算机的IP地址设置成为与PLC以太网通讯模块或者PN接口地址保持在一个网段内。如图4所示：

图4设置计算机IP地址

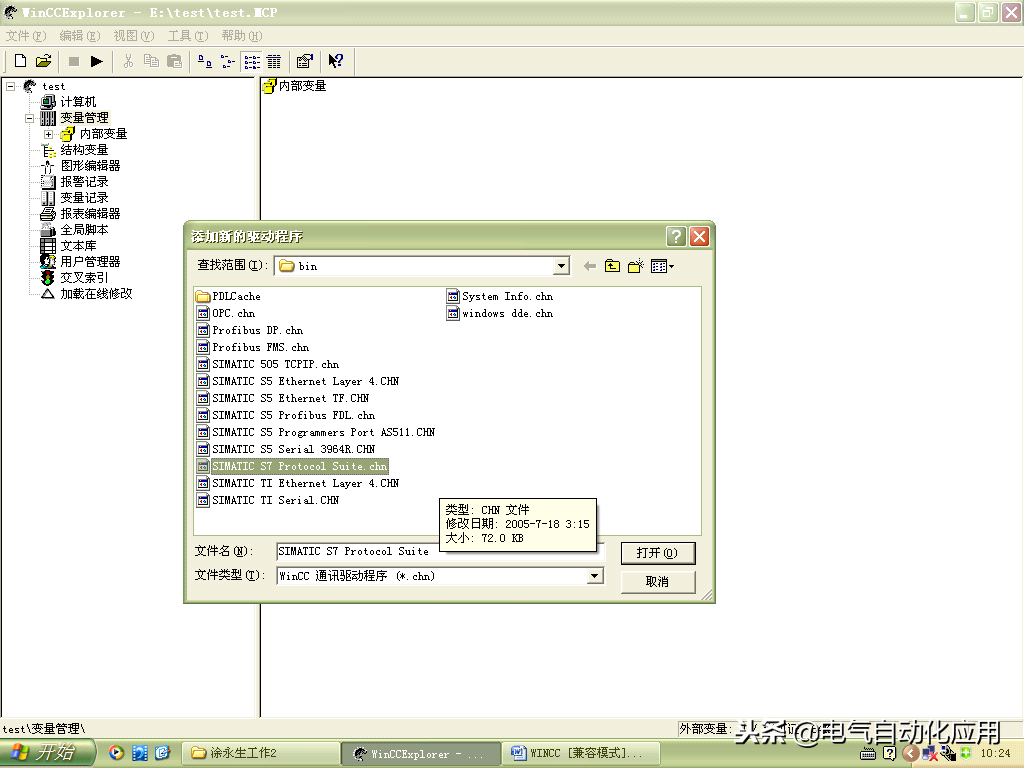

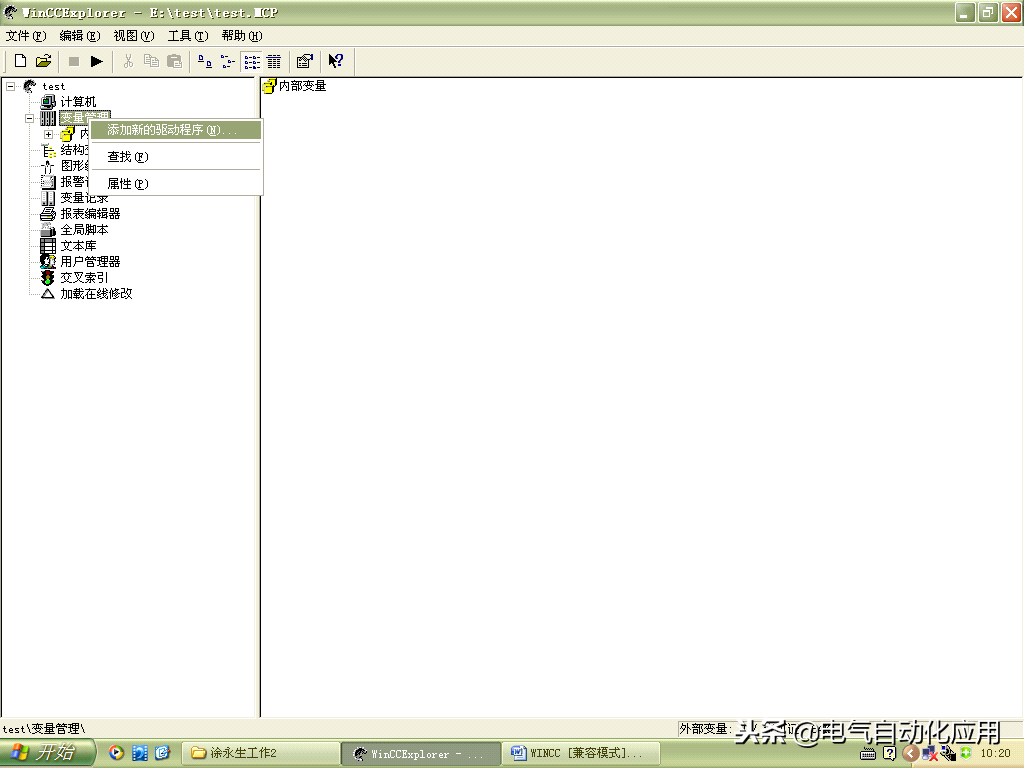

5. 添加新的驱动程序和设置系统参数，打开新创建的工程“test”，在项目管理栏里选择“变量管理”，单击右键选择“添加新的驱动程序”，如图5所示。

图5添加驱动程序

6. 在添加新的驱动程序文件夹里选择“SIMATIC S7 Protocol Suite.chn”，如6所示：

图6驱动程序

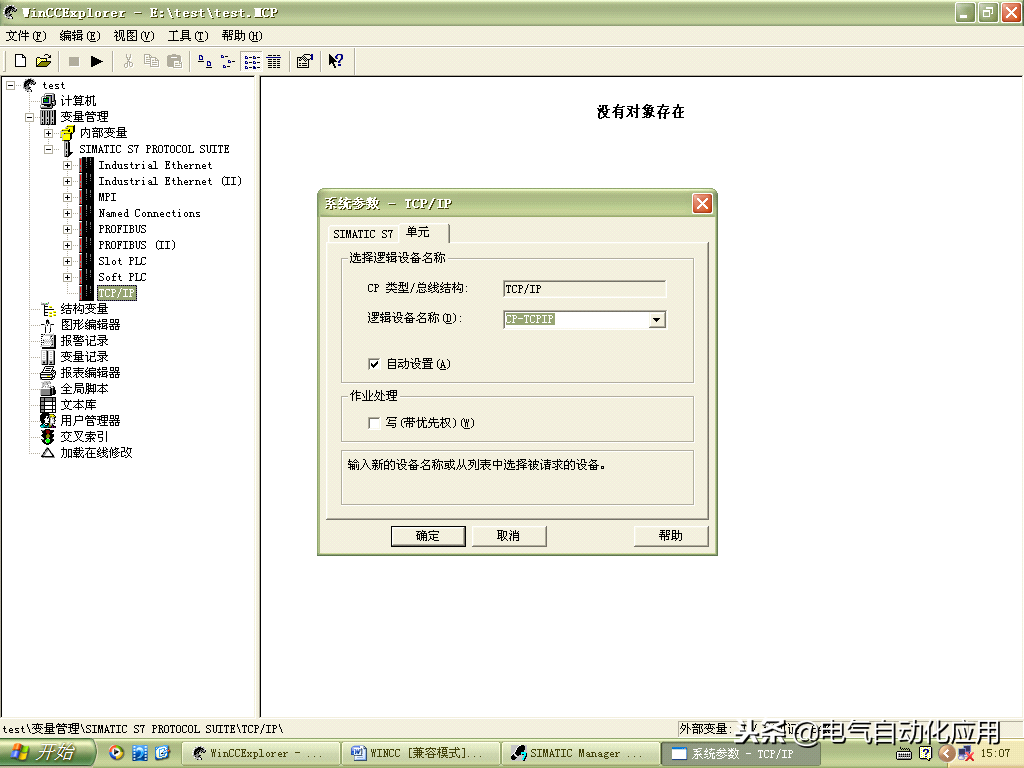

7. 右键单击TCP/IP，在弹出菜单中点击“系统参数”，如图7所示。弹出“系统参数-TCP/IP对话框”，选择“单元”标签，查看“逻辑设备名称”，一般默认安装后，逻辑设备名为CP-TCP/IP。

图7 系统参数-TCP/IP设置

8. 添加通道与连接设置

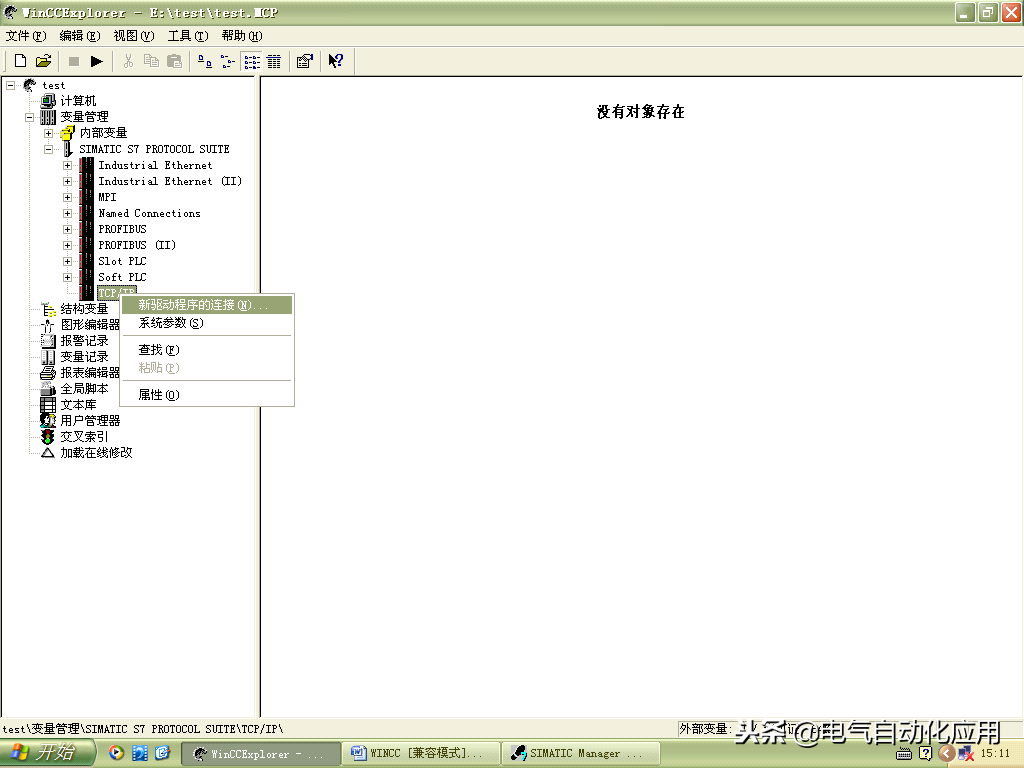

添加驱动连接，设置参数。打开WINCC6.0工程在“变量管理”中，右键单击TCP/IP，在下拉菜单中，点击“新驱动程序的连接（N）”，如图8所示：

图8 添加通讯连接

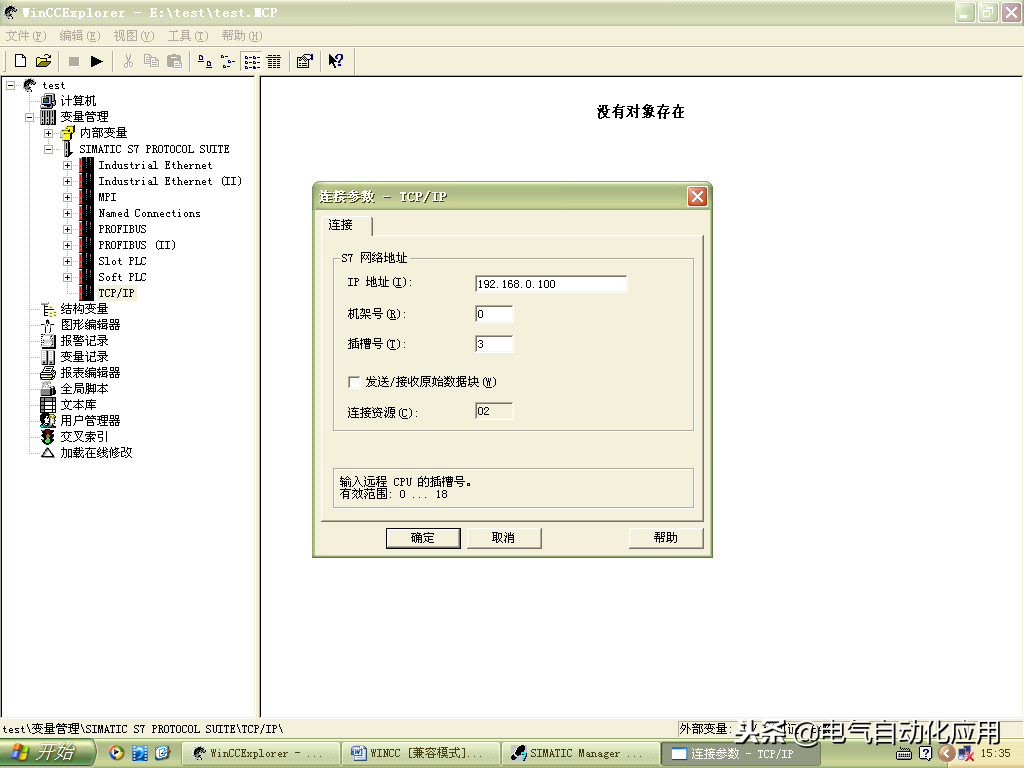

9. 在弹出的“连接属性”对话框中单击“属性”按钮，弹出“连接参数-TCP/IP属性”对话框，输入在STEP7硬件组态中已经设置的以太网模块或者带PN接口CPU的IP地址、机架号、以太网网卡插槽号。如图9所示：

图9 TCPIP参数设置

说明：

IP地址：通讯模块的IP地址，如CP443-1为192.168.0.100

机架号：CPU所处机架号，一般填入0

槽号：CPU所处的槽号

注意事项：如果是S7-300 PLC，那么槽号的参数为2，如果是S7-400 PLC，那么需要根据STEP7项目中硬件组态查看CPU处于第几号槽内，可能的参数为2、3、4（主要依据电源的大小来决定），否则无法建立通讯。

二、WINCC6.0中Named connections多应用于和S7-400H之间的连接，是基于PC station的Configure模式；而其他通道，例如MPI、PROFIBUS和TCP/IP都是基于PG模式。下面介绍通过Named connections与PLC通讯：

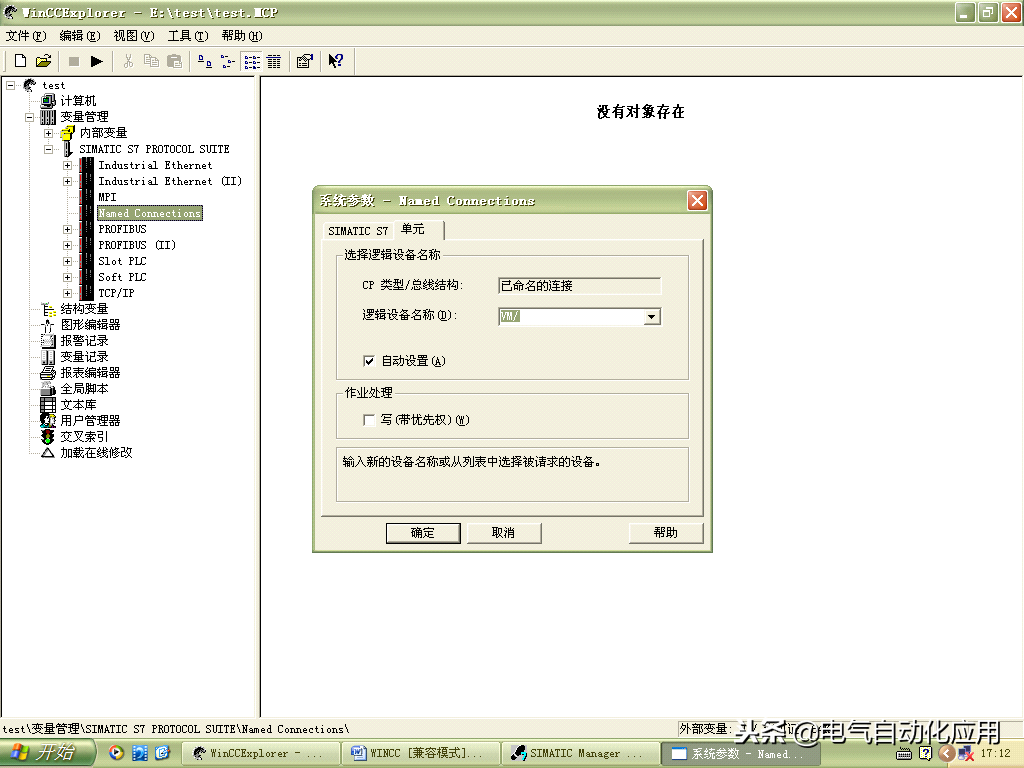

1. 右键单击Named connections，在弹出菜单中点击“系统参数”，如图10所示。弹出“系统参数-Named connections对话框”，选择“单元”标签，查看“逻辑设备名称”，一般默认安装后，逻辑设备名为VM/。

图10系统参数-named connections对话框

2. 添加通道与连接设置

添加驱动连接，设置参数。打开WINCC6.0工程在“变量管理”中，右键单击Named connections，在下拉菜单中，点击“新驱动程序的连接（N）”，如图11所示：

图11添加通讯连接

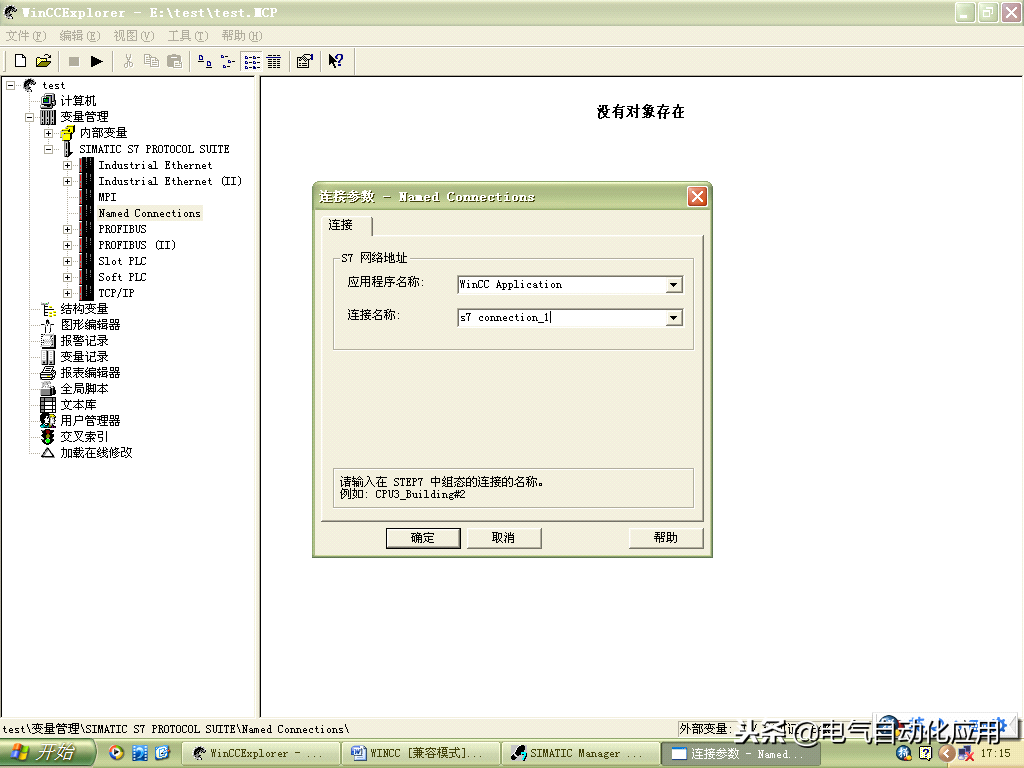

3. 在弹出的“连接属性”对话框中单击“属性”按钮，弹出“连接参数-Named connections属性”对话框，输入S7网络地址，指定好“应用程序名称”和“连接名称”，如图12所示：

图12连接参数-Named connections属性

最后点击确定即可！

西门子WinCC入门课程3：如何组态WinCC与PLC之间的过程通讯

WinCC与工业自动化系统的通讯是通过WinCC变量和PLC的过程值进行数据交换。为了采集过程值，WinCC通讯驱动程序向自动化系统发送请求报文，而自动化系统则在响应报文中将所请求的过程值传送给WinCC。

如图1所示为WinCC与PLC之间通讯的组态过程。

一、通讯驱动程序

通讯驱动程序是用于在自动化系统（即PLC）和WinCC的变量管理器之间建立连接的软件组件。在WinCC项目下，右键点击"变量管理"，选择"添加新的驱动程序"，即可选择所需要的驱动程序。在WinCC中，提供了许多用于不同总线系统、连接各个自动化系统的通讯驱动程序。通讯驱动程序也成为通道channel，其文件扩展名为"*.chn"，如图2所示。

常用的几个通讯驱动程序有：

本文，以"S7协议集"为例，来说明怎么组态WinCC的通讯。

二、通道单元

"通道单元"是PC中通讯处理器的接口。S7协议集下支持多种通讯方式，如图3所示。

在"S7协议集"下，支持多达7种通讯方式，它们的通讯协议及适用范围如表（一）所示。

说明如下：

MPI（187.5K）和Profibus（最大12M）的通讯速度慢，一般应用于少量的数据交换的场合。且要求PC端安装专门的通讯板卡CP5613/CP5611，成本较高；

工业以太网和TCP/IP通讯方式较常使用，其通讯速度快，带宽也高，可应用于大量数据交换的场合。工业以太网要求PLC端的网口支持ISO协议，即要有MAC地址。

三、逻辑连接

选择好通道单元后（假设是"工业以太网"），在相应的通道单元上"鼠标右键"，选择"新驱动程序的连接"，如图3所示，建立新的连接，并配置参数，如图4所示。

在设置连接参数的时候，"工业以太网"下，网址要求写入"MAC"地址，而不是IP地址。"机架号"和"槽位号"要与PLC端硬件组态处一一对应。

建立好逻辑连接"IE1"后，如图5所示。

四、建立变量

在连接名"IE1"处，点击"右键"，选择"新建变量"或"新建组"，即可建立外部变量，并关联PLC端的过程数据，如图6所示。

五、逻辑接入点

"右键"点击通道单元"工业以太网"，选择"系统参数"，设置其逻辑设备名称，默认名为"CP_H1_1:"。然后，设置PG/PC接口，应用程序访问点要选为"CP_H1_1:"，然后选择相应的通讯板卡，即可完成相应的组态，如图7所示。
