首先了解一下，PLC输入端口连接元器件

我们都知道PLC是通过输入端口和输出端口与外部元器件和设备进行连接的。输入端口主要接收的是各种元器件向PLC提供的开关量信号、数据量信号。

而输出端口主要是向外部发出开关量信号、数据量信号和脉冲信号去控制外部负载的。

今天的分享让我们先看一下PLC的输入端口连接的元器件吧。对于输入端口连接的元器件，分为无源开关、有源开关和脉冲信号元器件。

我们要了解一下无源开关、有源开关的特点是什么，而什么是脉冲信号元器件，以及这些开关常用的有哪些。

一、无源开关元器件

无源开关的特点是开关本身是不需要电源的，在使用的时候可以直接将开关接入PLC输入回路中就可以了。常用的有按钮开关、旋钮开关、限位开关、和继电器触点等。

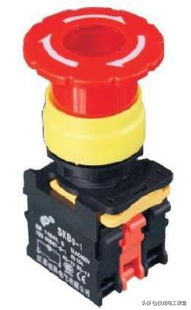

（1）按钮开关

按钮开关分为复位型和自锁型。复位型是一按就通，一松就断的；而自锁型开关在按下后能保持状态，直到再次按按钮，按钮才复位回原来的状态。

（2）旋钮开关

旋钮开关也叫选择开关，通常都是位置保持型的，常见的有两位式和三位式两种。这种开关常用于“手动-自动”、“正转-停止-反转”等场合。

（3）限位开关

限位开关又叫行程开关，这类开关用于进行位置状态的检测，和限制机械运动的位置或行程，可以使运动机械在规定的位置自动停止或反转等。

（4）继电器触点

继电器分为电磁继电器和物理量控制继电器两大类，常用的中间继电器和接触器属于电磁继电器。对于这些继电器，有触点有线圈，触点是接到PLC输入接口的。

物理量控制继电器包括有压力继电器、速度继电器、温度继电器、液位继电器等。

各位工控人，点击下方 “进入圈子”，技成电工课堂每天14:30 分享一些干货趣闻，

PLC、电工、变频器、制造业技术人才分享交流！

（此处已添加圈子卡片，请到今日头条客户端查看）

二、有源开关元器件

有源开关的特点是开关本身需要电源，在接线的时候我们需要提供电源。常用的有接近开关、光电开关等。

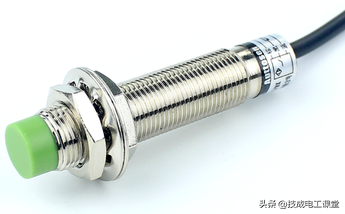

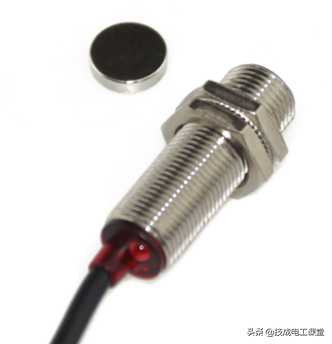

（1）接近开关

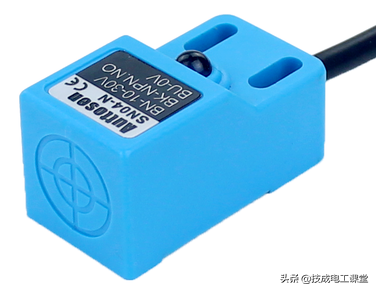

接近开关是无需直接接触就可以操作的一种开关，当检测物体靠近接近开关的感应面一定距离时，就可以使开关动作。接近开关有三种类型，电容式、电感式和霍尔式接近开关。

电容式

电感式

霍尔式

接近开关的应用有哪些呢？

接近开关可以应用于距离检测、尺寸控制、检测物体存在与否、检测异常、转速和速度控制、计数与计量控制等。

（2）光电开关

光电开关是利用物体对光束的遮蔽、吸收或反射等作用，对物体的位置、形状等进行检测的一种开关。光电开关按检测方式可以分为对射式、漫反射式和镜面反射式三种类型。

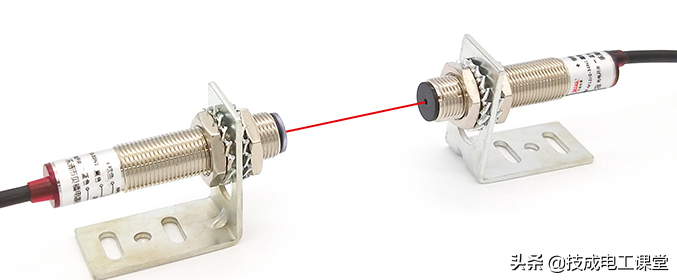

对射式

漫反射式

镜面反射式

对于光电开关的应用，它可以应用于物体检测、液位检测、行程控制、产品计数、速度监测、尺寸控制、色斑与标记识别等。

三、数据量信号元器件

数据量是指从输入端口输入一组二进制开关量作为一个整体，也就是说从输入端口输入的是一个N位二进制数。常用的数据量输入元器件有拨码开关、数字开关和编码器等。

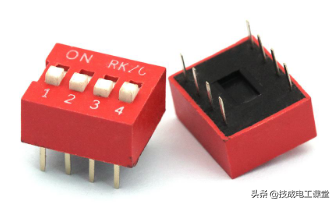

（1）拨码开关

拨码开关是一组独立的开关。把它们与输入端口顺序连接时，可以组成N位二进制数。二进制数的值由开关的通断状态组合确定。

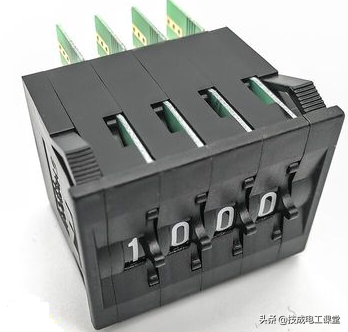

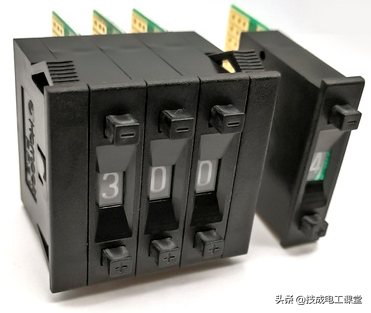

（2）数字开关

数字开关是一个4位拨码开关组合，占用4个输入端口，拨动开关可以显示十进制数（0~9），把一个用8421BCD码的状态组合送入到PLC。

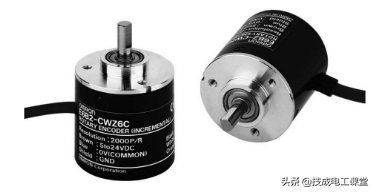

（3）编码器

编码器是把一个脉冲串或一组高速脉冲串通过输入端口送入PLC，可用于表示定位控制中工件的位置值。

以上就是PLC输入端口连接的元器件，那在下一期，小编继续给大家分享一下PLC输出端口连接的元器件吧~（技成培训原创，作者：蔡慧荥，未经授权不得转载，违者必究！）

⇩ 领取！

看完这些图，秒懂西门子PLC基础指令

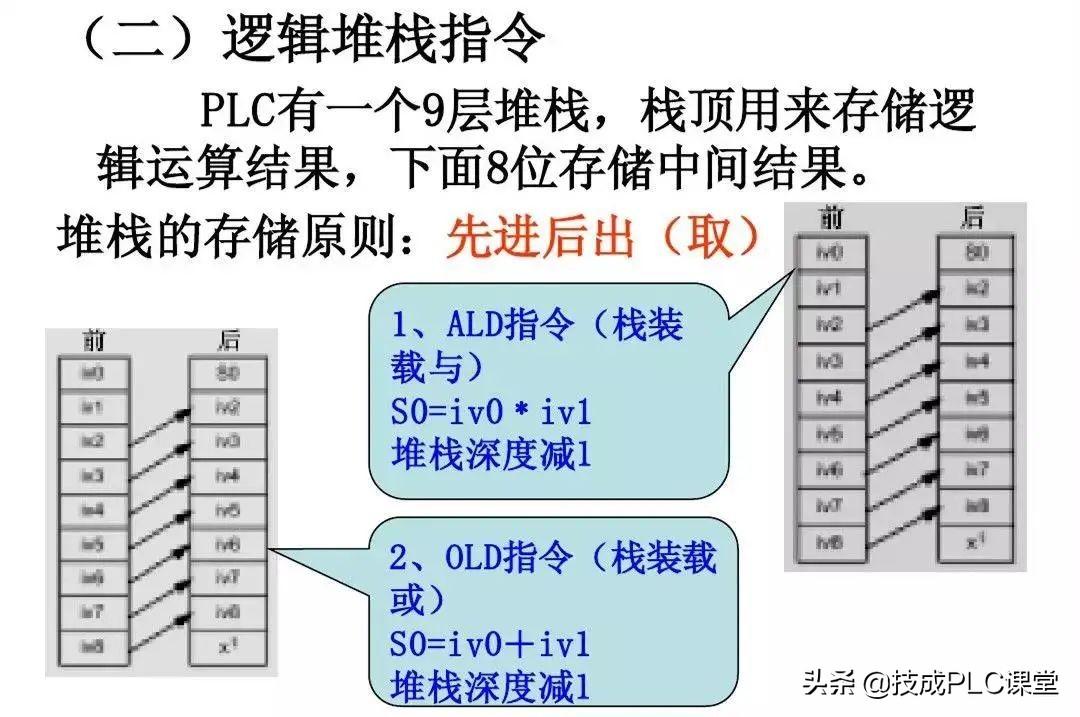

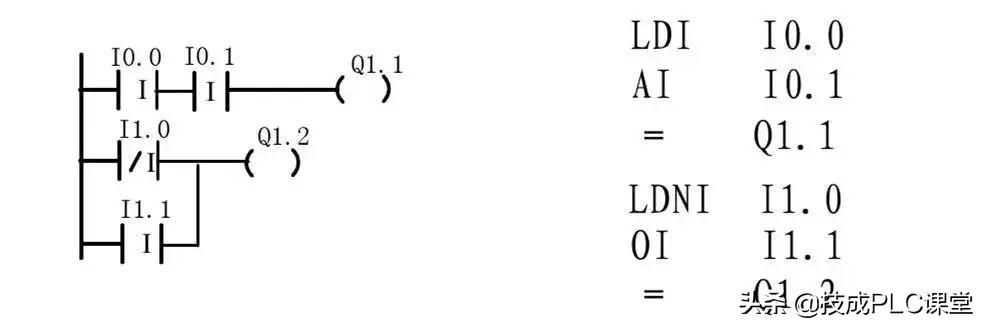

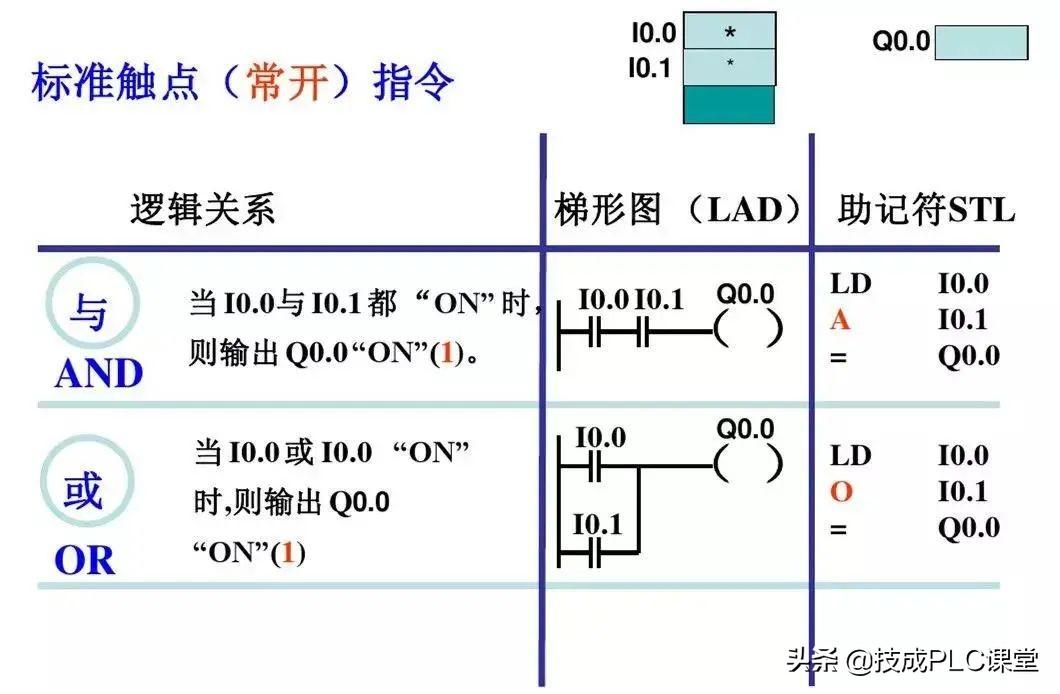

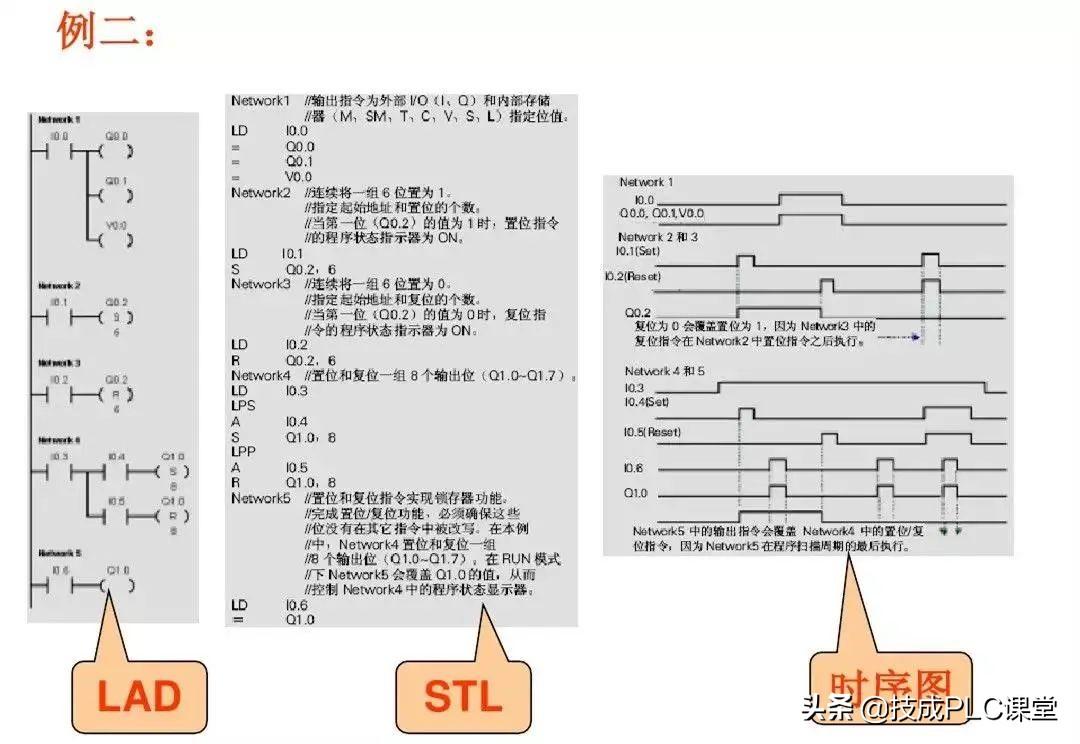

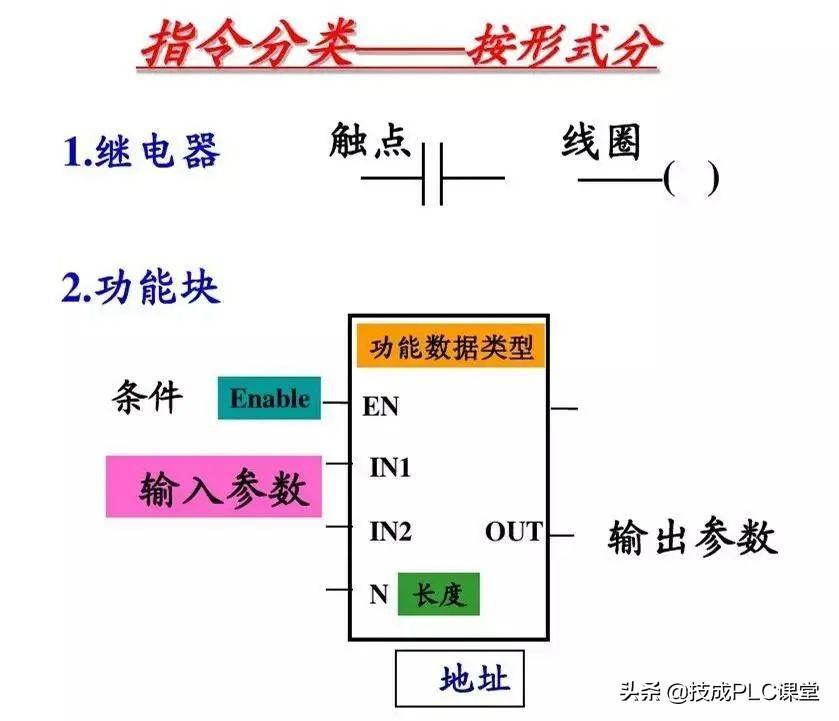

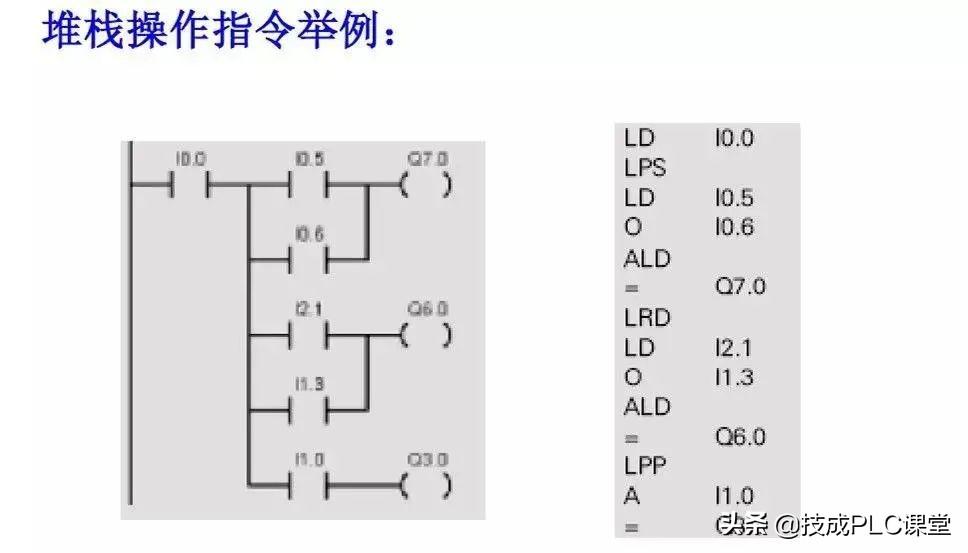

一、触点及线圈指令

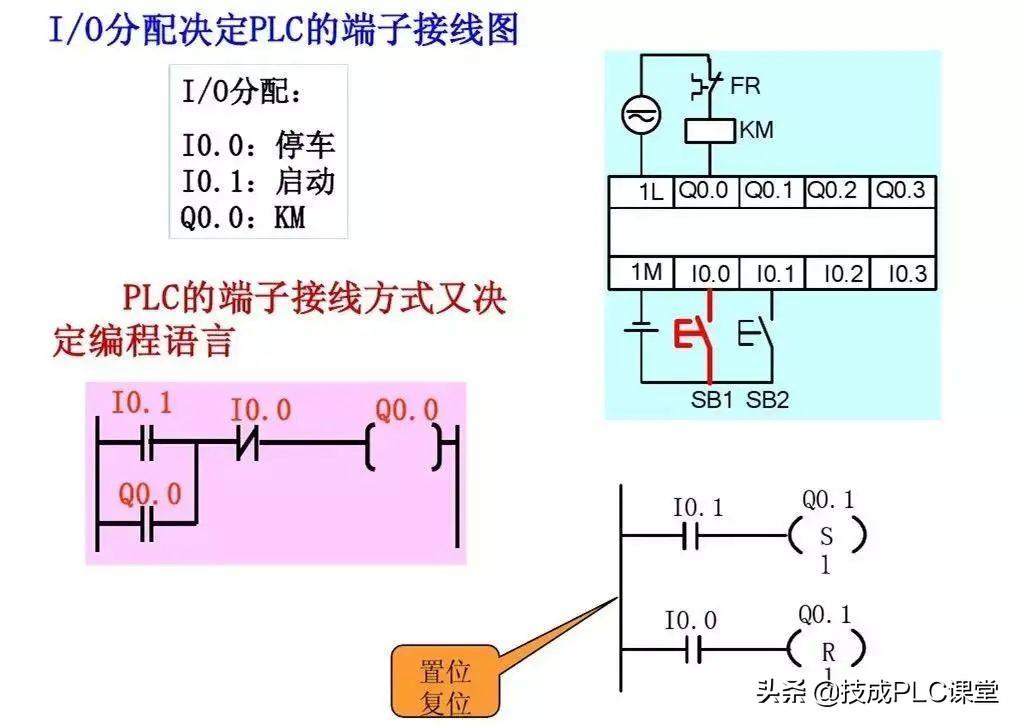

PLC梯形图语言的编程原则

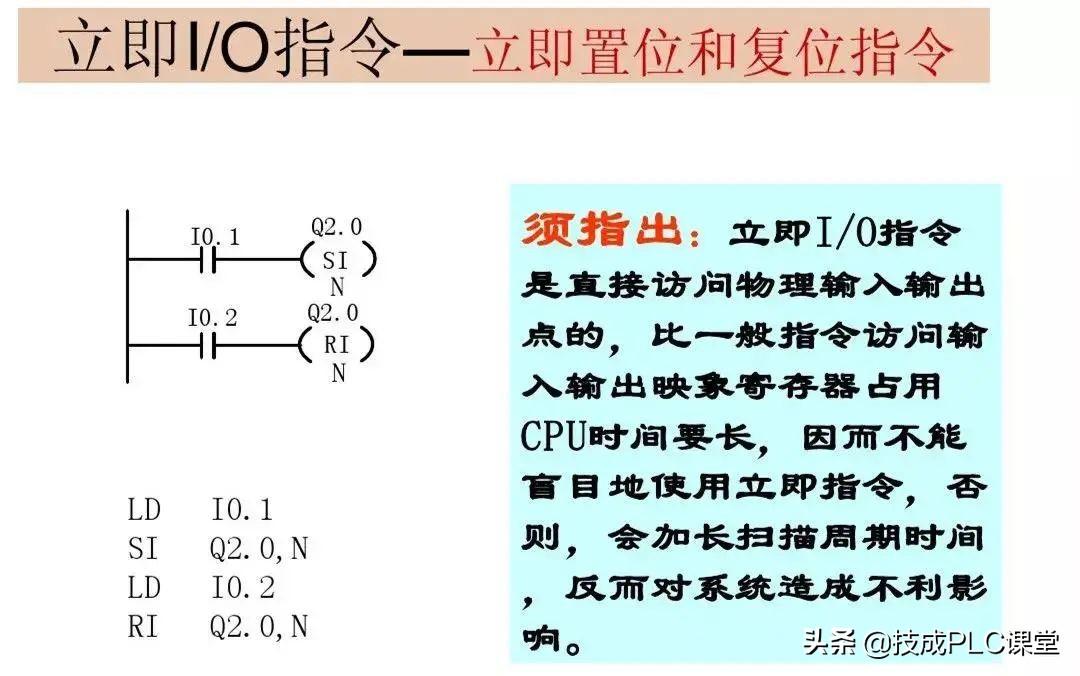

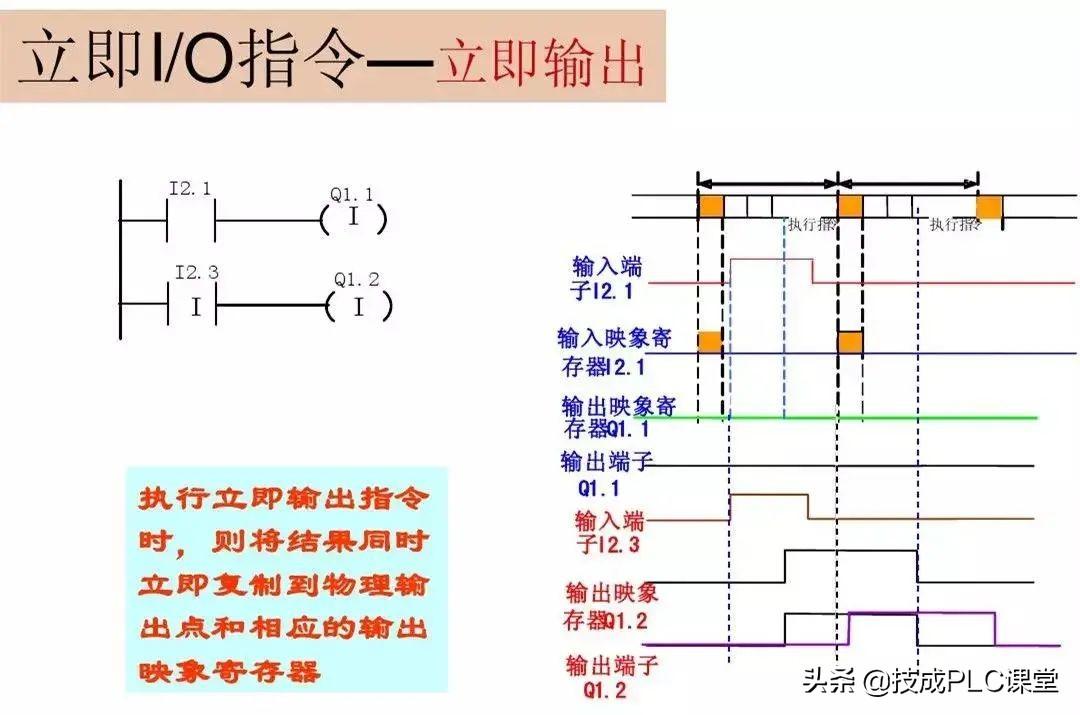

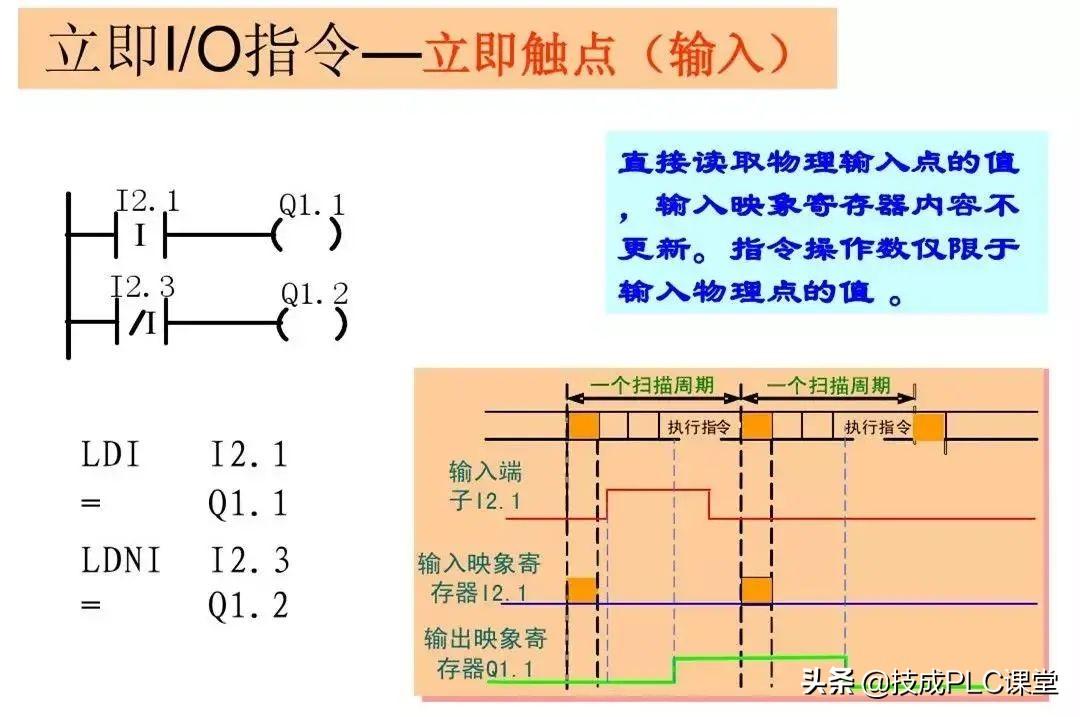

梯形图由多个梯级组成，每个线圈可构成一个梯级，每个梯级有多条支路，每个梯级代表一个逻辑方程；梯形图中的继电器、接点、线圈不是物理的，是PLC存储器中的位(1=0N；0=0FF)；编程时常开/常闭接点可无限次引用，线圈输出只能是一次；梯形图中流过的不是物理电流而是“概念电流”，只能从左向右流；用户程序的运算是根据PLC的输入/输出映象寄存器中的内容，逻辑运算结果可以立即被后面的程序使用；PLC的内部继电器不能做控制用，只能存放逻辑控制的中间状态；输出线圈不能直接驱动现场的执行元件，通过I/模块上的功率器件来驱动。基本逻辑指令以位逻辑操作为主，在位逻辑指令中，除非有特殊说明，操作数的有效区域为：I、Q、M、SM、T、C、V、S、L且数据类型为BOOL触点和线圈指令又分为：标准指令、立即指令、取反指令、正(负)跳变指令。

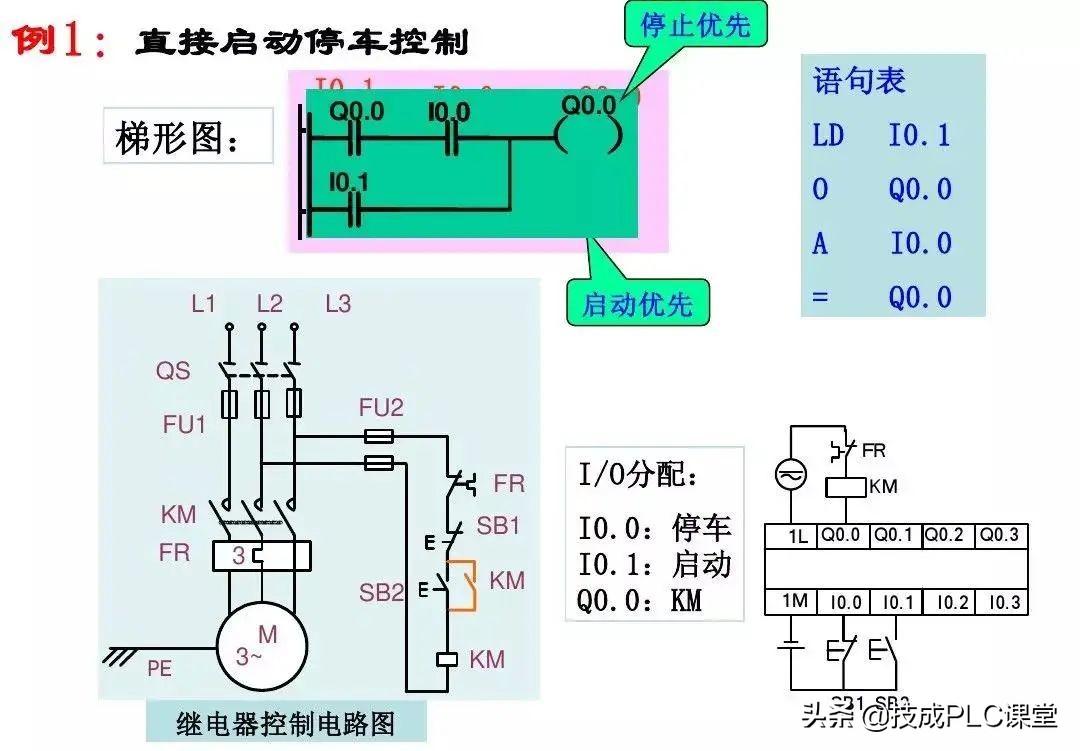

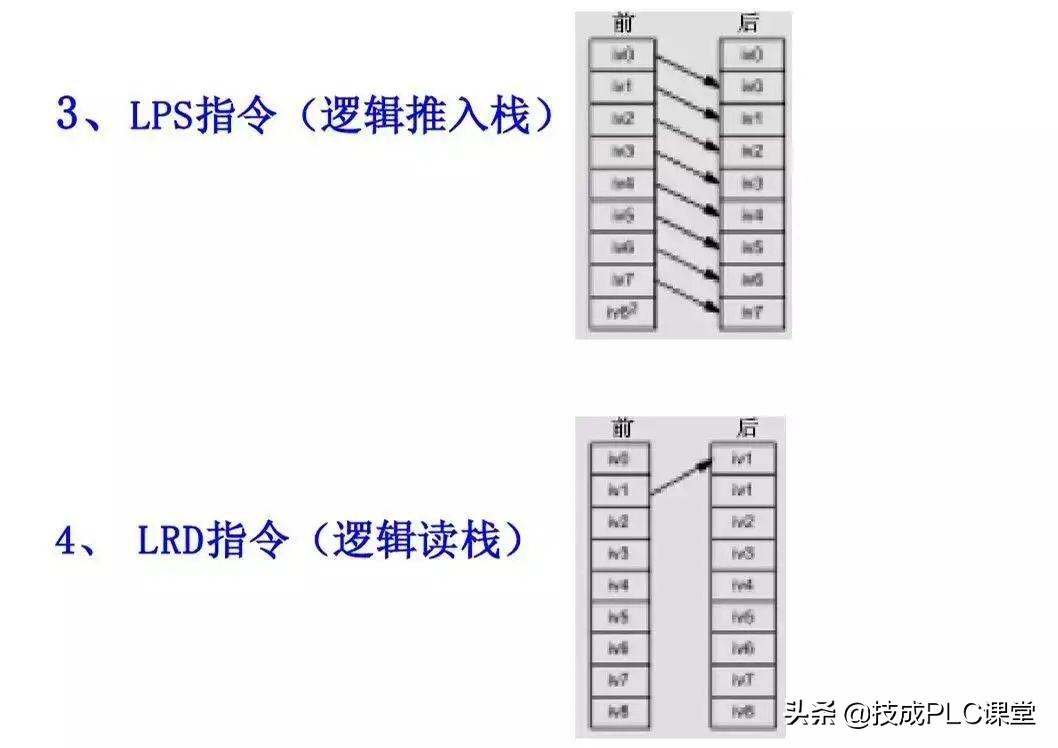

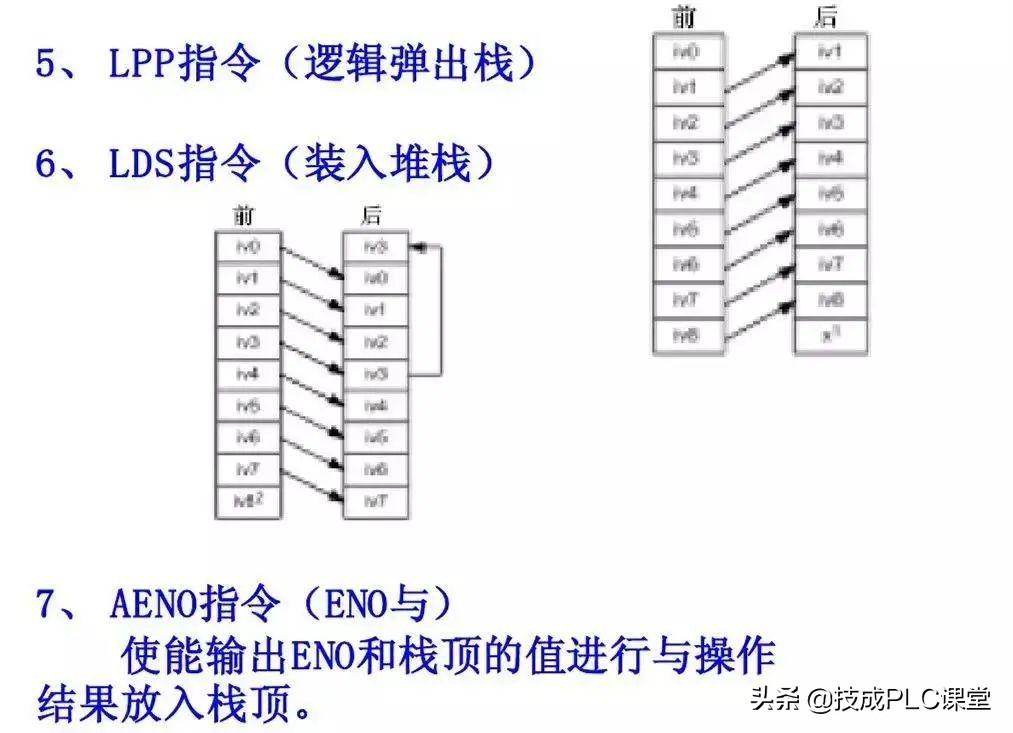

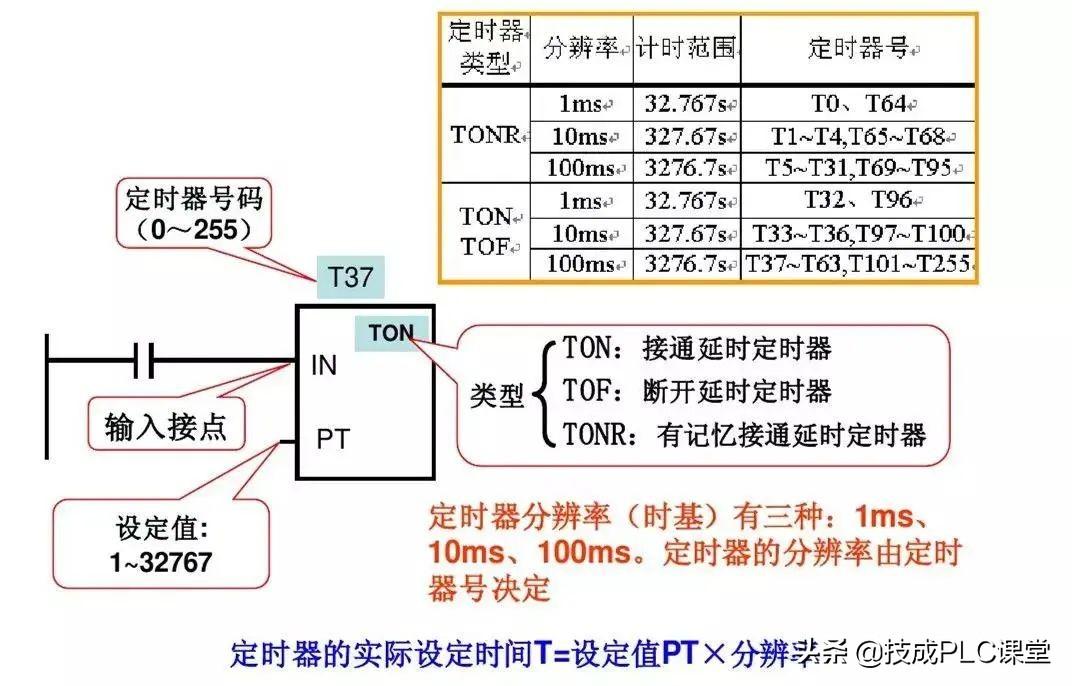

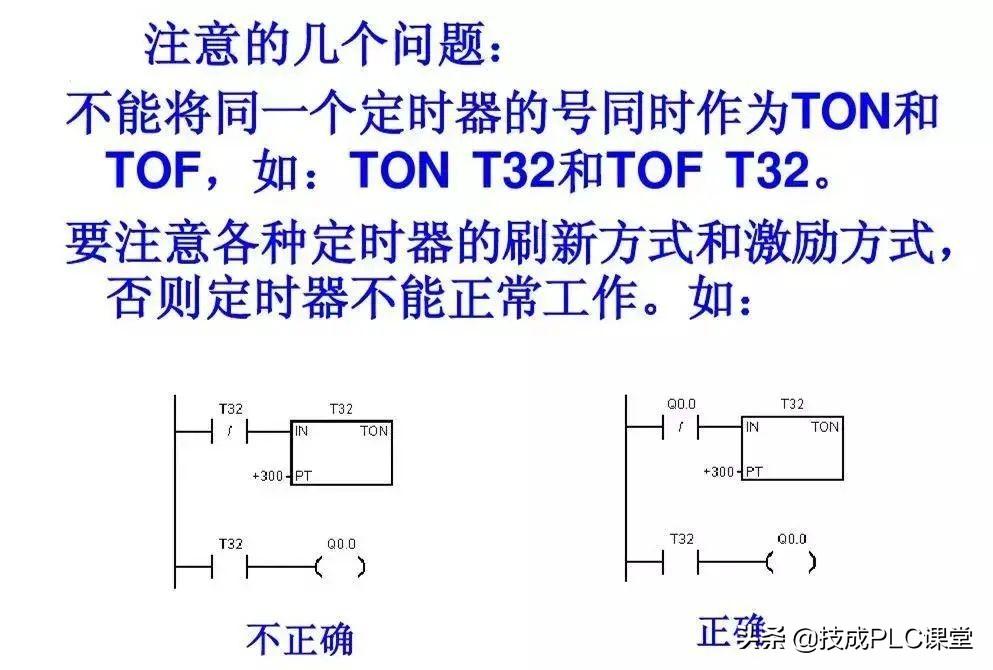

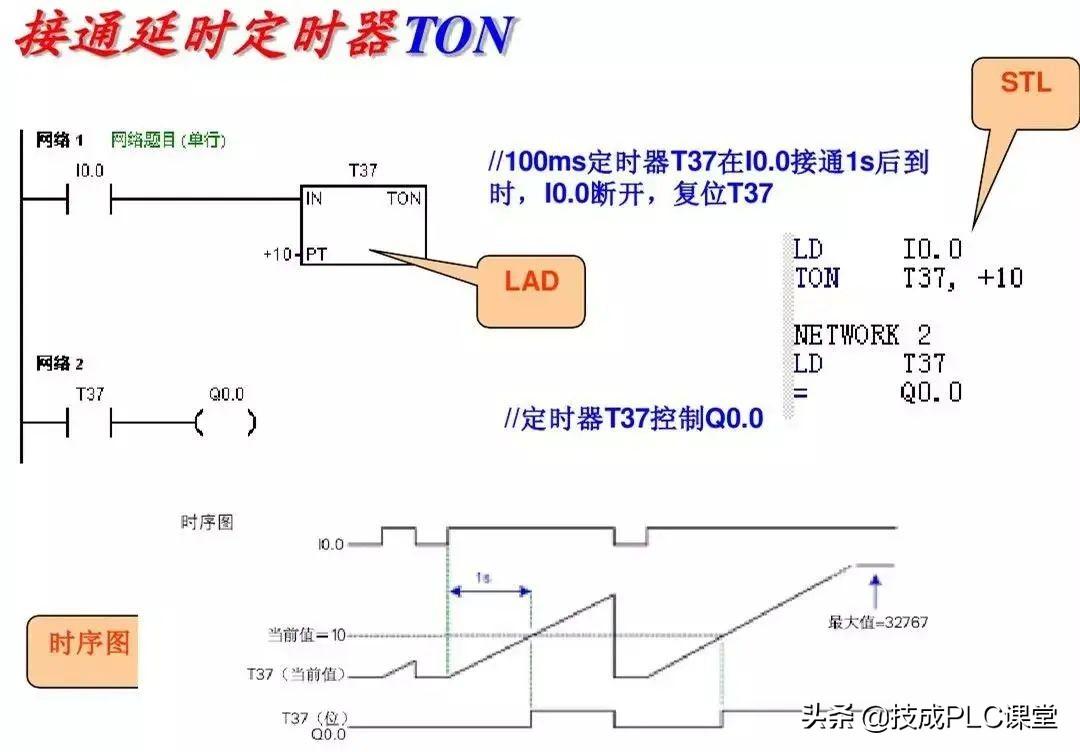

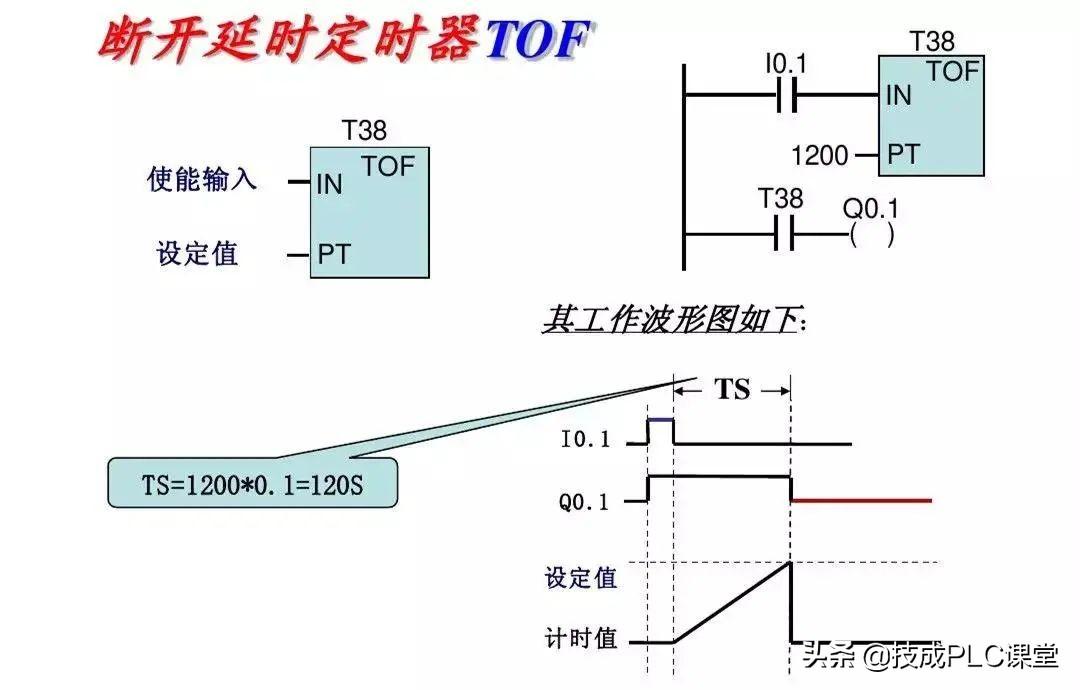

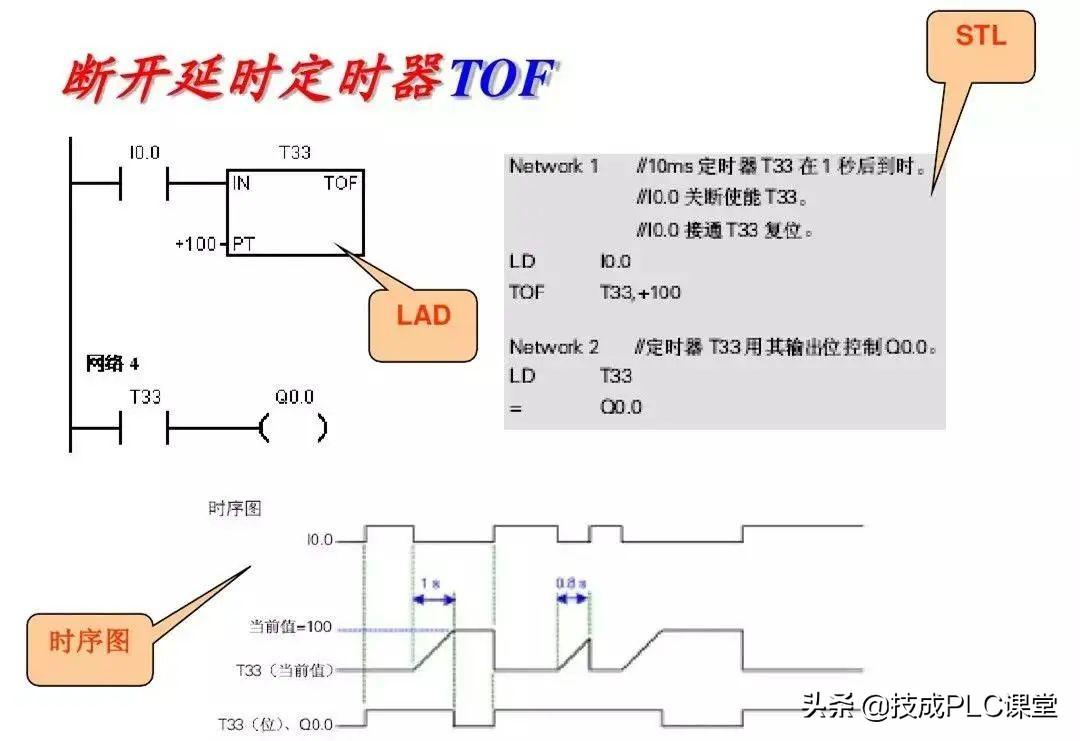

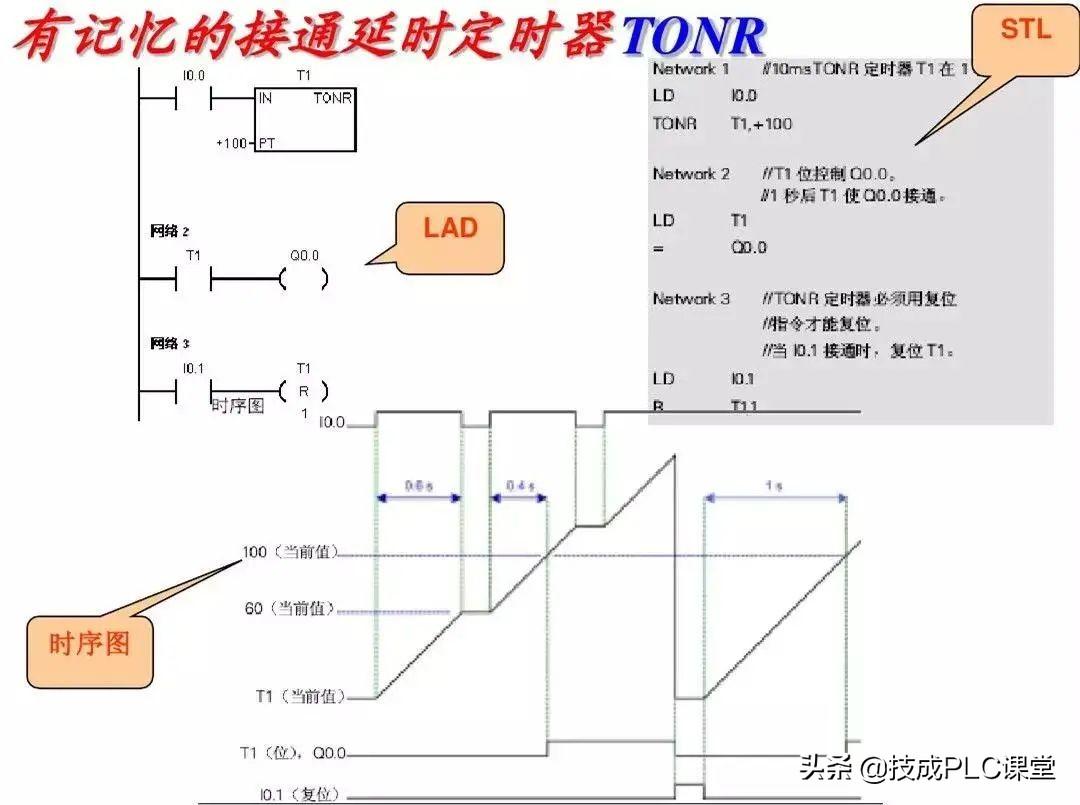

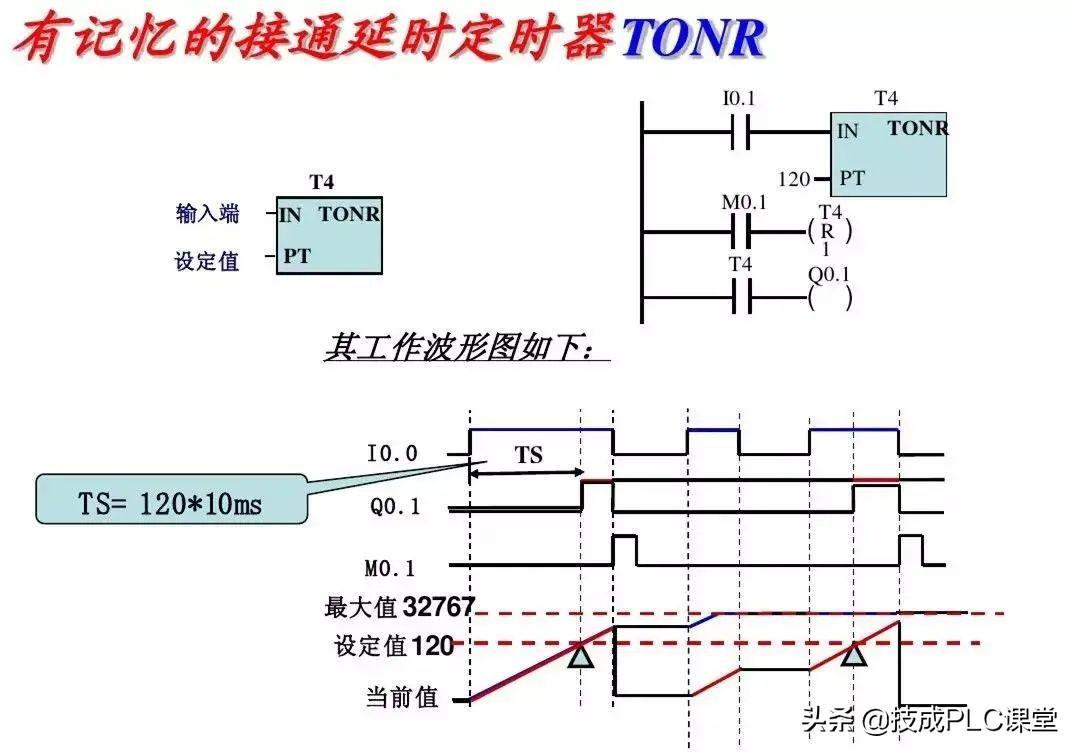

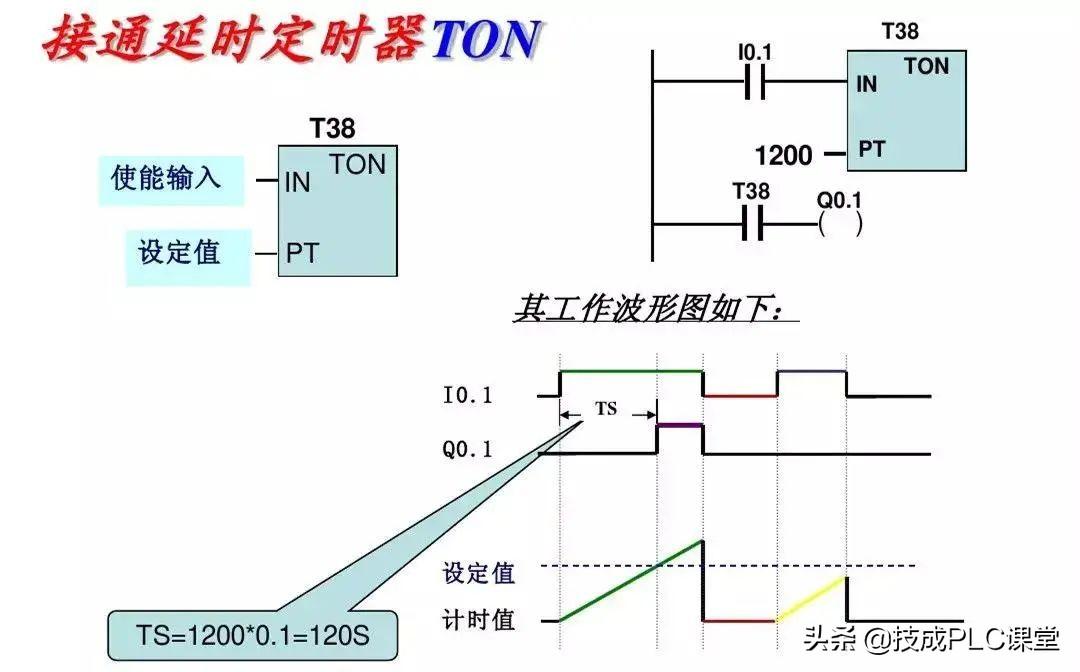

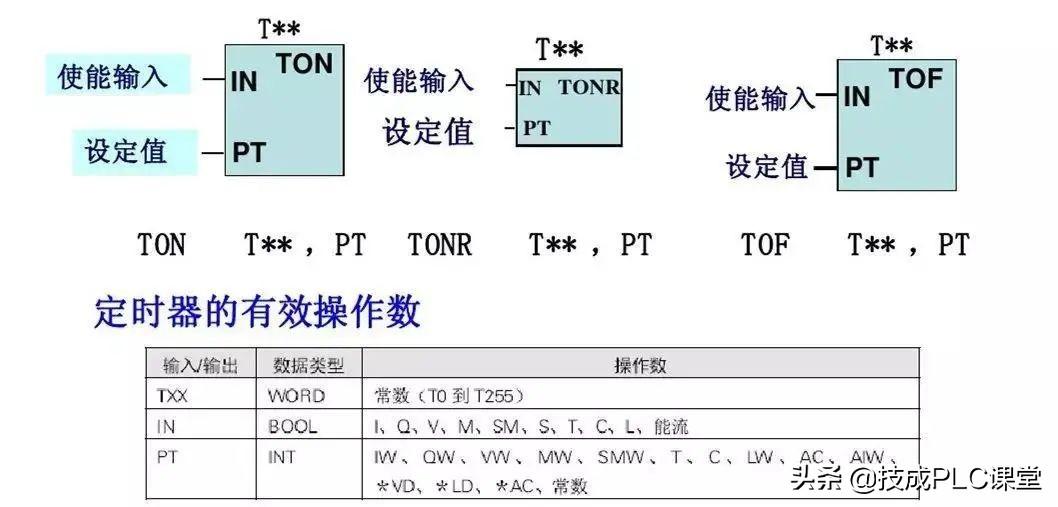

二、定时器指令 包括：接通延时定时器（TON）、有记忆的接通延时（保持型）定时器（TONR）、断开延时定时器（TOF）。S7-200有256个定时器（T0~T255）。

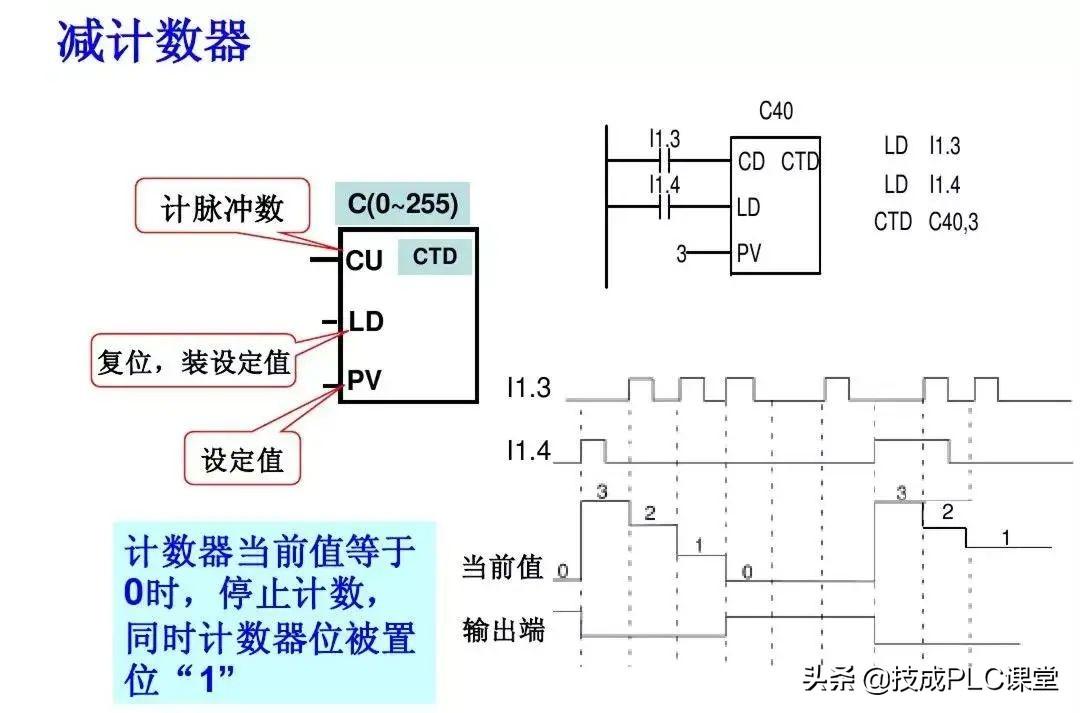

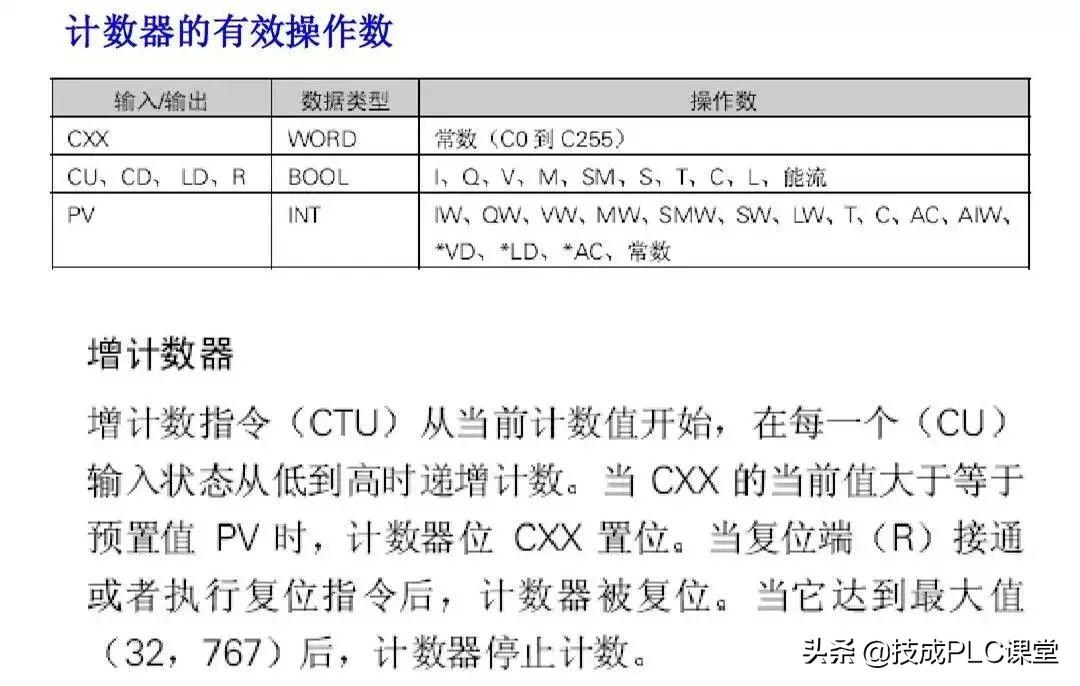

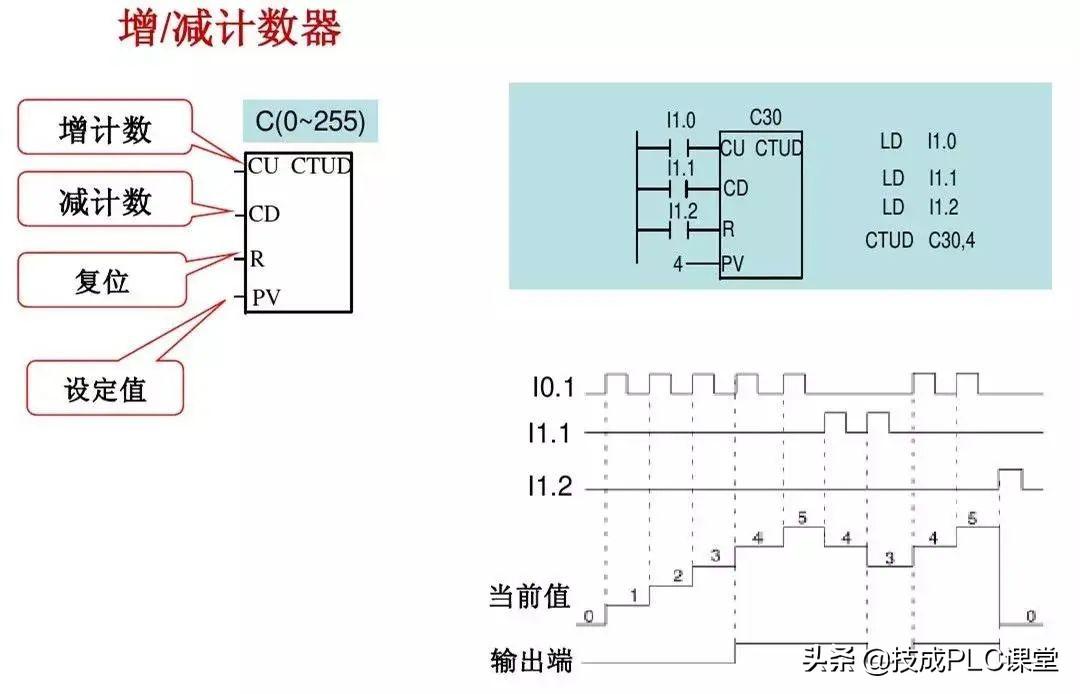

三、计数器指令

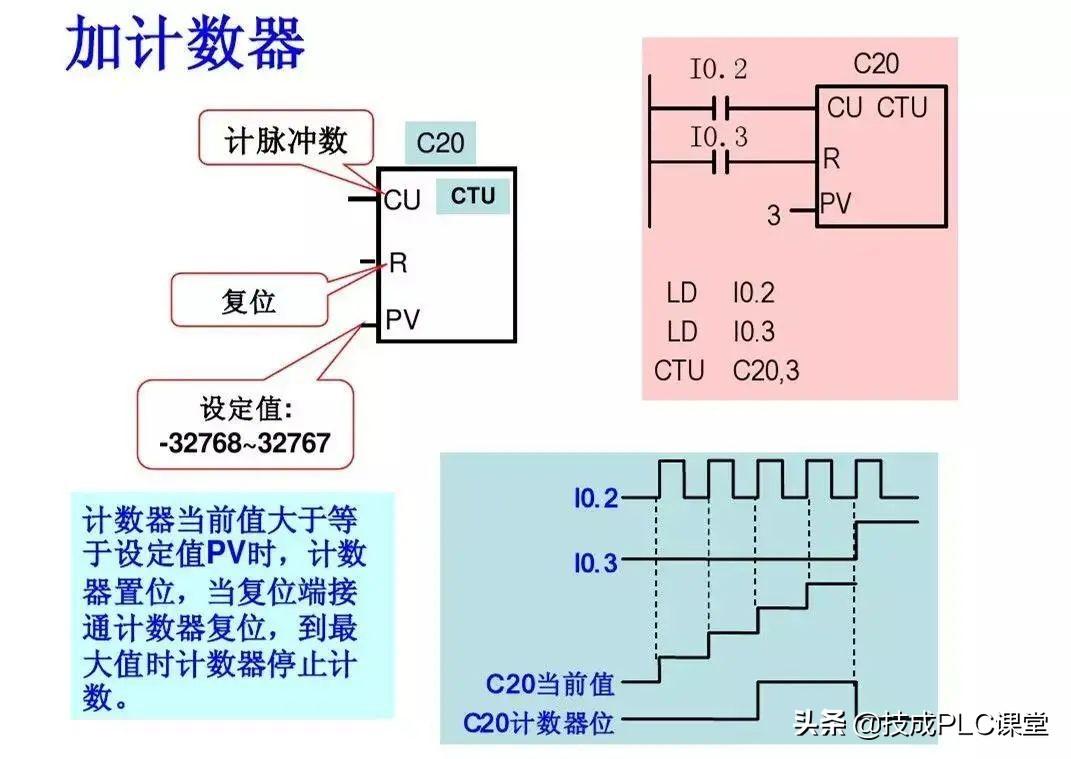

包括：加计数CTU、减计数CTD和加/减计数CTUD总共有256个(C0~C255)。计数器是对PLC内部的时钟脉冲进行计数，而计数器是对外部的或由程序产生的计数脉冲进行计数。计数器累计计数的当前值(16位有符号整数)，它存放在计数器的16位(bit)当前值寄存器中。

每个计数器只有一个16位的当前值寄存器地址。在一个程序中，同一计数器号不要重复使用，更不可分配给几个不同类型的计数器。

以上内容选自网络，侵删
