一分钟教你西门子1200PLC程序上传

关注“PLC发烧友 ”，一起涨知识！

01 站点的上载

STEP7 V13 及以上版本功能：将设备作为新站上传（硬件和软件）

软件要求： TIA Portal V13及以上版本

固件要求： S7-1200 V4.0及以上版本

只要满足上述条件，就可以使用"上传设备作为新站（硬件和软件）"功能从在线连接的设备上将硬件配置与软件一起上传，并在项目中使用这些数据创建一个新站。

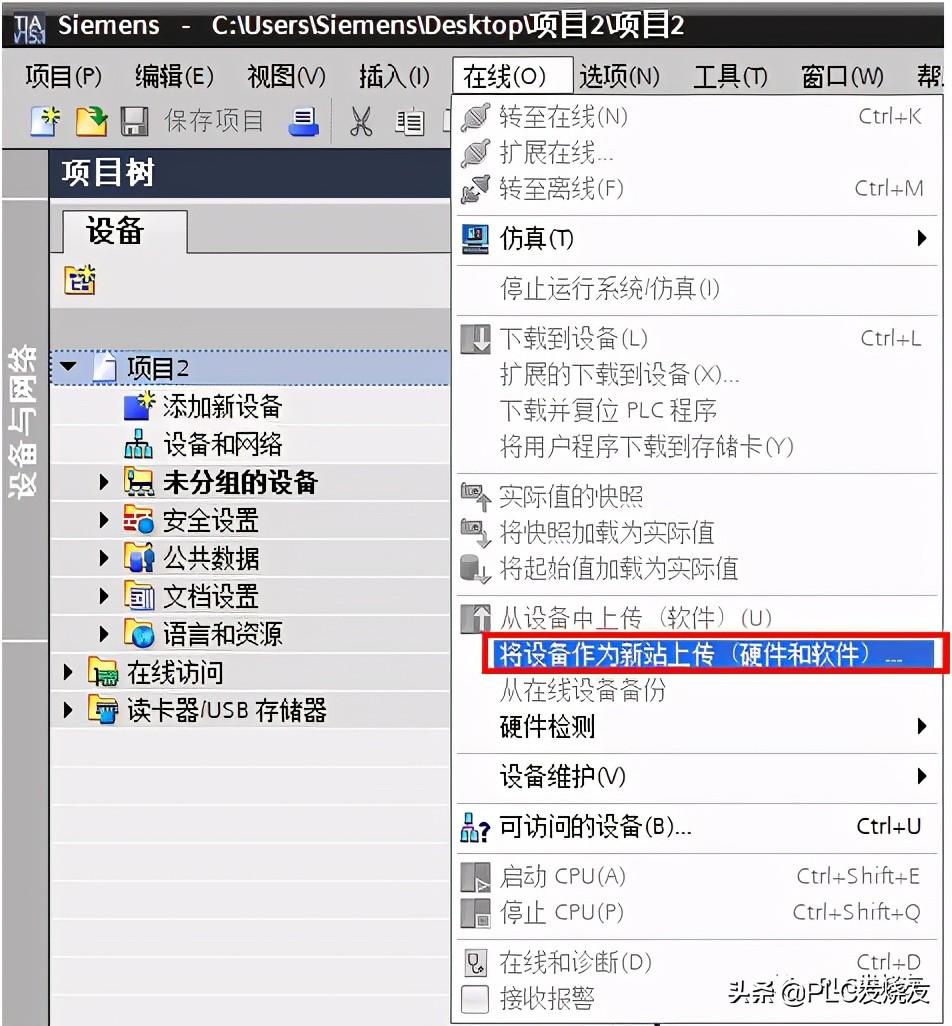

1、在项目树中选择项目名称。在“在线”菜单中，选择“将设备作为新站（硬件和软件）”。打开“将设备上传到 PG/PC”对话框。

设备作为新站（硬件和软件）

2、在“将设备上传到 PG/PC”对话框中执行以下操作

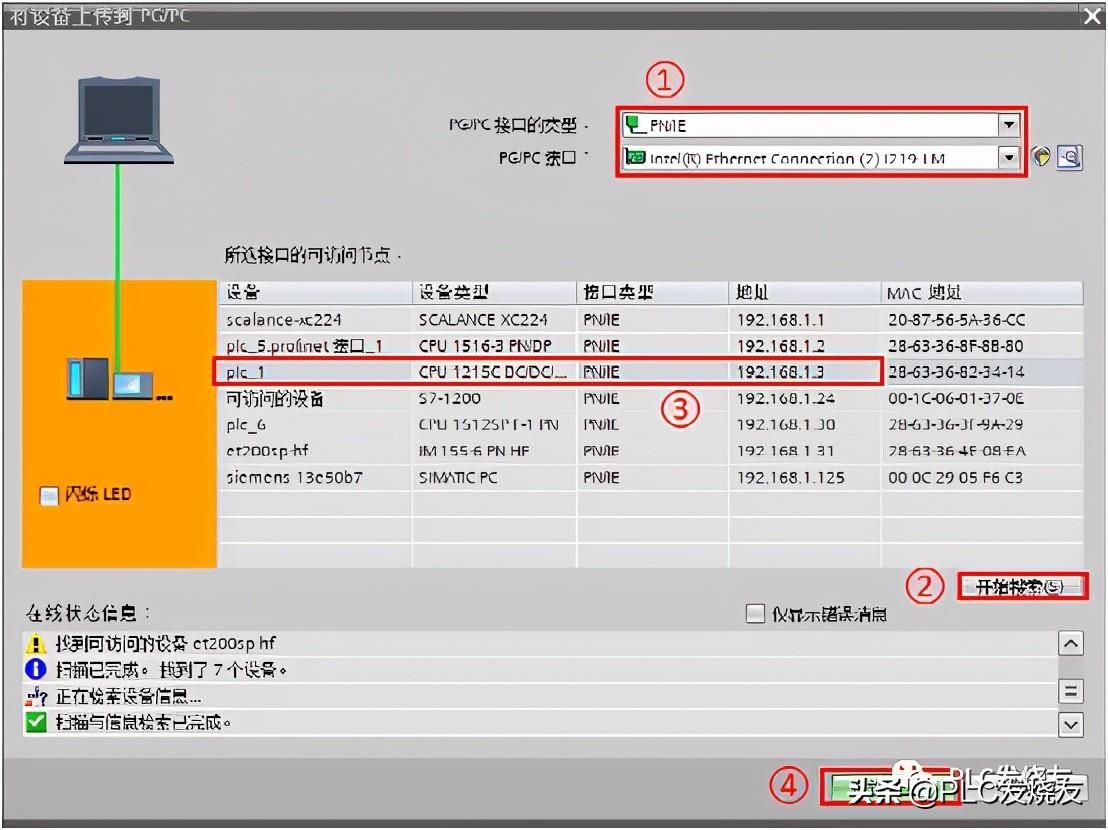

图2 将设备上传到 PG/PC

①PGPC接口的类型选择PN/IE，接口选择电脑网卡

②点击“开始搜索”按钮

③在搜索到的设备中选择需要上传的设备

④添加“从设备上传”按钮

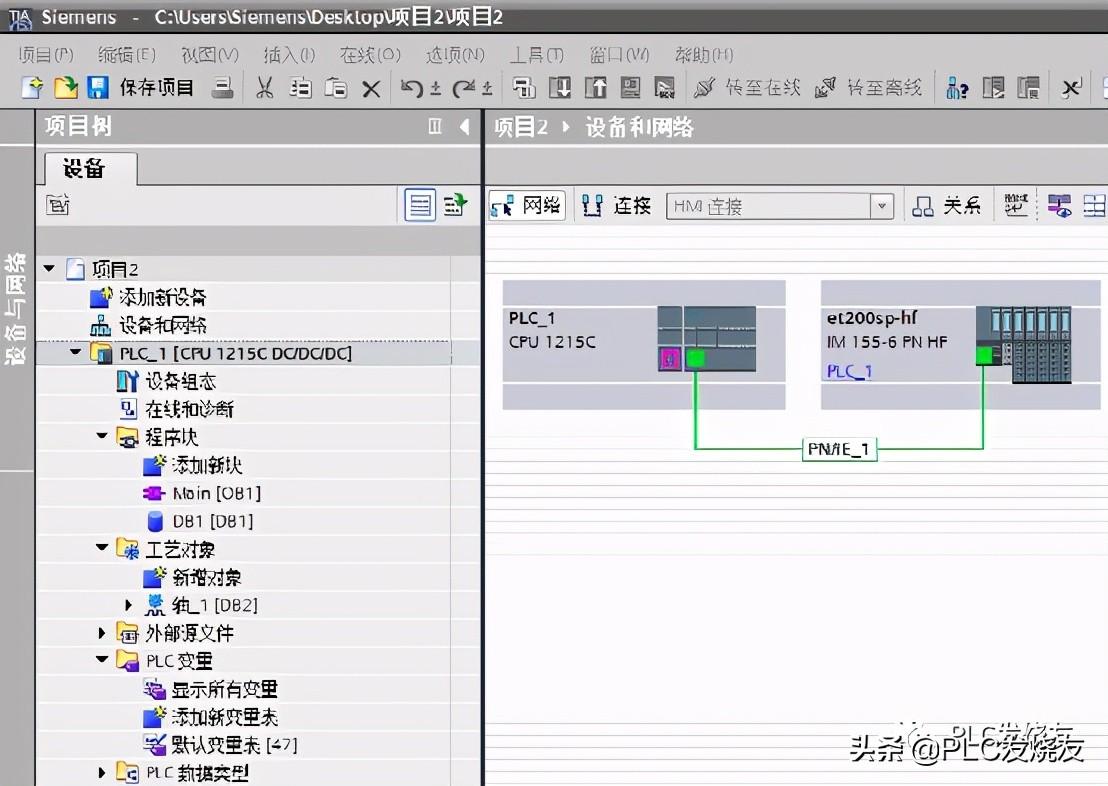

3、上载成功后，可以获取 CPU 完整的硬件配置和软件。

图3 上载成功

软件部分主要包含：包含注释的程序、包含注释与符号名的DB块、工艺对象配置、包含注释的PLC变量表、PLC数据类型、文本列表等。

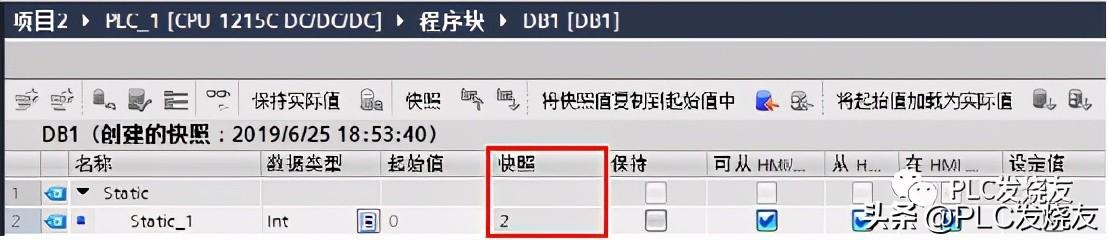

4、值得注意的是上传的DB块包含起始值与快照值，快照值也就是上传时DB块变量的实际值，可以用来将其加载为实际值或初始值。

图4 DB块快照值

02 上传要点

1、要上传的硬件配置和软件必须与 TIA Portal 软件版本兼容。如果设备上的数据是由前版本程序或不同的组态软件创建的，则需确保它们是兼容的。

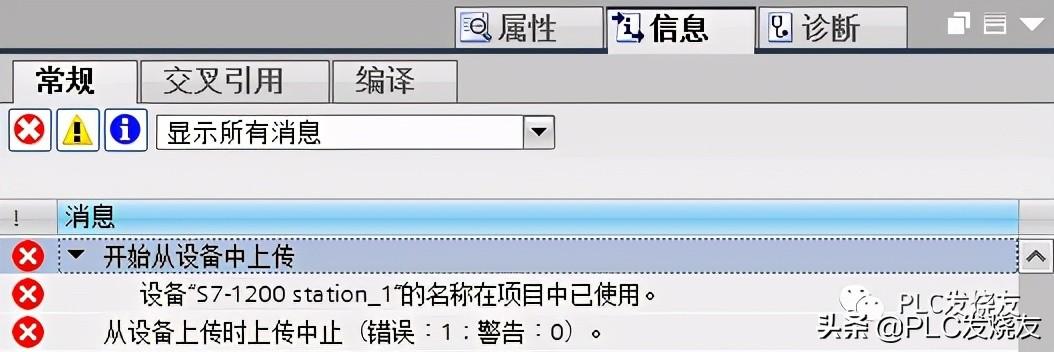

2、 执行将设备作为新站上传时报错需确认离线项目中没有配置与在线 PLC 相同名称的站点，否则上传失败。

图5 站点名称相同时上传失败

3、项目中含有TIA Portal 没有的 HSP 或 GSD，则无法上传。

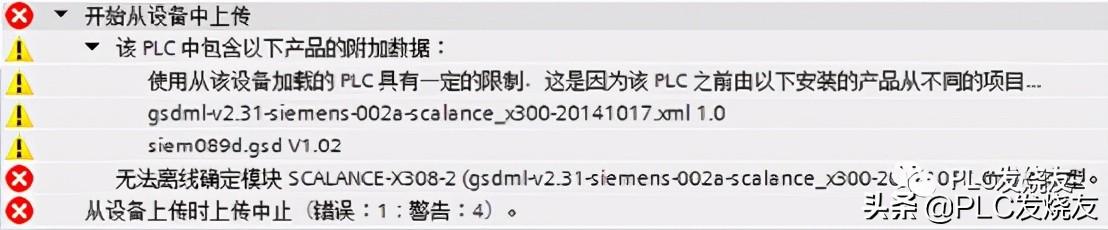

图6 上传含 HSP 或 GSD 项目失败

来源：PLC发烧友，作者：黄亚东，未经授权不得转载！

评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。回复：“西门子全套 ”资料，领取含手册、案例、软件等西门子电子资料，不要忘记领取哦~

史上最齐｜1000套+电气资料免费领取，工控人必须人手一份

“电工证什么时候能考过？”

“PLC怎么才能学会？”

“如何才能独自完成一个项目？”

这是所有电气人每日三省吾身的问题

你渴望速成，

渴望借鉴前人的经验，

却苦于每天

没有充足的时间搜集相关资料！

如果你有上述困扰，恭喜你找对地方了！

话不多说，马上安排

↓↓↓

【文末免费领取本文资料】

【文末免费领取本文资料】

【文末免费领取本文资料】

↓↓↓

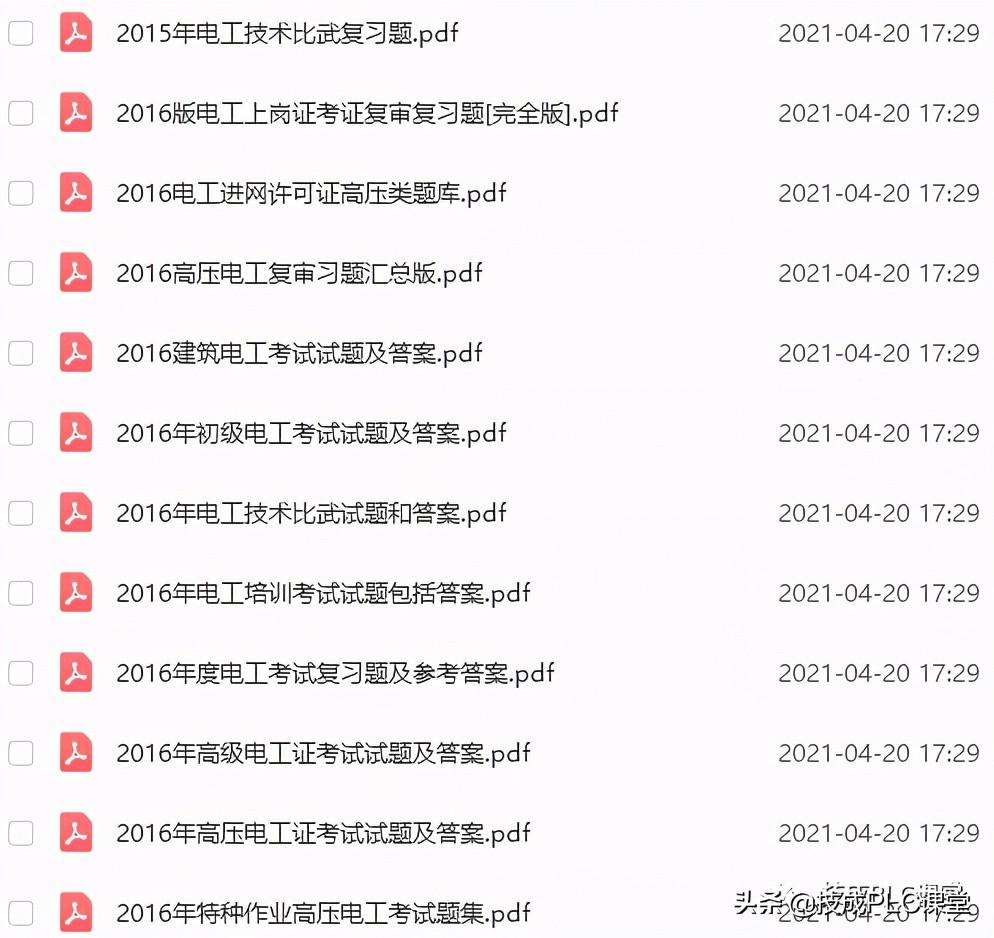

50套历年电工考题

2015年~2020年电工考题，包含：高低压电工、中高级电工、维修电工 等考题，类型非常齐全，很适合我们目前在考证的朋友们。

内容过多，只展示部分

【文末免费领取本文资料】

【文末免费领取本文资料】

【文末免费领取本文资料】

↓↓↓

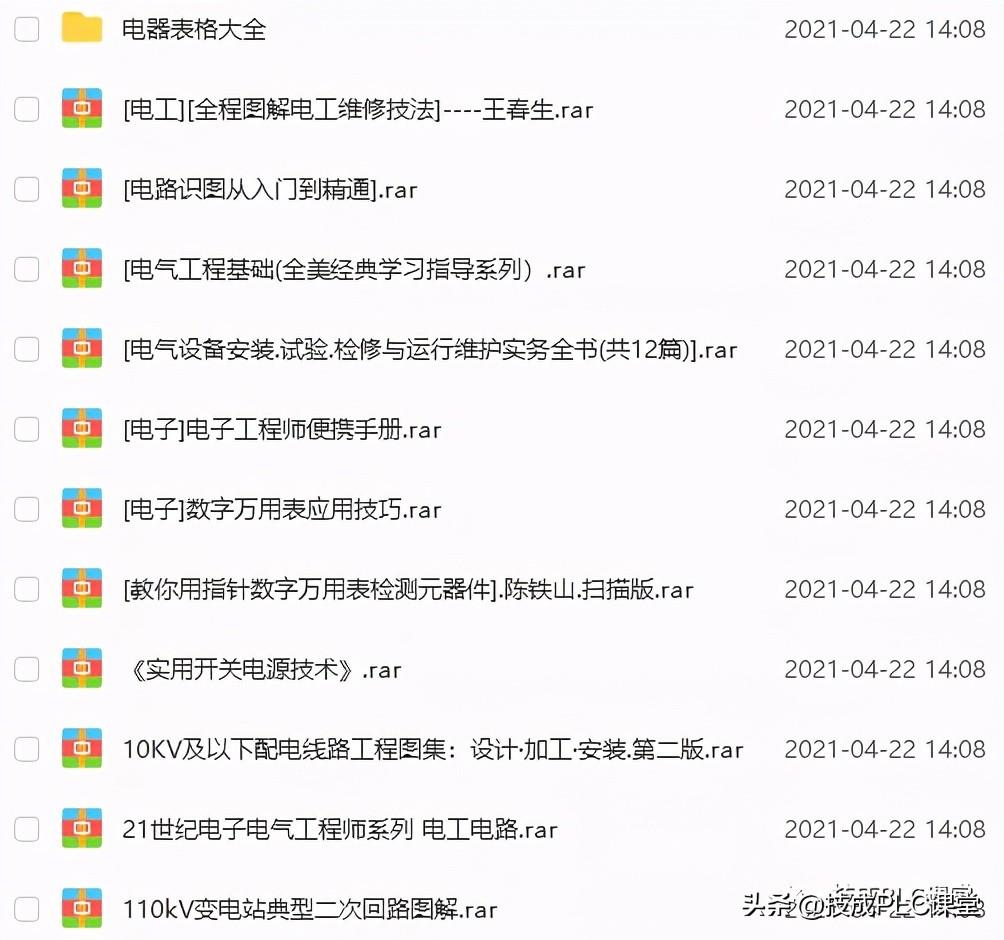

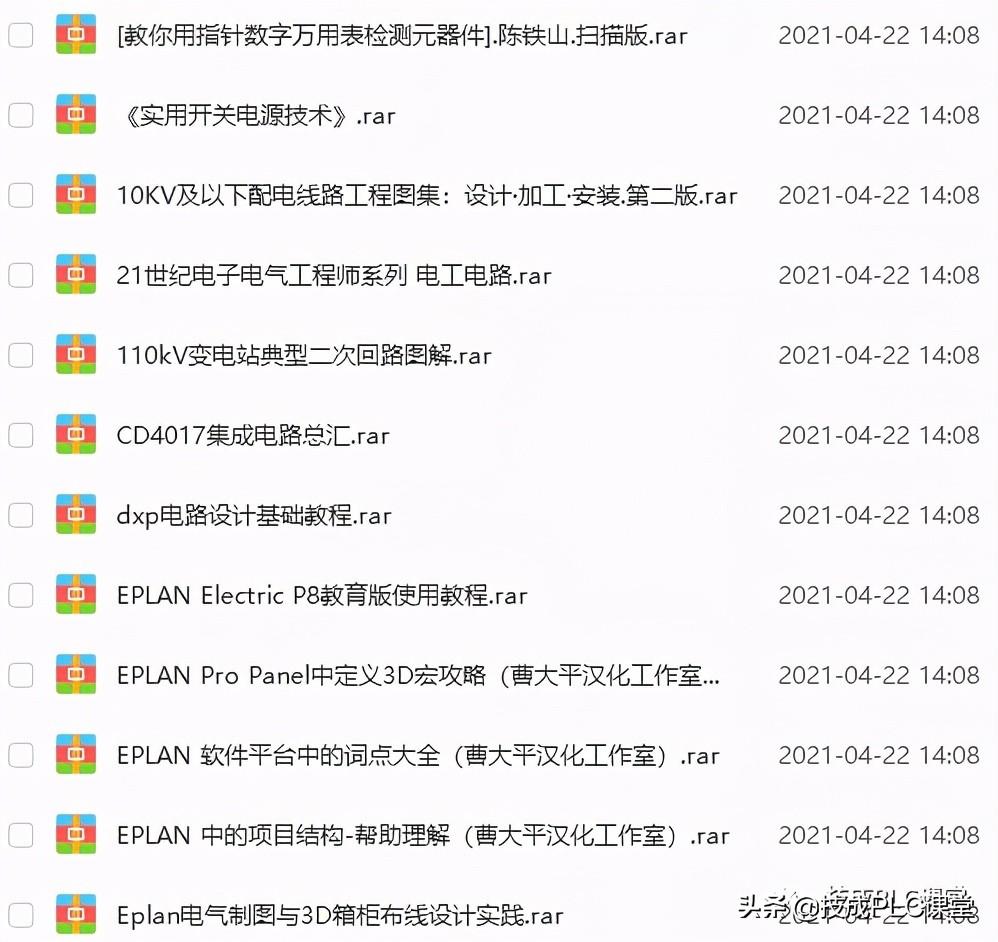

167本电工电子书

167本电工电子书涵盖了电工识图、电器工具的使用、设备维修及软件安装 等等，可以说是一套很完整的电气书籍 了！基本上想要学习的内容，在这里你都能找到！

内容过多，只展示部分

【文末免费领取本文资料】

【文末免费领取本文资料】

【文末免费领取本文资料】

↓↓↓

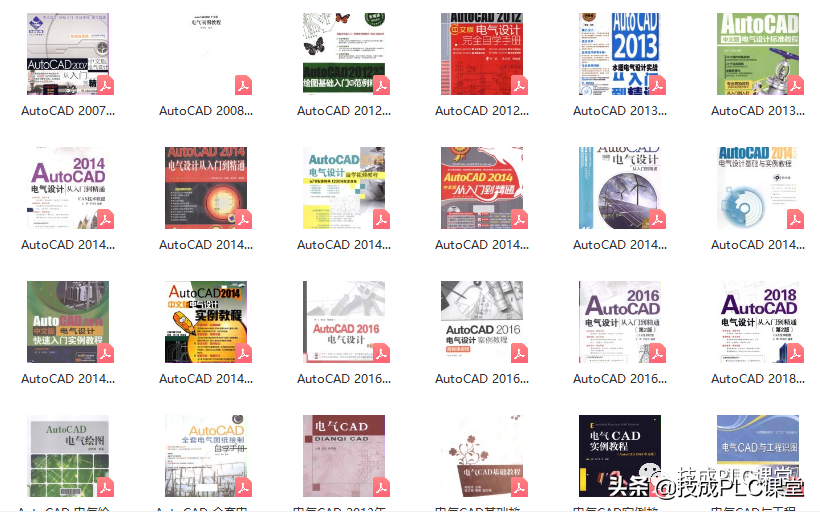

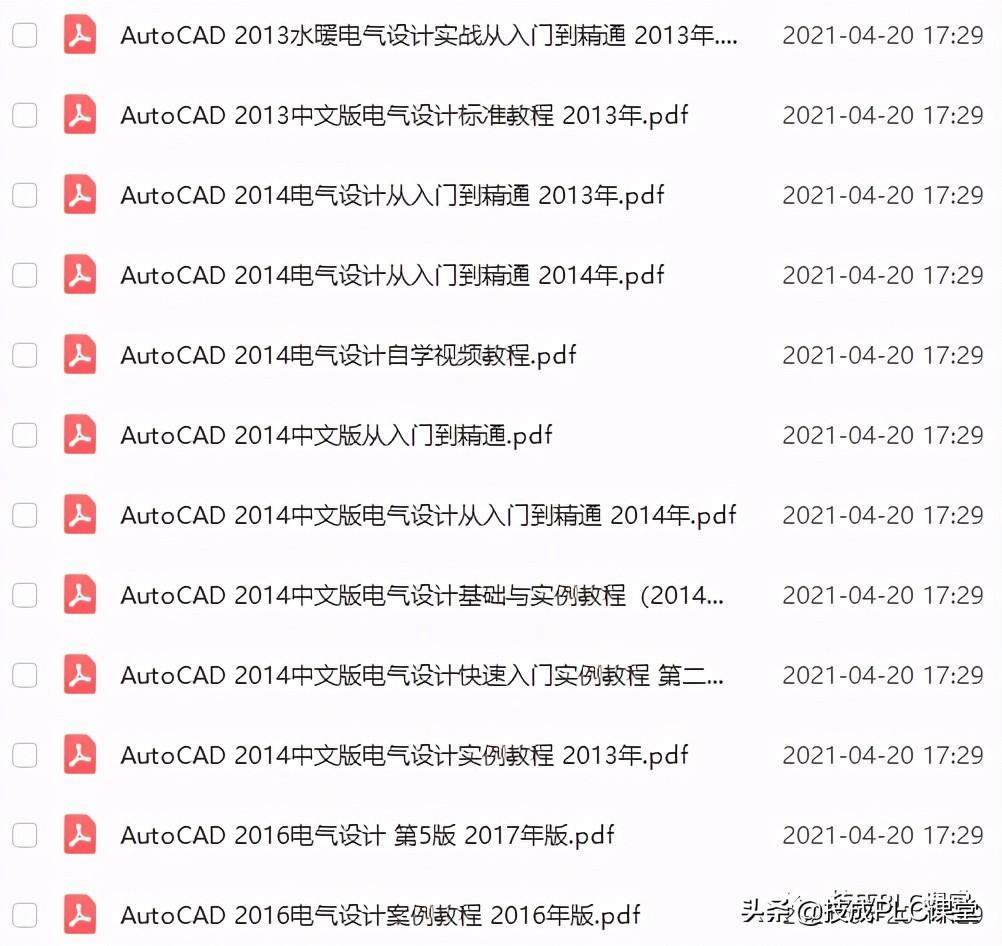

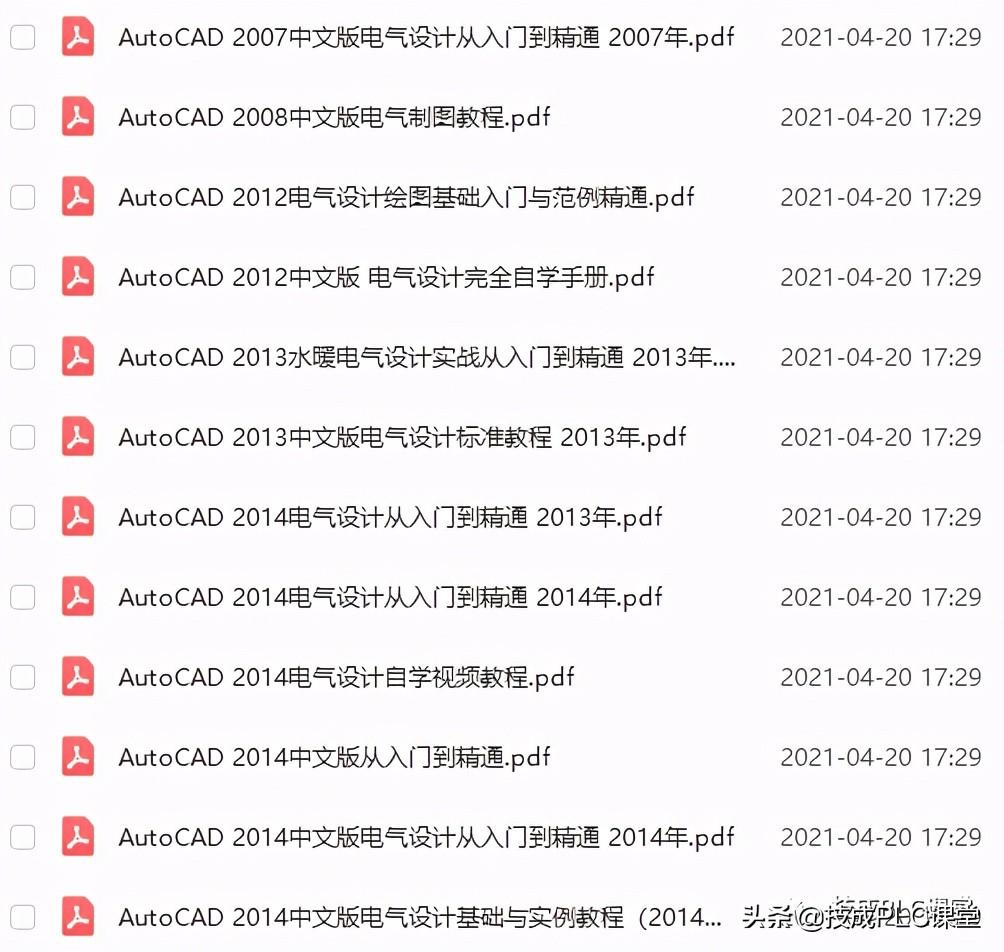

36本CAD电子书

CAD从入门到精通 ，你要的分类我都整理好了你只管拿资料，所有资料均为PDF格式，直接领取就能观看学习。（附赠：CAD软件及安装教程 ）

内容过多，只展示部分

【文末免费领取本文资料】

【文末免费领取本文资料】

【文末免费领取本文资料】

↓↓↓

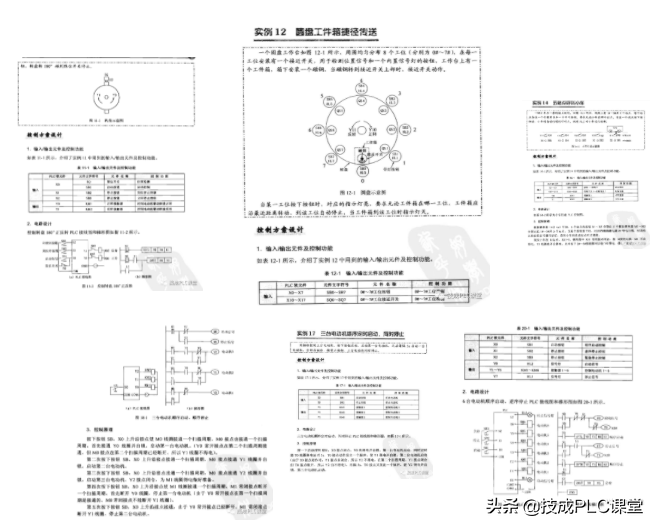

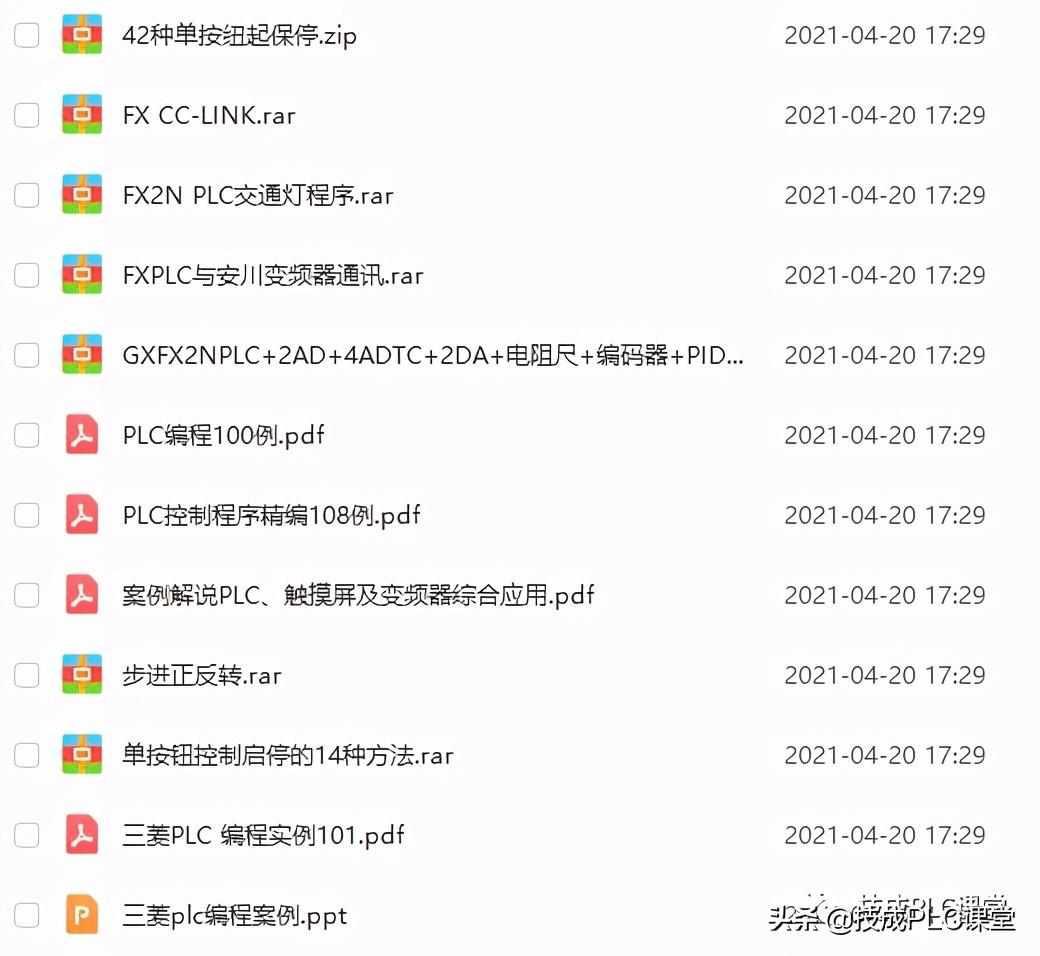

108例PLC控制程序精编

108个PLC编程实例，包括控制方案设计、电路设计、控制原理 等等，相当全面，工控人的最爱。

内容过多，只展示部分

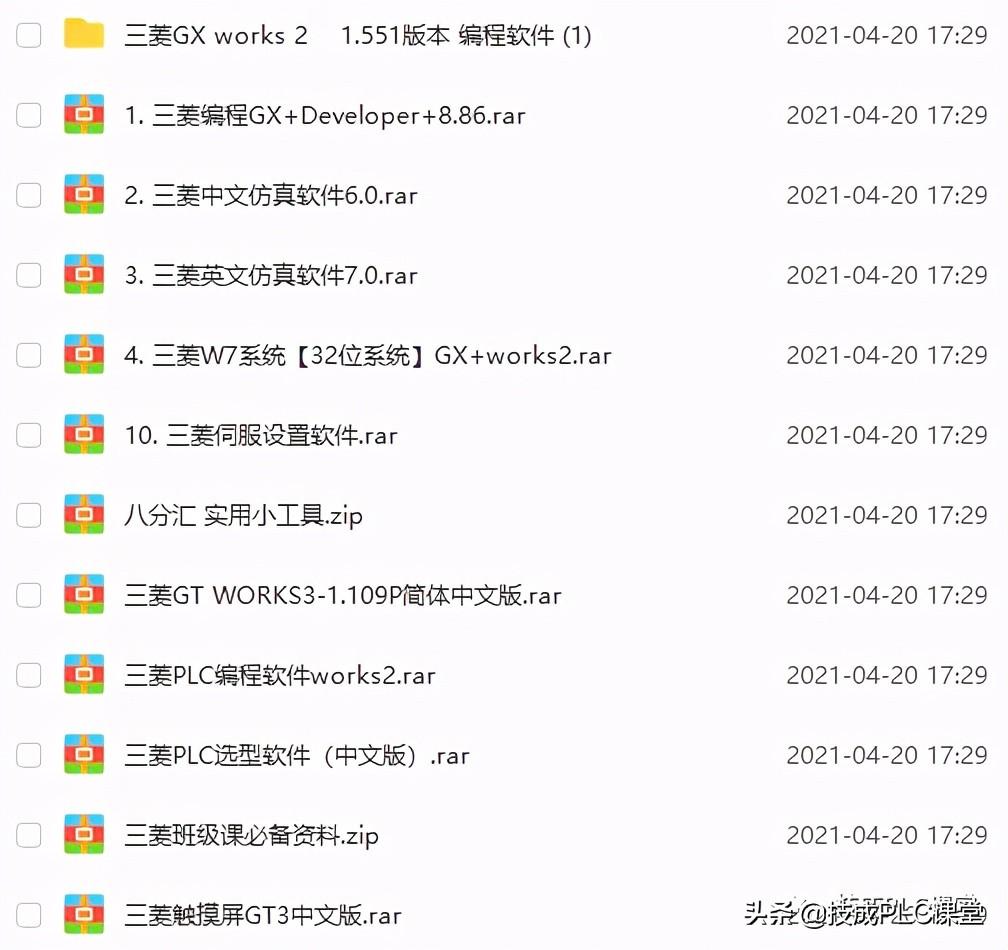

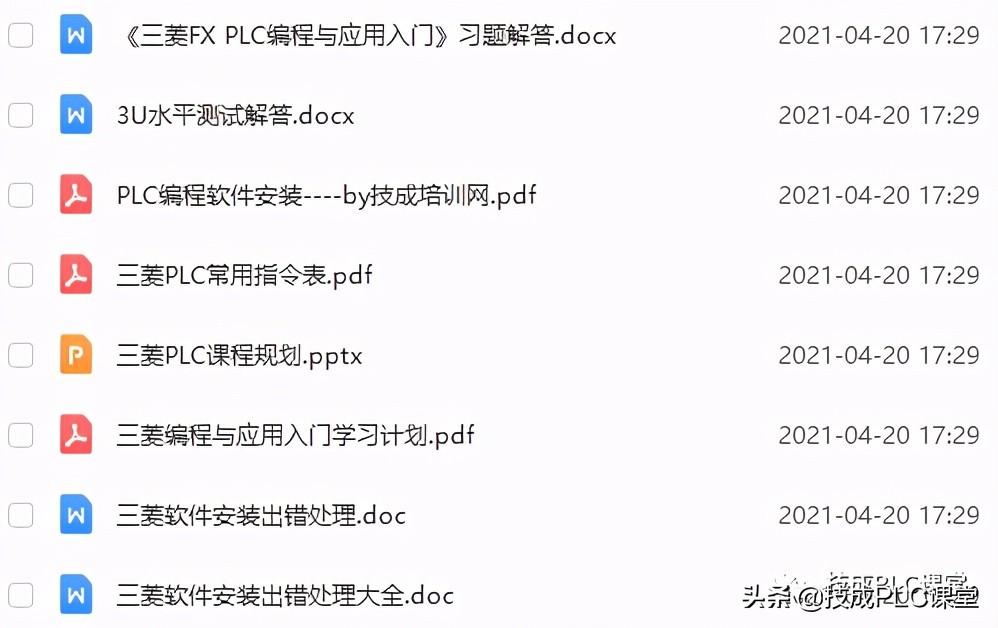

三菱资料合集

三菱资料大合集，含：案例、手册、软件、电子书 等等，资料非常齐全，学习三菱的朋友们赶紧收藏起来！

内容过多，只展示部分

【文末免费领取本文资料】

【文末免费领取本文资料】

【文末免费领取本文资料】

↓↓↓

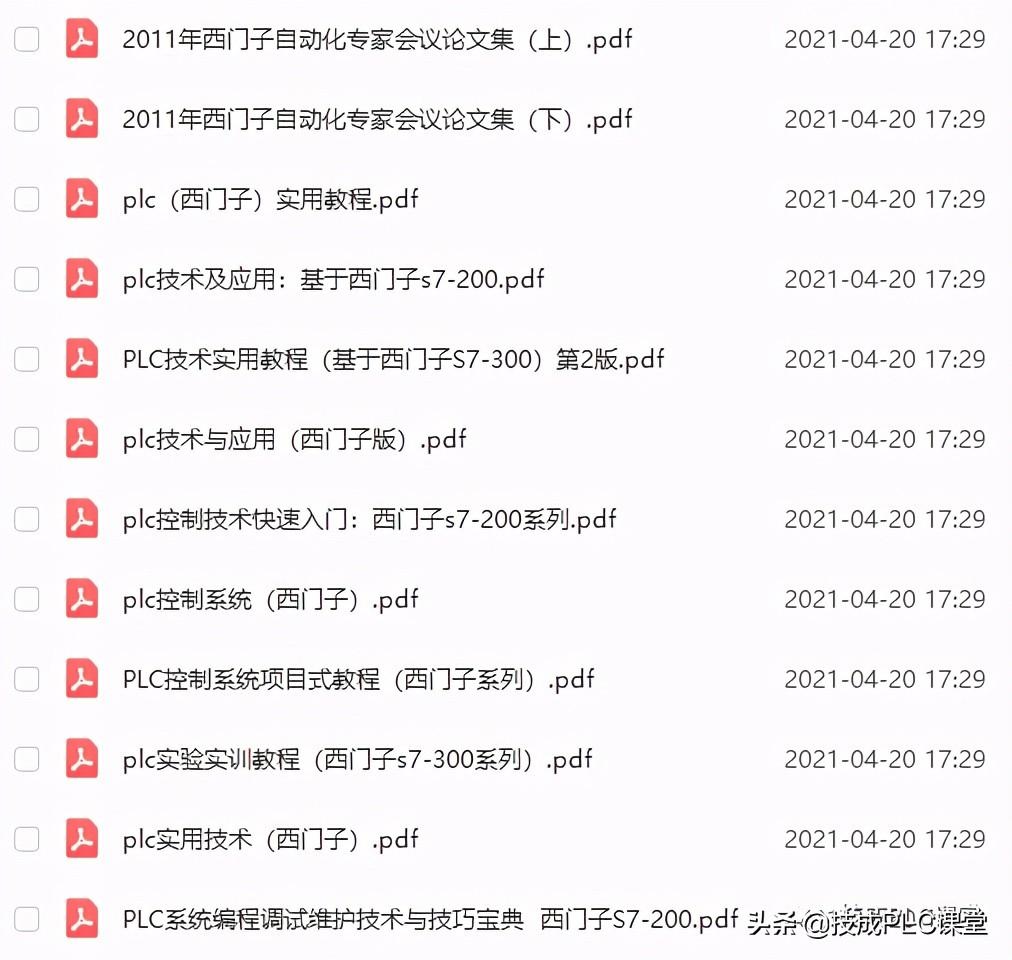

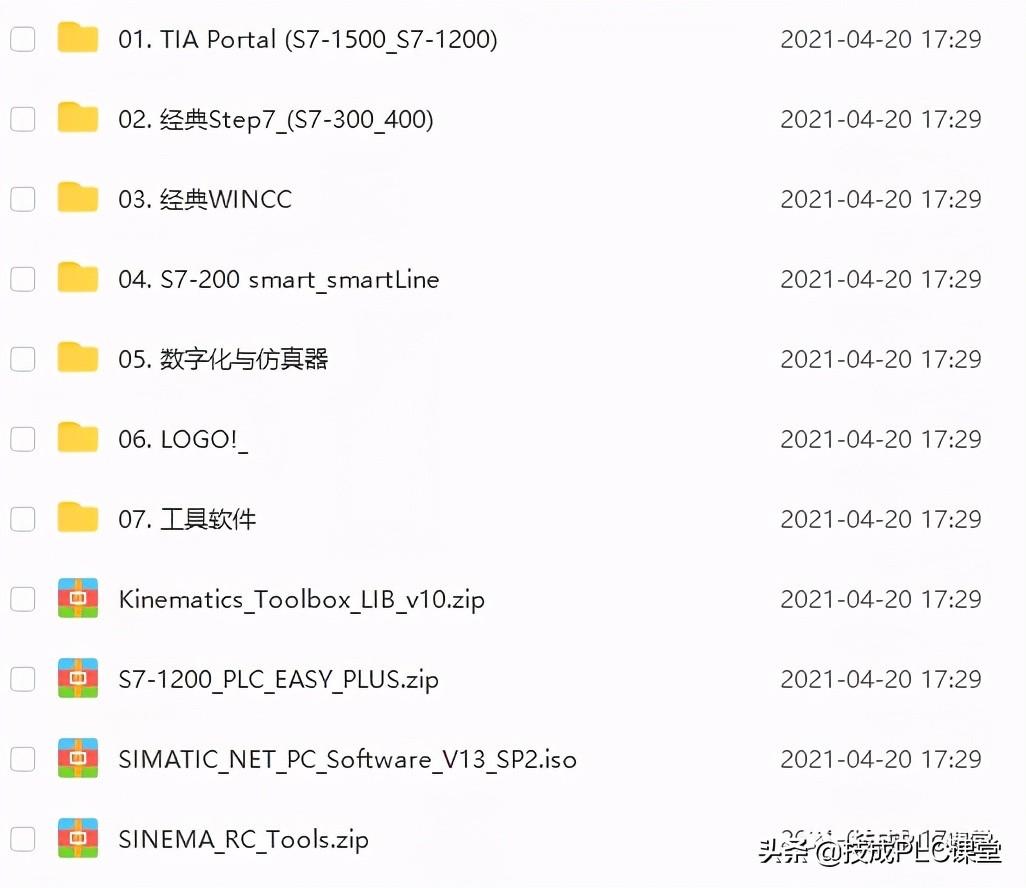

西门子资料合集
