PLC入门：梯形图怎么编写？老电工举了5个例子一步步带你入门PLC

PLC技术人员都知道，梯形图在PLC编程中占有很重要的作用，梯形图可以用来设计电气电路，能够有效的将电气原理图转化为梯形图，进而对PLC进行编程，输入指定的程序来控制现场的自动化设备，关于PLC梯形图，相信很多的PLC老师傅都很熟悉，但是对于刚入门学习PLC的师傅而言就不免得有些吃力了，特别是梯形图转化设计这方面？今天我们就重点来看看PLC梯形图的5个应用实例和具体的经验设计方法：

PLC入门：5个PLC梯形图实例，老电工一步步教你怎么编写梯形图！

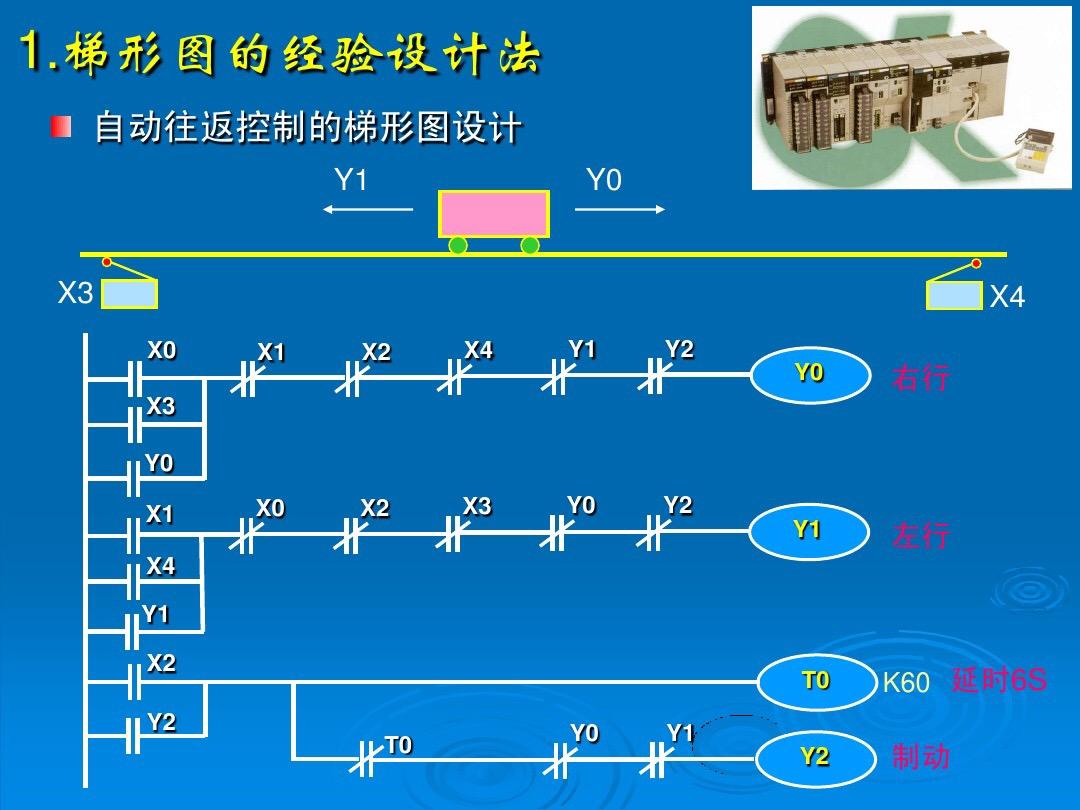

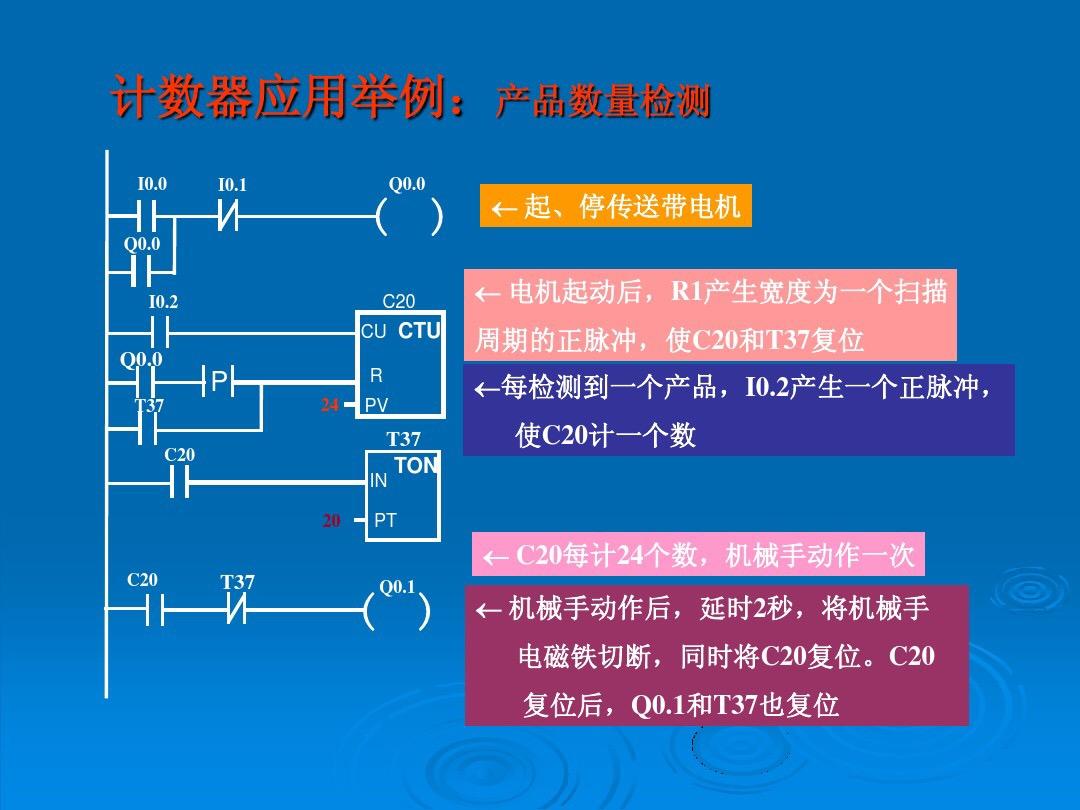

PLC技术人员都知道，梯形图在PLC编程中占有很重要的作用，梯形图可以用来设计电气电路，能够有效的将电气原理图转化为梯形图，进而对PLC进行编程，输入指定的程序来控制现场的自动化设备，关于PLC梯形图，相信很多的PLC老师傅都很熟悉，但是对于刚入门学习PLC的师傅而言就不免得有些吃力了，特别是梯形图转化设计这方面？今天我们就重点来看看PLC梯形图的5个应用实例和具体的经验设计方法：

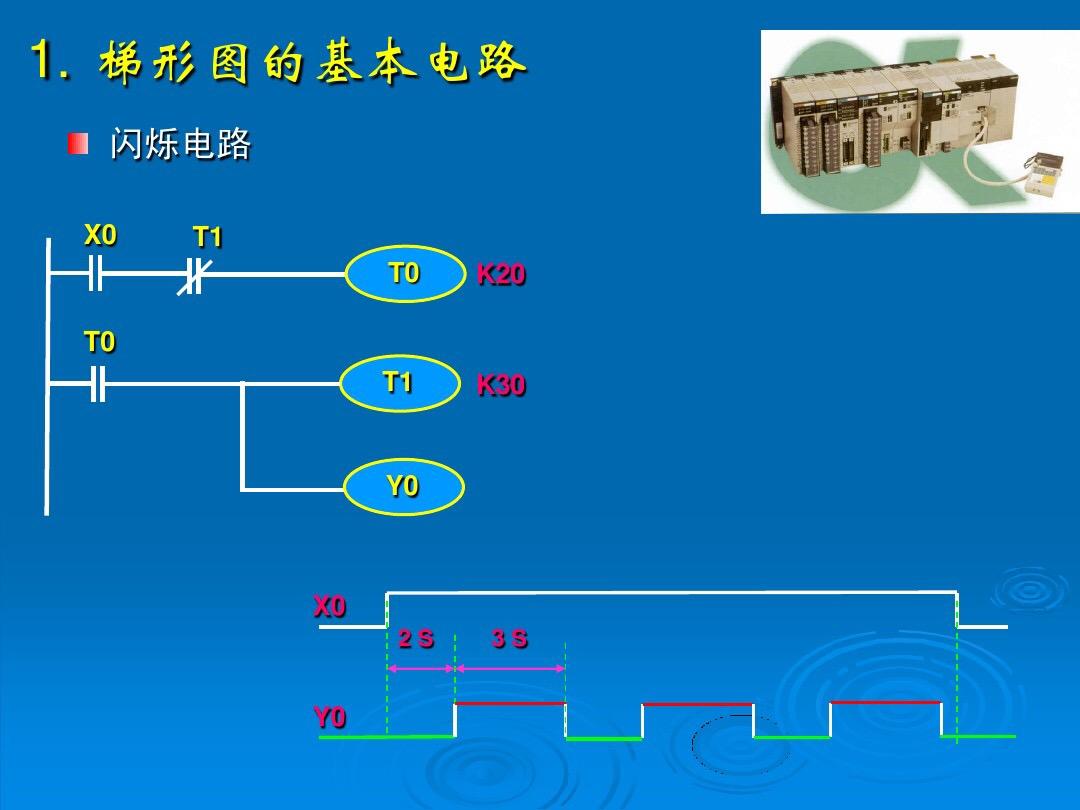

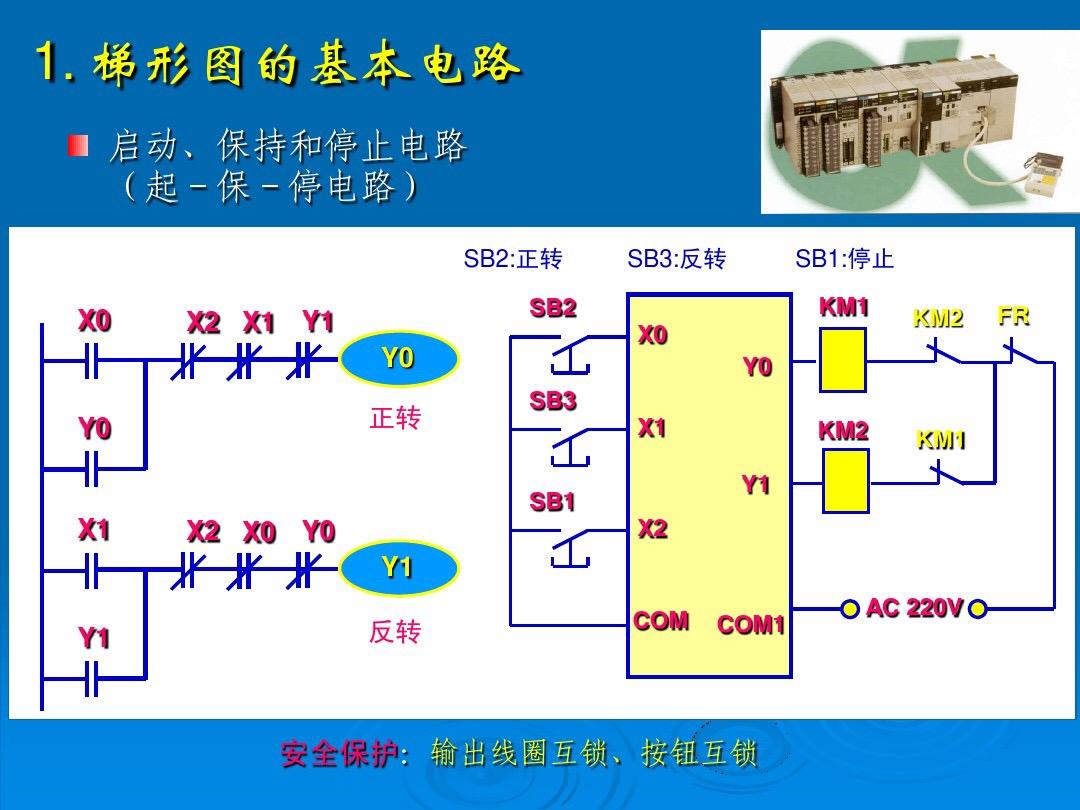

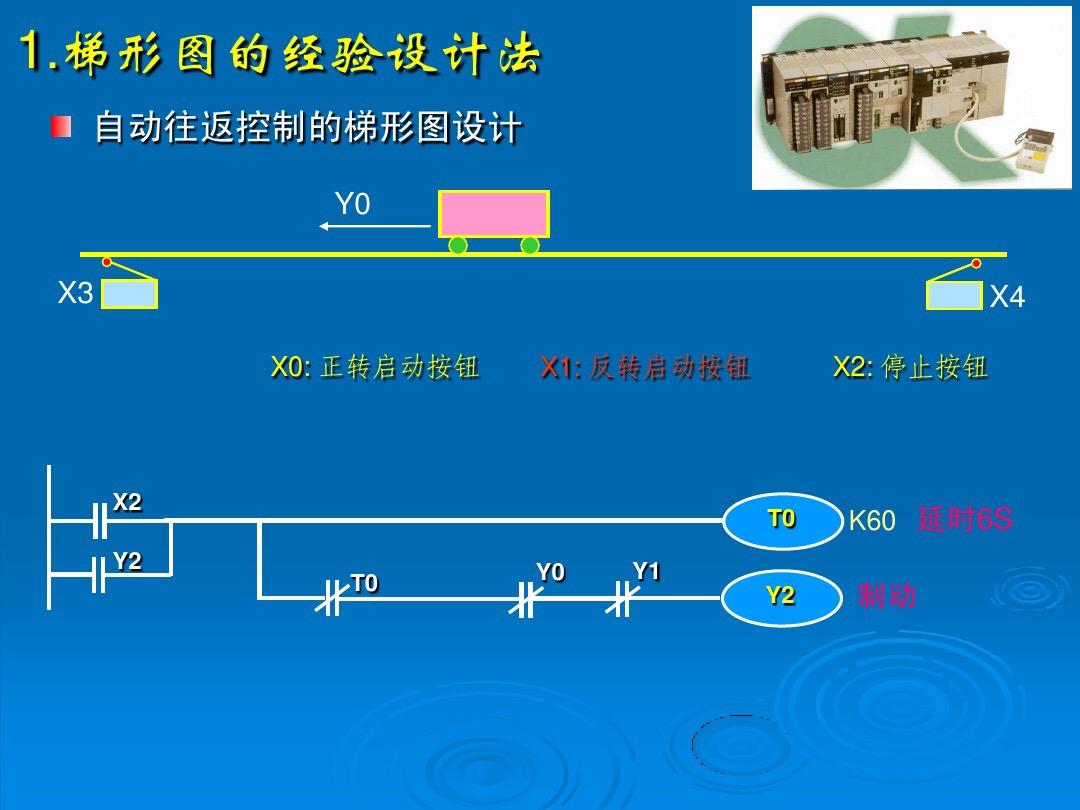

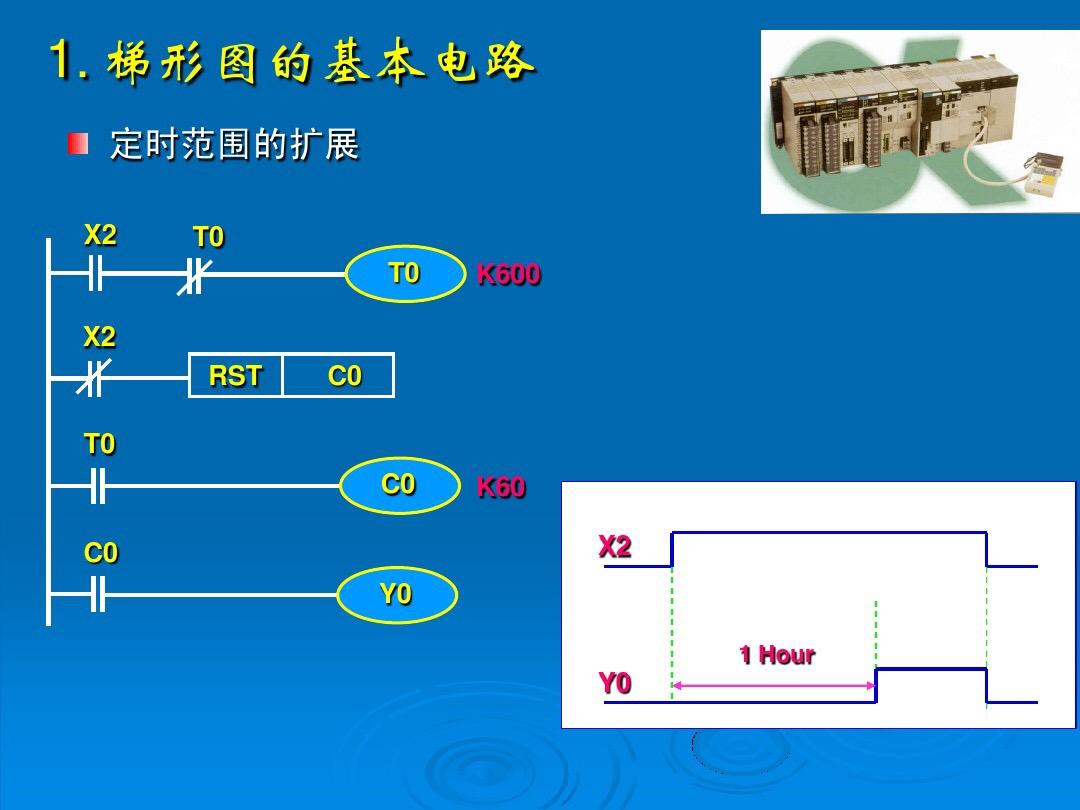

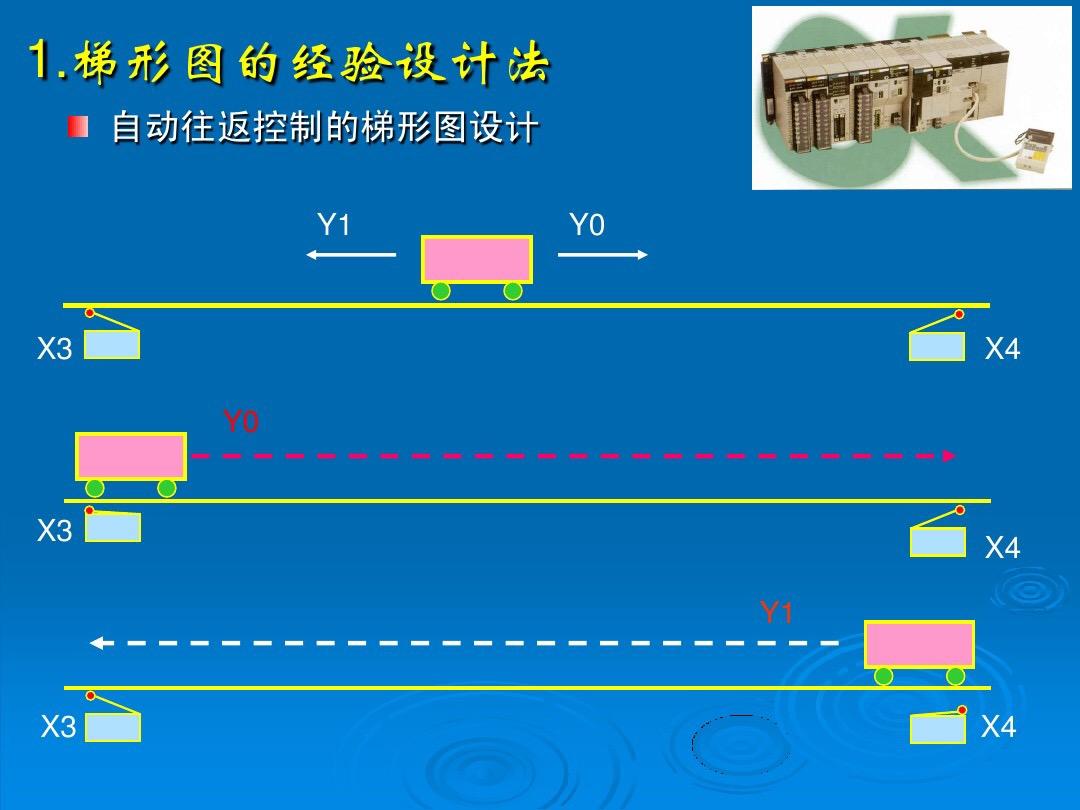

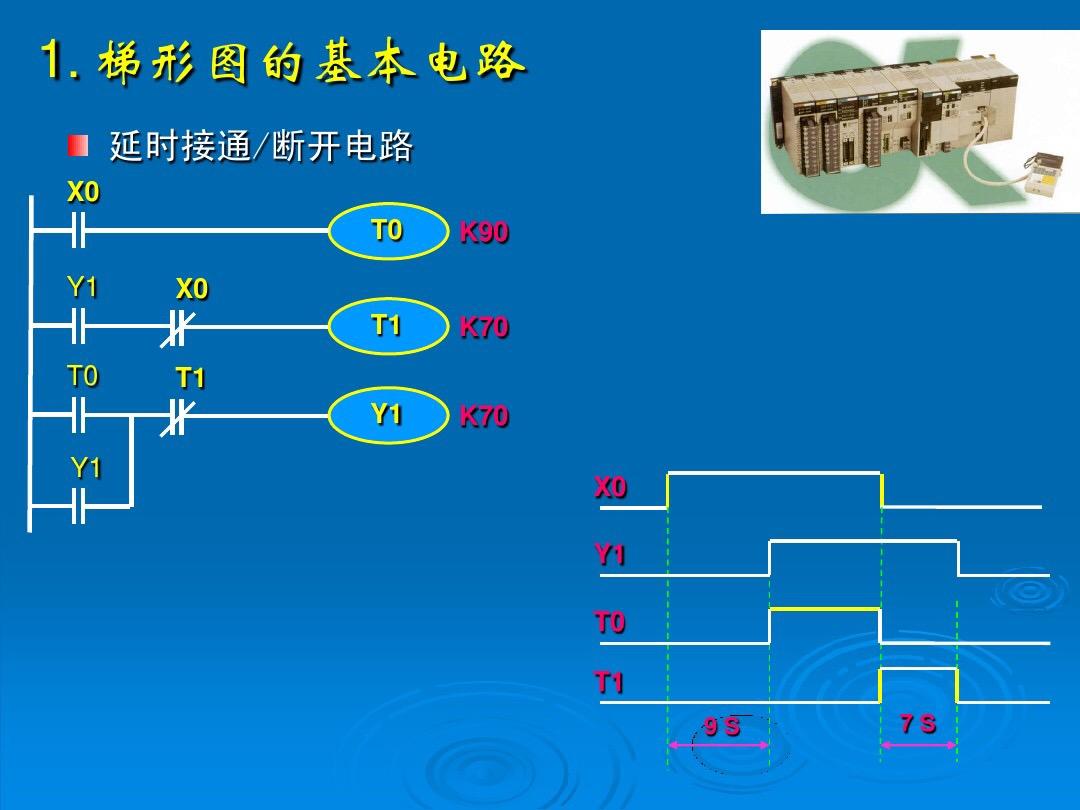

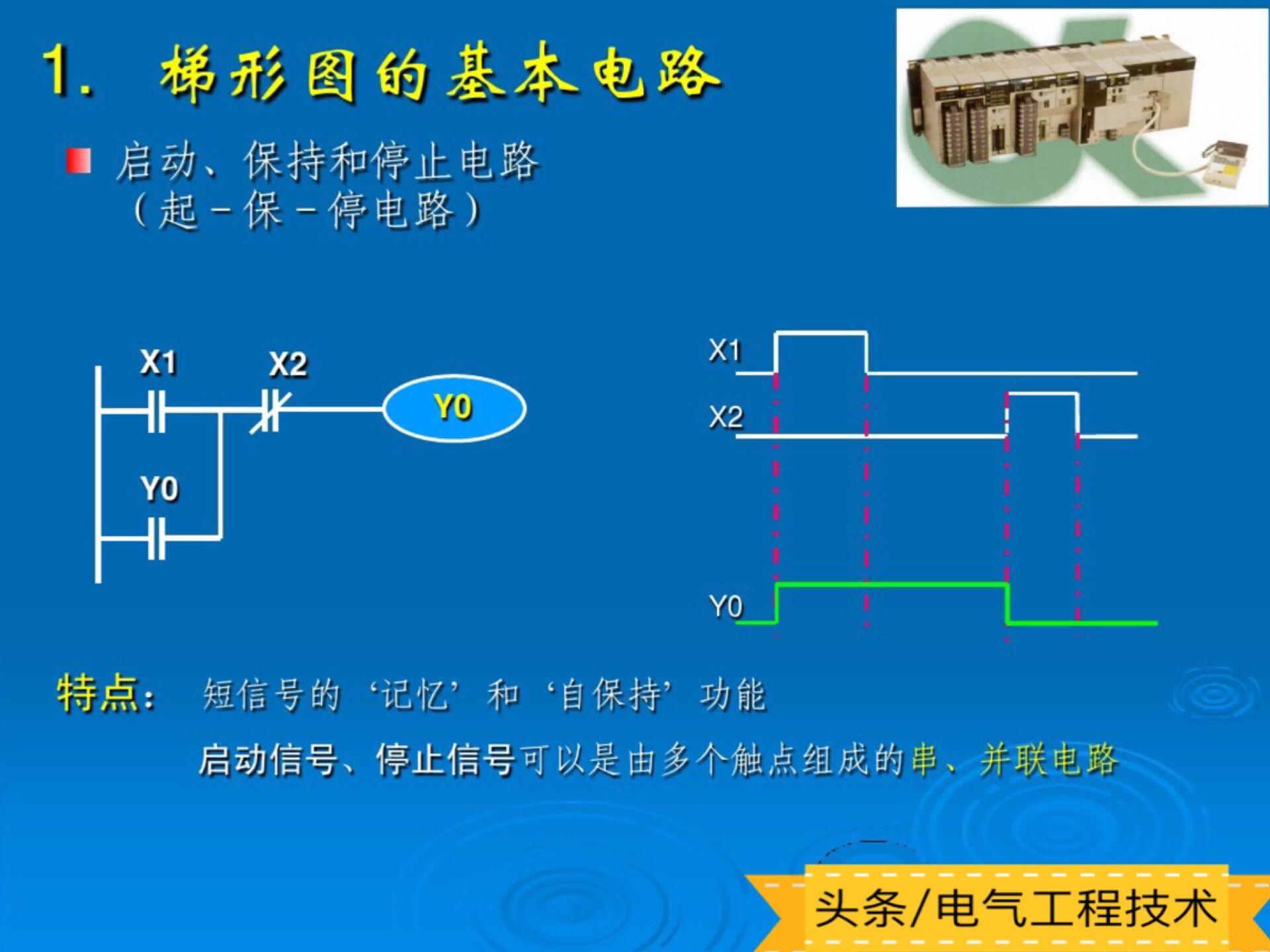

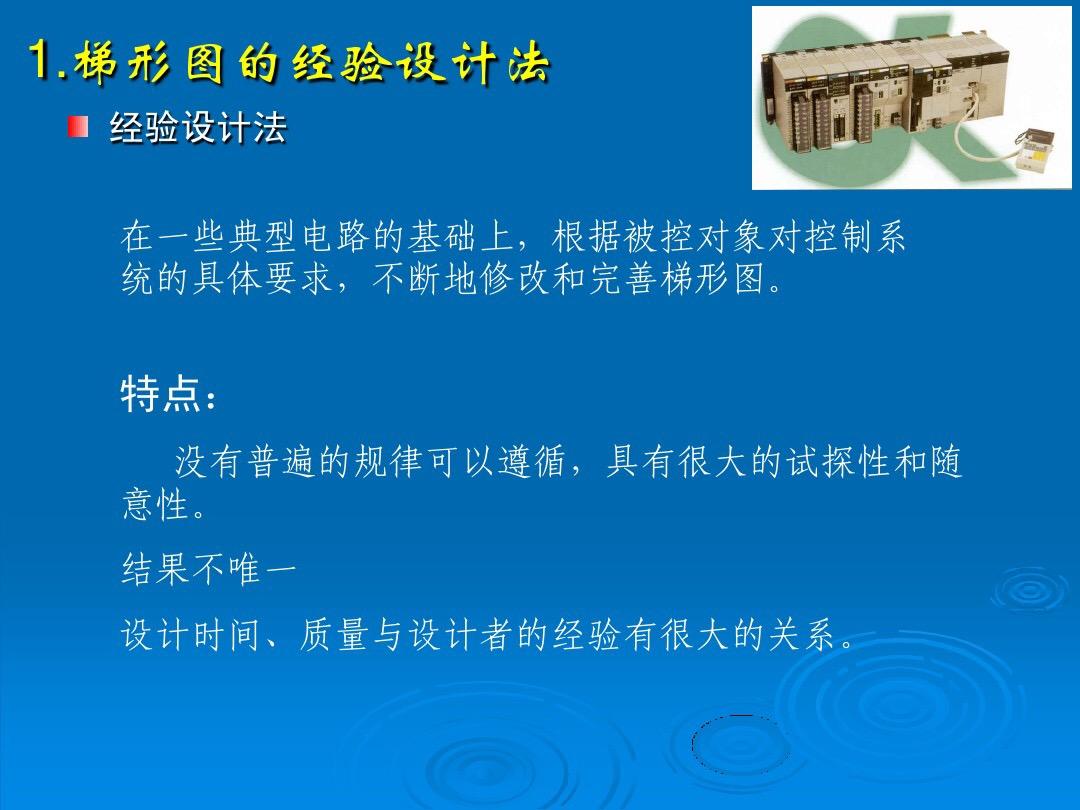

相关问答

怎样把梯形图录入PLC?

梯形图只是一种编程的方法而已,所以首先这个梯形图的编写是需要在对应的PLC编程软件中完成的。编写完成后的梯形图,还是需要依靠编程软件去下载到PLC的硬件中...

怎么把PLC里的程序(梯形图)调出来-ZOL问答

以三菱PLCFX为例子:打开软件,联好数据线(1)点PLC读取。只有读取和打开图标是亮的很好找。(2)选择FXCPU确定。(3)点串口,设计COM串口号,传送速度不要调节。...

梯形图如何烧录进PLC?

梯形图不是烧录进PLC的,而是下载进去的,梯形图是plc的一种程序,经编辑编译后再用plc专用数据线下载到plc里面去,而不是烧录进去的。梯形图不是烧录进PLC的,而...

plc步进梯形图怎么编写?

编写PLC步进梯形图需要以下步骤:1.明确需要控制的设备或动作,如电机的启动、停止、正、反转等。2.根据设备或动作的控制需要,确定需要使用的输入和输出信号...

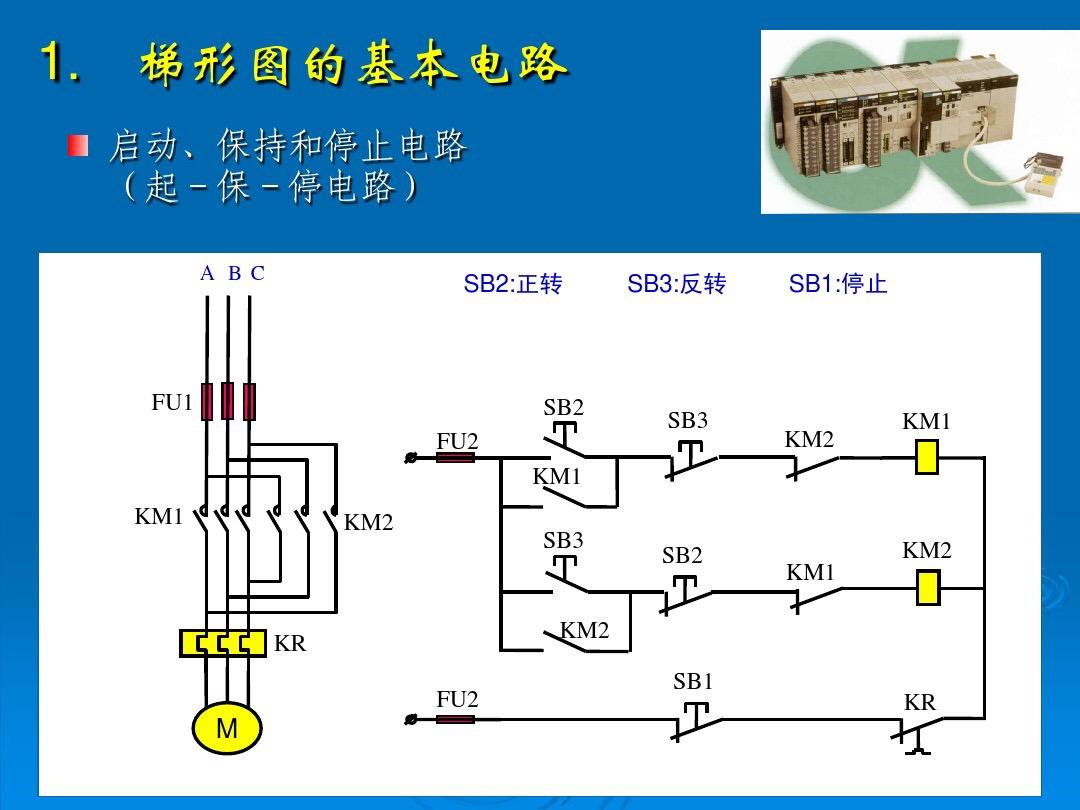

如何根据继电器电路图设计出PLC梯形图?

前些天答过一个相似的问题,其实要根据继电器电路图做出PLC的梯形图还是比较简单的,但是还是先来说明一些概念,就是电路图包含什么?PLC又能替代原始电路图中的...

七段译码指令在plc中画梯形图怎么用?

在PLC中绘制七段译码指令的梯形图,您可以按照以下步骤操作:1.打开PLC编程软件,如Siemens的Step7或Rockwell的RSLogix。2.创建一个新的程序或项目,并选择适...

plc变频器控制梯形图怎么编写?

PLC变频器控制梯形图编写步骤如下:1.首先需要连接PLC和变频器,配置好通信参数,确保能够正常通信。2.在PLC编程软件中,选择需要使用的PLC型号和CPU,并创...

继电控制切换到plc控制时，梯形图程序怎么设计，图一中的第四点是我想要设计的功能?

继电器控制切换到PLC控制时,还可以使用原控制系统时,因为原有的继电器控制系统经过长期使用和考验,已被证明能够完成系统要求的控制功能,而且继电器和梯形图...

如何用PLC梯形图做一个8盏灯轮流闪烁的流水灯?

这里需要用到移位指令,然后赋值到Y0-Y7表示的8盏灯下图是程序移位指令SPL初始将第一位置1,低8位就是00000001,隔两秒左移移一位就是00000010--00000100-0000...

plc梯形图编程什么时候该用m0?

M0为辅助继电器,其常开与常闭触点在PLC内部编程时可无限次使用。辅助继电器不能直接驱动外部负载,负载只能由输出继电器的外部触点驱动。M0为辅助继电器,其常...
