自动控制仿真新潮下的北京欧倍尔自动生产线虚拟仿真软件
自动化生产线虚拟实训软件针对职业院校的实训教学中所出现的训练设备较少且训练项目单一，学生不能将学到的技能与企业实际生产对接等问题，依托虚拟现实、人机交互、网络通讯等技术，构建高仿真的虚拟实验环境，将真实操作技术与虚拟机构相互结合，通过通讯插件opcquickclient.exe结合数学建模软件AlgDesigner，将PLC和自动化加工生产线虚拟实训设备的模型建立联系，将占大空间、高成本、结构复杂的生产实训设备转化为占地小、成本较低的虚拟仿真实训平台。

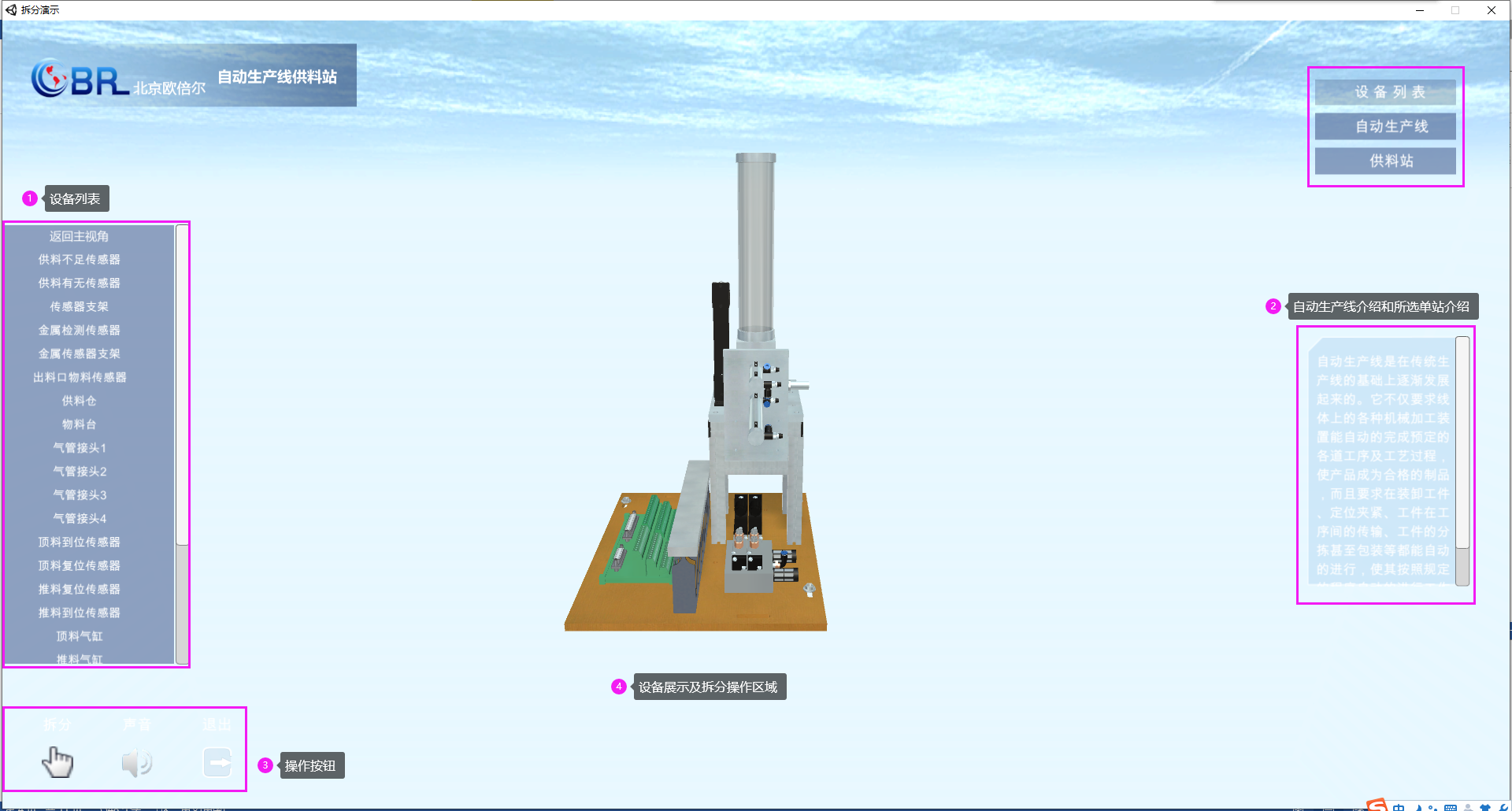

图1自动生产线虚拟实训系统模型

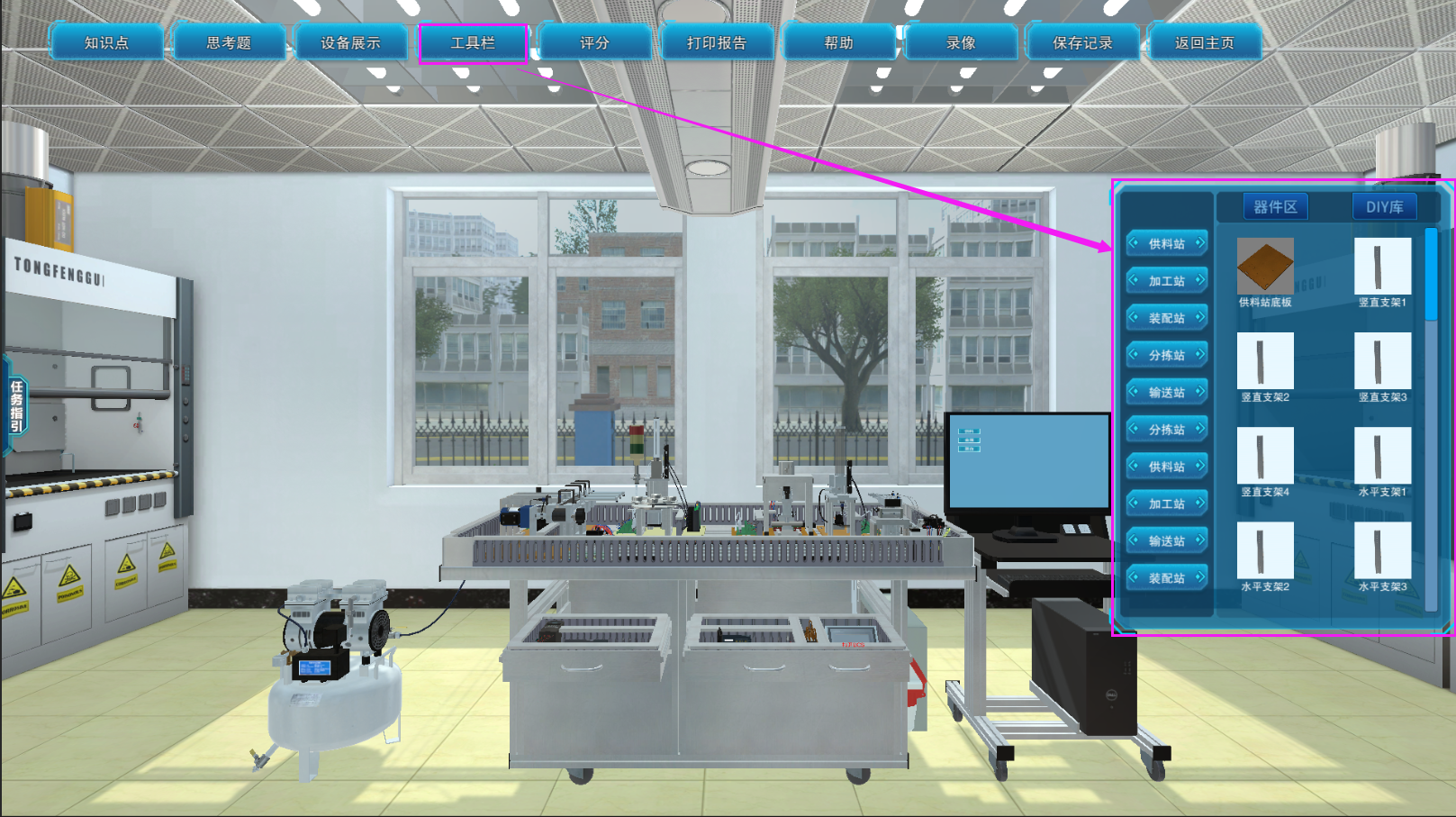

北京欧倍尔自动生产线虚拟仿真软件从软件结构上主要分为四大基本模式 ：安装模式，连线模式，连管模式和运行模式。分别对应自动上产线系统装置的安装练习，电路认知和识图练习，机械识图和气动技术在自动线系统的应用，可编程逻辑控制器技术、通信技术、人机接口技术和传感器应用技术在自动生产线中的应用。

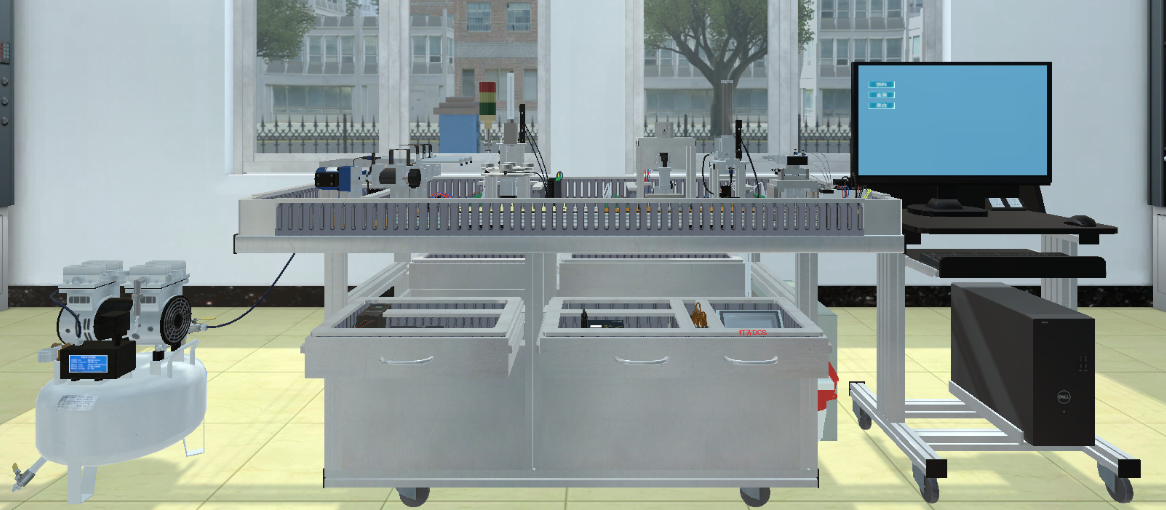

本软件利用高仿真的虚拟实验环境模拟实现了自动生产线在线体上各种机械加工装置能自动地完成预定的各道工序及工艺过程，完成生产中设备供料，工件加工，工件装配，自动分拣以及各个环节周转运输流程。
通过本实训软件，学生可以练习生产线的安装流程，认识生产线各个工作站的机械结构组成，了解各类传感器，学习步进电机的应用知识，学习变频器应用的相关知识，学习伺服系统的相关知识，认识各种类型的气缸等；在连线模式下，学生可以学习根据电路原理图去进行电气接线，认识常用的电器元件和他们对应的电气符号；在连管模式下，学生可以学习各个工作单元的气动回路的工作原理，进行气管连接练习，并且可以通过软件操作模拟气动系统调试流程；在运行模式下，借助通讯软件和博图软件，学生完成通讯设置后，可以使用PLC程序，控制仿真模型完成一定的工艺流程；该模式下学生可以进行步进电机驱动器的拨码参数设置，变频器参数快速设置，伺服驱动器参数设置等；也可以通过配合DCS操作窗口使仿真模型完成一定的动作流程。
北京欧倍尔软件研发的自动生产线装调实训系统虚拟仿真软件,可仿真自动生产线实训操作的各类控制环节，学生可在博图配套软件中进行PLC编程，利用在仿真软件内搭建好相关场景，通过与PLC编程软件的通讯，在仿真软件内对各类实验进行相关调试，可重复操作直至得出满意结果，该实训系统用于技能大赛的训练可提升参赛选手的操作熟练度和技能水平，改变了传统的受限于设备数量和场地大小的教学模式，极大地提升了学生的学习热情和学习效果。
软件可完成实训项目
现代电气控制仿真实训软件
电机控制类实验:
三相交流异步电动机的点动控制电路实验
三相交流异步电动机的单向连续转动的控制电路实验
接触器联锁的三相交流异步电动机正、反转控制电路实验
按钮联锁的三相交流异步电动机正、反转控制电路的实验
按钮、接触器联锁的三相交流异步电动机正、反转控制电路实验
万能转换开关控制三相交流异步电动机的正反转实验
三相交流异步电动机Y-△(手动切换)启动控制电路实验
三相交流异步电动机Y-△(时间继电器切换)启动控制电路实验
控制电路类实验:
两地控制电路实验
离心开关配合的反接制动控制电路实验
电动机往返行程控制电路实验
普通车床控制电路的实验
电动葫芦控制电路的实验
点动与连续转动电路实验
按钮切换的双速电动机调速控制电路实验
时间继电器切换的双速电动机调速控制电路实验
多台(3台电动机)电动机的顺序控制电路实验
PLC控制电路类实验:
基于PLC的变频器开环调速实验
PLC控制交通灯的实训
PLC控制电机顺序启动实验
PLC控制三相异步电动机Y-△启动电路实验
变频器控制实验:
变频器面板功能参数设置和操作实训
变频器对电机点动控制、启停控制实验
电机转速多段控制实验
工频、变频切换控制实验
基于模拟量控制的电机开环调速实验
基于面板操作的电机开环调速实验
变频器的保护和报警功能实训
自动生产线装调仿真实训软件
传感器的应用实训
气动技术的应用实训
PLC控制电路接线测绘和基本编程实训
通用变频器的基本实训
伺服电机及驱动器的使用
供料单元的安装与调试
加工单元的安装与调试
装配单元的安装与调试
分拣单元的安装与调试
输送单元的安装与调试
自动化生产线整体运行实训
plc程序怎么写？ 散热器芯体全自动装配机的30多条气缸程序这样写
概述
散热器芯体全自动装配机通过多个气缸实现自动化操作，这些气缸负责不同的操作，如控制梳指的伸缩、梳指板的上下移动、扁管槽的压紧、翅片输送的送料以及芯阵的前后移动等。
本文档详细描述了气缸程序编写的要点，包括气缸的控制要求、接口变量、气缸驱动、开关位置检测和报警等方面的内容，并附实例以便理解。
1. 气缸的控制要求
1.1 单动气缸
- 功能: 控制梳指的伸缩。
- 运行模式: 只需一个动作指令（伸出）。
- 控制要求: 保证梳指伸出到位后不移动，保持其位置。
1.2 双动气缸
- 功能: 控制梳指板的上下移动、前后移动，扁管槽的压紧翅片送料等。
- 运行模式: 需要两个动作指令（伸出和缩回）。
- 控制要求: 掌握气缸在伸出和缩回过程中的位置变化，确保动作到位。
1.3 无杆气缸
- 功能: 控制芯阵的前后移动。
- 运行模式: 可以提供较长行程的位移。
- 控制要求: 精确控制气缸在各个位置的停留，防止位置偏差。
2. 接口变量
2.1 输入变量
- 气缸位置传感器信号: 检测气缸的当前状态（伸出、缩回、到位等）。
- 启动/停止信号: 控制系统的开始和停止。
- 故障报警信号: 监控整个系统的故障状态。
2.2 输出变量
- 气缸驱动信号: 输出给气缸的控制信号，包括伸出和缩回指令。
- 状态指示信号: 指示系统和各个气缸的当前运行状态。
3. 气缸驱动
3.1 单动气缸驱动
```plc
IF start_signal
THEN Stretch := TRUE; // 伸出指令
END_IF;
IF position_reached
THEN Stretch := FALSE; // 保持位置
END_IF; ```
3.2 双动气缸驱动
```plc
CASE current_state OF
IDLE: IF start_signal
THEN Stretch := TRUE; // 伸出
state := STRETCHING;
END_IF;
STRETCHING: IF position_reached
THEN Stretch := FALSE;
state := STRETCHED;
END_IF;
STRETCHED: IF reverse_signal
THEN Shrink := TRUE; // 缩回
state := SHRINKING;
END_IF;
SHRINKING: IF position_reached
THEN Shrink := FALSE;
state := IDLE;
END_IF;
END_CASE; ```
3.3 无杆气缸驱动
```plc
IF start_signal AND position_command
THEN Move_To_Position := TRUE; // 移动到目标位置
END_IF;
IF position_reached
THEN Move_To_Position := FALSE; // 停止移动
END_IF; ```
4. 开关位置检测
4.1 位置传感器检测 - 配置位置传感器检测气缸的当前状态，并反馈到PLC程序中。
- 例： ```plc
IF sensor_stretch_detected
THEN position_reached := TRUE;
ELSE position_reached := FALSE;
END_IF; ```
4.2 确认位置到位
- 确保气缸每个动作的准确性，通过多个传感器确认不同位置。
5. 报警
5.1 异常检测
- 检测气缸动作未到位、超时或传感器故障。
- 例： ```plc
IF (Stretch AND NOT sensor_stretch_detected)
THEN timer := timer + 1;
IF (timer > TIMEOUT)
THEN alarm := TRUE; // 报警
Stretch := FALSE; // 停止伸出指令
END_IF;
ELSE timer := 0;
END_IF; ```
5.2 报警处理
- 发出报警信号，停止整个装配过程，并记录报警信息以便排查。
- 例： ```plc
IF alarm
THEN stop_signal := TRUE;
Log_Alarm("Stretch not reached in time");
END_IF; ```
总结 本文档对散热器芯体全自动装配机的气缸程序编写进行了详细描述，从气缸的控制要求、接口变量、驱动、位置检测到报警处理，提供了完整的控制逻辑和示例代码。通过这些步骤，可以实现对装配机的精确控制，确保系统的稳定运行。
