文章摘要：双向可控硅（TRIAC）在工业自动化产线、电机调速系统、家电调光调温电路及固态继电器中扮演着核心功率控制角色。一旦发生击穿、开路或触发失效，将直接导致设备停机、输出失控甚至安全事故。本文基于工业控制与家电维修两大核心场景，系统讲解万用表检测双向可控硅的完整步骤、行业专业仪器检测方法及常见故障快速定位技巧。从基础引脚判别到进阶波形分析，兼顾新手入门与专业质检需求，帮助电子维修人员、企业质检从业者和电子爱好者快速掌握测量双向可控硅好坏的核心技能，精准排查工业电机调速故障与家电调光失控问题，规避检测中的安全风险与常见误区。
一、工业与家电场景下双向可控硅检测前置准备
1.1 工业与家电检测双向可控硅的核心工具
不同行业场景对检测工具有不同的侧重。建议根据不同使用场景和预算，分层次配置以下工具：
基础入门级（适合电子爱好者、维修学徒） ：
数字万用表：这是检测双向可控硅最常用、最便捷的工具。建议选择带有二极管测试档位和电阻档（R×1档/R×10档）的数字万用表。对于3A及以上的功率型双向可控硅，应选用R×1档进行检测，否则难以维持导通状态-44。万用表虽不能测出双向可控硅的精确参数，但判断其好坏完全可行-43。
简易测试装置：使用9V电池、2kΩ电阻和发光二极管即可自制简易触发测试装置。该装置比单纯使用万用表更直观易测，可有效规避万用表因触发电流不足导致的误判-71。
专业进阶级（适合工厂产线质检、家电维修技师） ：
数字示波器：用于捕捉双向可控硅的触发波形和导通角，验证器件在交流电路中的实际工作状态。例如，福禄克Fluke 125B等便携式工业示波器不仅可以测试双向可控硅的输出电压、电流波形，还可对其功率、功率因数进行测试，是工厂调功装置出厂检测的常用设备-51。
半导体特性分析仪：用于精确测量触发电压、触发电流、维持电流等核心参数，适合企业质检场景。如Keysight B1505A功率器件分析仪支持高达2000A/10kV的脉冲测试-32。
双向可控硅专用测试仪：这类设备测试过程通常只需不到5秒，通过LED指示灯向操作者显示每个步骤的测试结果，可快速判断器件是否合格，适合批量检测场景-53。
1.2 检测双向可控硅的安全注意事项（行业适配版）
双向可控硅广泛应用于220V交流控制电路，检测时必须严格遵守以下安全规范（重中之重）：
⚠️ 重中之重：断电检测原则
断电先行：在万用表测量引脚电阻之前，必须确保电路完全断电，并断开大电容储能元件的放电回路，防止残留高压导致触电或损坏检测设备。
高压隔离检测：如需检测在路双向可控硅的工作波形，应使用具备高压隔离功能的示波器探头，或通过光耦隔离电路进行间接测试。对于220V交流电路中的双向可控硅，建议在电源输入端串联限流灯泡或使用隔离变压器，避免测量过程中发生短路。
感性负载防护意识：检测带有电机、变压器等感性负载电路中的双向可控硅时需格外谨慎。感性负载在关断瞬间会产生极高的感应电压，可能击穿双向可控硅或对检测人员造成伤害。检测前必须确保负载已完全断开。
防静电措施：双向可控硅属于半导体器件，对静电敏感。操作时应佩戴防静电手环，或在触碰引脚前先触摸接地金属释放静电。
1.3 双向可控硅基础认知（适配工业与家电精准检测）

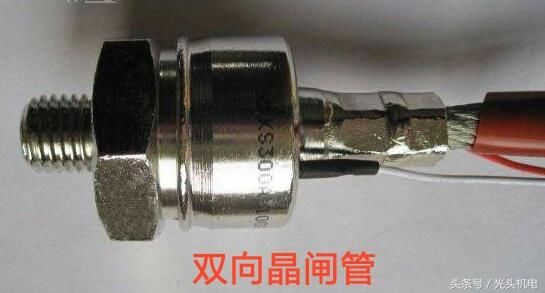

双向可控硅，英文名为TRIAC（Triode AC Semiconductor Switch），是在普通可控硅基础上发展而成的三端双向交流开关器件。其结构相当于两只单向可控硅反向并联集成到单个芯片中，实现了紧凑且经济高效的交流功率控制-1。
引脚定义：T1（第一主端子）、T2（第二主端子）、G（门极/控制极）。在TO-220封装中，T2极通常与小散热板连通，可以作为引脚识别的辅助线索-44。
关键参数与行业关联：
触发电流（IGT） ：门极触发所需的最小电流。逻辑型双向可控硅的触发电流通常为3~10mA，微控制器输出端口可直接驱动-53。常见型号BTA41-600B的触发电流约在5-30mA量级-。
维持电流（IH） ：维持导通所需的最小主端子电流，典型值为5mA~100mA@额定电压-35。电流低于此值时器件自动关断。
断态重复峰值电压（VDRM） ：双向可控硅能承受的最大关断电压，常见规格为400V、600V、800V和1600V等-35-29。
电压上升率耐受能力（dv/dt） ：双向可控硅对电压突变较为敏感，电压上升率过高可能导致误触发。这是双向可控硅的主要局限之一，尤其在处理感性负载时需重点关注-1。
常见应用场景与失效特征：
| 应用场景 | 典型负载 | 常见失效模式 |
|---|---|---|
| 工业电机调速 | 感性负载（电机绕组） | 换向失败、dv/dt误触发击穿 |
| 家电调光/调温 | 阻性负载（灯泡、加热丝） | T1-T2极间短路、触发失效 |
| 固态继电器 | 混合负载 | 过热烧毁、漏电流增大 |
二、双向可控硅核心检测方法（三种方法，分层实操）
2.1 引脚判别法——万用表快速识别T1、T2与G极（新手必学）
在检测双向可控硅好坏之前，首先需要正确识别三个引脚。这是新手测量双向可控硅好坏的第一步，也是后续所有检测的基础。
第一步：找出T2极
将万用表置于R×1档或R×100档。
分别测量任意两引脚之间的正反向电阻。
若测得其中两组读值为无穷大（开路），仅有一组读值为数十欧姆（低阻），则该低阻值对应的两引脚为T1和G极，剩余那个引脚就是T2极-43。
补充验证：TO-220封装中，T2极通常与金属散热片连通，可据此辅助判断。
第二步：区分T1与G极
在找出T2极后，假定剩余两脚中某一脚为T1，另一脚为G极。
将黑表笔接T1，红表笔接T2（万用表仍置于R×1档），此时电阻应为无穷大。
用红表笔尖同时触碰T2和G极（相当于短接），给G极施加触发信号，此时电阻应变为十欧左右，表明器件已导通。
将红表笔尖与G极脱开（但保持与T2极接触），若电阻值保持不变，说明器件在触发后能维持导通状态-44。
再将表笔对调（红接T1、黑接T2），重复上述步骤，若同样能触发导通，则引脚识别正确；否则需交换T1和G极的假设重新测试。
第三步：质量判断：如果按上述步骤无法使双向可控硅触发导通，说明器件已损坏-44。
💡 行业实用技巧：对于1A以下的微电流双向可控硅，可用R×10档检测；对于3A及以上的功率型双向可控硅，必须选用R×1档，否则难以维持导通状态-44。检测大功率可控硅时，可在万用表黑表笔中串接一节1.5V干电池，以提升触发电压-59。
2.2 万用表双向触发能力检测法（新手重点掌握）
完成引脚识别后，需要进一步验证双向可控硅的双向导通能力。这是判断双向可控硅好坏的核心步骤，也是新手用万用表检测双向可控硅时必须掌握的技能。
方法一：万用表电阻档检测法
将万用表置于R×1档。
正向触发检测：红表笔接T1，黑表笔接T2，此时电阻应为无穷大。用短接线将T2与G极瞬间短接（给G极施加负触发信号），器件导通，电阻应变为几十至一百多欧。断开短接线后，电阻应维持不变。
反向触发检测：将表笔对调，红表笔接T2，黑表笔接T1（此时T1为负、T2为正）。再次用短接线短接T2与G极（给G极施加正触发信号），器件应同样导通，电阻值约为几十至一百多欧。
判断标准：如果两次测试均能成功触发且维持导通，说明双向可控硅的双向触发能力良好。若任何一次测试中触发后无法维持导通，或触发后阻值立即退回无穷大，说明器件触发电流过大或已损坏-73。
方法二：万用表二极管档检测法
将万用表切换到二极管测试档。
红表笔接G极，黑表笔接T1或T2，测试正向导通特性（应有约0.6-0.8V的正向压降）。
交换表笔测试反向阻断特性（应为开路）。
此方法可用于初步判断门极是否开路或短路-48。
2.3 简易电路负载测试法（家电维修实战首选）
对于家电维修场景（如调光台灯、调速风扇不工作），用万用表测完仍不放心时，可采用负载测试法进行最终验证。
测试电路搭建：
准备一个9V电池、一个2kΩ电阻、一个发光二极管和一个开关，按图搭建简易测试装置-71。
将被测双向可控硅插入测试装置。
先测量T1-T2间是否击穿：断开触发开关时，发光二极管应熄灭；若发光二极管常亮，说明T1-T2极间短路，器件报废。
闭合触发开关，给G极施加触发信号，发光二极管应点亮。
断开触发开关，发光二极管应继续保持点亮（说明器件已被触发并维持导通）。
将电池反接，重复上述步骤，两次测试结果一致，说明器件良好-73。
220V交流负载测试（适合专业维修场景）：
将双向可控硅接入220V交流电路中，T1接负载（如灯泡），T2接交流电源输入端。
用触发信号控制G极，观察灯泡是否正常亮灭。
判断标准：触发信号有效时灯泡正常点亮，触发信号撤消后灯泡保持点亮（直至交流过零点后自动关断），且无闪烁或异常发热。
注意事项：此方法仅适用于检测耐压在400V以下的双向可控硅。对于耐压值为100V、200V的低压器件，需使用自耦调压器将220V交流电压降至器件耐压值以下-70。
2.4 行业专业仪器检测法（工厂产线及专业质检进阶）
对于工厂批量检测、企业质检或高精度维修场景，单靠万用表无法满足精度和效率要求，需要借助专业仪器。
（1）双向可控硅专用测试仪——批量检测利器
双向可控硅专用测试仪采用标准化测试流程，测试过程不到5秒，包含4个步骤，LED指示灯向操作者直观显示每个步骤的测试结果-53。
支持逻辑型双向可控硅的快速筛查，可在制造过程中对已焊接在电路板上的双向可控硅进行测试，避免整件产品装配完成后才发现问题-53。
使用时可配备IC插座便于快速插拔待测器件，也适用于SMD表面贴装器件（需使用合适的测试插槽）-53。
（2）曲线追踪仪（晶体管图示仪）——参数级检测
曲线追踪仪利用高速ATE测试步骤逐点生成伏安特性曲线，可快速而准确地生成精确的数据点-。
通过观察双向可控硅的伏安特性曲线，可直观判断触发特性是否正常、漏电流是否超标。
（3）示波器波形分析——工作状态验证
使用双通道示波器，一个通道监测双向可控硅的触发信号，另一个通道监测负载两端的电压波形。
观察导通角是否随触发信号变化而变化，验证双向可控硅在交流电路中的实际工作状态-51。
此方法特别适用于验证调功装置、电机调速器的输出波形是否正常。
行业关键参数参考表（依据GB/T15291-2015及IEC60747-6标准）：
| 参数 | 典型范围 | 检测意义 |
|---|---|---|
| 触发电压（VGT） | 0.8-1.5V | 验证门极灵敏度是否达标-32 |
| 触发电流（IGT） | 5-50mA | 确保能被控制电路正常驱动-32 |
| 维持电流（IH） | 10-500mA | 验证关断特性是否正常-32 |
| 通态峰值电压（VTM） | 1.0-3.0V | 评估导通损耗-32 |
| 断态重复峰值电压（VDRM） | 400-1600V | 验证耐压能力-35 |
| 关断时间（tq） | 10-100μs | 评估开关速度-32 |
三、补充模块
3.1 工业与家电场景不同类型双向可控硅的检测重点
（1）小功率双向可控硅（0.8A~4A，如MAC97A6、BT131、BT134、BT136系列）
应用场景：家电调光台灯、电风扇调速器、微波炉控制电路-29。
检测重点：重点关注触发电流是否在8mA以下规格范围内；用万用表R×10档即可触发检测；注意小功率器件对静电和过压更敏感。
（2）中功率双向可控硅（6A~12A，如BT137、BT138、BTA系列）
应用场景：洗衣机电机控制、工业设备调速、固态继电器-29。
检测重点：必须使用R×1档进行检测，否则难以维持导通；检测时需关注散热片安装情况——器件在检测中若快速发热，可能存在内部漏电-44。
（3）大功率双向可控硅模块（25A以上）
应用场景：工业调功装置、大型加热器控制、交流固态继电器。
检测重点：需使用专业测试设备；关注热阻参数和结温升测试；批量检测时建议使用专用测试仪进行快速筛查-31。
（4）逻辑型双向可控硅
应用场景：微控制器直接驱动的控制电路。
检测重点：触发电流仅为3~10mA，是微控制器驱动器的理想选择-53。检测时需确保触发信号的幅值和脉宽满足器件要求。
3.2 双向可控硅检测常见误区（避坑指南）
基于行业实践的5个高频检测误区，帮助读者规避检测误判：
误区①：用万用表测通断判断好坏——❌ 错误
许多维修新手直接用万用表测T1-T2之间的通断来判断好坏。实际上，万用表的测试电流不足以触发双向可控硅导通，测得的开路状态并不代表器件正常-71。
✅ 正确做法：必须给G极施加触发信号才能验证导通能力，具体方法参考2.2节万用表双向触发能力检测法。
误区②：忽略T1和T2的极性接反——❌ 错误
在负载测试中，若将T1和T2接反，会导致无法触发双向可控硅导通-70。
✅ 正确做法：进行负载测试前必须正确识别引脚极性（参考2.1节引脚判别法）。
误区③：认为双向可控硅损坏一定表现为完全短路——❌ 错误
双向可控硅损坏的典型形式包括：芯片被烧成凹坑（电流损坏）、芯片出现光洁小孔（电压击穿）、芯片外圆倒角处出现损伤（安装损伤）等-19。
✅ 正确做法：对于部分损坏（如漏电流增大、触发灵敏度下降），需通过专业仪器进行参数级检测才能准确判断。
误区④：在感性负载电路中忽略RC吸收保护——❌ 错误
双向可控硅用于感性负载（如电机）时，关断瞬间会产生高压反电动势，导致器件击穿。很多维修中遇到的“换了可控硅还烧”的问题，根源都在于此-66。
✅ 正确做法：检测和更换双向可控硅后，应同步检查RC吸收电路是否完好。
误区⑤：未匹配行业标准参数就判定不合格——❌ 错误
不同型号、不同厂家的双向可控硅触发电流、维持电流等参数差异较大，直接套用“固定数值”可能导致误判。
✅ 正确做法：检测前查阅器件数据手册（Datasheet）确认关键参数范围，再依据行业检测标准（如GB/T15291-2015、IEC60747-6）进行判断-32。
3.3 双向可控硅失效典型案例（实操参考）
案例一：工业电机调速设备中双向可控硅反复击穿
故障现象：某工厂调速装置在运行一段时间后出现电机转速失控，经检查发现双向可控硅T1-T2极间击穿短路。更换新器件后使用不久再次击穿，反复发生-66。
检测过程：用万用表测量损坏的双向可控硅，T1-T2极间电阻接近0Ω（完全短路），且引脚表面有烧焦痕迹。检查电路发现，电机为感性负载，原电路的RC吸收电容已老化失效，无法有效抑制关断时产生的反电动势。
解决方法：更换双向可控硅的同时，同步更换RC吸收电路的电阻和电容。对于大功率感性负载，建议将吸收电路参数调整为器件额定值的80%热阻配置-。
行业启示：维修感性负载电路时，“只换可控硅不查RC”是常见误区。RC吸收电路是双向可控硅的“保护伞”，其失效是导致可控硅反复损坏的重要原因。
案例二：单片机控制电路中双向可控硅误触发导致发热丝常通
故障现象：某电子产品量产板中，出现万分之1~2的概率——电路板上电后，在未施加任何控制信号的情况下，加热丝直接开始加热（双向可控硅误触发）-64。
检测过程：用示波器检测双向可控硅的G极波形，发现存在尖峰干扰。分析原因是电路设计未加隔离，直接使用单片机IO口控制双向可控硅的G极，且上电瞬间IO口状态不确定，同时电路板布局导致G极引线过长引入了dv/dt干扰-64。
解决方法：在门极并联电阻吸收干扰；增加光耦隔离驱动（如MOC3063等过零触发光耦）；在电路板布局中缩短G极走线长度，远离高压线路。
行业启示：双向可控硅对电压突变（dv/dt）非常敏感，门极电路设计时必须考虑抗干扰措施。特别是在工业环境（存在电机启停、继电器动作等强干扰源）中，隔离驱动和RC吸收是标准配置。
四、结尾
4.1 双向可控硅检测核心（工业与家电高效排查策略）
掌握测量双向可控硅好坏的核心技能，关键在于根据应用场景选择合适的检测策略：
新手入门三步走：
引脚识别：用万用表R×1档，先找T2、再区分T1与G（参考2.1节）
触发测试：验证双向导通能力（参考2.2节）
负载验证：用简易电路或实际负载验证工作状态（参考2.3节）
专业进阶两步精：
参数检测：使用专业仪器测量触发电压、维持电流等核心参数（参考2.4节）
波形分析：用示波器验证交流电路中的实际导通波形
行业快速决策表：
| 场景 | 推荐检测方法 | 核心判断标准 |
|---|---|---|
| 电子爱好者/维修入门 | 万用表电阻档+简易触发测试 | 双向均能触发并维持导通 |
| 家电维修实战 | 负载测试法（灯泡/加热丝） | 触发后负载正常工作 |
| 工厂产线批量检测 | 双向可控硅专用测试仪 | 4步测试全部通过 |
| 企业质检/研发 | 半导体特性分析仪+示波器 | 参数符合数据手册规格 |
4.2 双向可控硅检测价值延伸（维护与采购建议）
日常维护建议：
定期检查双向可控硅的散热片是否紧固、导热硅脂是否干涸。过热是双向可控硅损坏的主要原因之一。
对于感性负载电路，定期检查RC吸收电路的电容是否老化、电阻是否开路。
使用热成像仪定期检测工作中双向可控硅的温度分布，异常热点提示内部存在隐患。
采购建议：
选购时优先选择符合GB/T15291-2015国家标准的器件，确保质量可靠-32。
根据实际负载电流按1.5~2倍的安全余量选择双向可控硅的额定电流-43。
注意区分双向可控硅的工作象限，避免在第四象限工作（灵敏度最低，易导致故障）-10。
校准建议：
对精度要求较高的应用场景（如精密温度控制），建议每半年对检测仪器进行校准。
批量检测时，应使用标准样品定期验证测试设备的准确性。
