消费电子贴片元器件检测实操指南（维修车间适配，新手快速掌握贴片电阻电容检测技巧）

一、核心写作目标

这是一篇兼顾新手入门与专业需求、杜绝同质化的消费电子行业贴片元器件检测实操指南。以“实操落地、行业适配”为核心，清晰、细致地讲解贴片电阻、贴片电容等常见贴片元器件的检测方法，帮助电子维修人员、企业质检从业者、电子爱好者快速掌握检测技巧，独立完成元器件好坏判断，同时规避检测过程中的安全风险和常见误区。

二、开头引言

在消费电子领域，贴片元器件已成为电路板上的绝对主力。从手机主板、电脑电源到家用电器控制板，贴片电阻、贴片电容几乎无处不在。维修车间里，常常遇到这样的情况：一块电路板看似完好，却无法正常工作——检查供电正常，芯片也更换过，问题却依然存在。最终，一颗失效的贴片电阻或漏电的贴片电容，才是真正的“元凶”。

掌握贴片元器件检测方法，是排查消费电子设备故障、提升维修效率的核心技能。测量贴片元器件好坏并不复杂，关键在于掌握正确的贴片元器件检测方法。本文将从基础到进阶，分层次详解贴片电阻、贴片电容的检测技巧，新手如何贴片检测可以快速上手，消费电子专业如何贴片检测人员也能从中获取进阶思路，实操性强，贴合维修车间实际需求。

三、前置准备

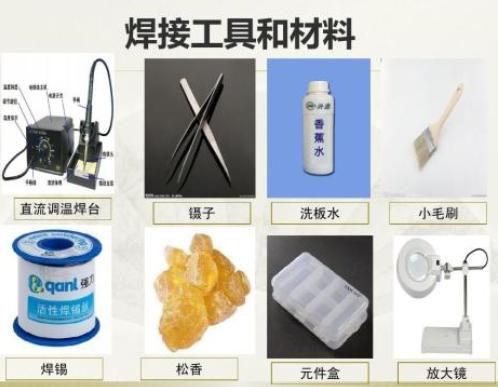

（一）贴片元器件检测核心工具介绍（基础款+专业款）

工欲善其事，必先利其器。检测贴片元器件，需要根据检测场景选择合适工具。

基础款（新手必备，适配电子爱好者/维修学徒场景）：

对于新手而言，数字万用表是使用频率最高的工具。入门级万用表（如优利德UT33系列、胜利VC890系列）价格在百元以内，完全可以满足日常检测需求。

专业款（适配批量检测/高精度场景）：

万用表检测贴片元器件工具中，数字万用表是维修车间最实用的选择。而在工厂批量检测场景中，AOI设备可以实现每秒300个元件的检测速度，错件漏检率可降低至0.01%以下，是消费电子专业仪器检测贴片元器件的核心设备-。

（二）消费电子贴片元器件检测安全注意事项（重中之重）

检测贴片元器件时，安全防护不容忽视。以下是4条核心注意事项：

1. 断电操作：检测电阻、电容前，务必确认电路板已完全断电，电容已充分放电（尤其是大容量电解电容）。带电测量可能损坏万用表，更会带来触电风险。

2. 静电防护（重中之重） ：贴片元器件体积小、引脚间距细，对静电放电极其敏感。操作前应佩戴防静电腕带，接地电阻约为1MΩ；工作台应铺设防静电桌垫，阻抗范围应在10⁴-10¹¹Ω之间-。避免裸手直接接触元器件引脚——人手分泌的油脂会降低可焊性，容易导致后续焊接缺陷-。

3. 避免短路：贴片元器件引脚间距很小，用普通表笔测量时极易误触相邻引脚造成短路。建议将表笔磨尖或使用专用测试夹具。

4. 环境要求：工作区保持干净整洁，避免有食物饮料，防止碎屑进入电路板造成短路-。

消费电子贴片元器件检测安全规范执行得当，不仅能保护操作者自身安全，也能有效防止元器件在检测过程中遭受二次损坏。

（三）贴片元器件基础认知（适配消费电子精准检测）

在消费电子设备中，常见的贴片元器件主要包括：

贴片电阻：以黑色长方体为典型外观，表面印有数字表示阻值（如“103”表示10kΩ）。损坏以开路为最常见故障模式，也可能出现阻值漂移或烧毁-。

贴片电容：通常呈浅褐色或灰色，表面无标识（MLCC类型）。失效模式包括短路、容量衰减、漏电、机械裂纹等。统计数据显示，电解液干涸导致的容量衰减约占总失效的45%，漏电流超标约25%-。MLCC电容的机械裂纹是最常见问题之一，主要来源于不正确的拾放操作或PCB板弯曲变形-。

了解贴片元器件结构认知和行业参数与检测关联，是准确判断好坏的前提。

四、核心检测方法

（一）贴片元器件基础检测法（消费电子维修快速初筛）

目视检查法是最基础的检测手段，无需任何仪器即可快速发现明显问题。

操作步骤：

第一步：在充足光线下观察元器件外观，检查是否有以下明显损坏迹象：

• 电阻表面是否有裂纹、烧焦痕迹、变色

• 电容本体是否有破裂、膨胀、电解液泄漏

• 焊点是否饱满光滑，有无虚焊、脱焊、桥接短路

第二步：用镊子轻触元器件，检查是否松动、位移。在振动较大的消费电子产品（如电动工具控制板、车载电子设备）中，贴片电阻、电容可能因振动而出现焊点松动-。

第三步：检查极性元件（如贴片二极管、电解电容）安装方向是否正确。

判断标准：外观无裂纹、无烧焦、无漏液、焊点良好、安装方向正确，则基础检测通过。

注意要点：部分元器件损坏后外观并无明显变化，如贴片电阻瞬时过功率损坏时，外观基本没有变化但内部已经开路-。目视检查通过后仍需进行仪器检测。

消费电子场景贴片元器件检测判断中，目视检查可作为快速初筛手段，但不能作为最终判断依据。

（二）万用表检测贴片元器件方法（新手重点掌握）

万用表是维修车间最通用的检测工具，下面分模块讲解贴片电阻和贴片电容的万用表检测方法。

模块一：贴片电阻检测（万用表电阻档）

判断标准：

• 读数在标称值±误差范围内 → 电阻正常

• 读数为无穷大（OL） → 电阻开路，损坏

• 读数为0（或极小值） → 电阻短路或量程选错

• 读数偏离标称值超出误差范围 → 阻值漂移，建议更换

实用技巧：消费电子维修中，多数贴片电阻的标称值可通过表面数字读取（如“473”表示47kΩ）。若表面标识模糊不清，可参考电路图或测量同规格正常电阻对比。

模块二：贴片电容检测（万用表电容档/电阻档）

由于万用表电容档量程通常有限（一般不超过200μF），对于小容量贴片电容，可以用电阻档进行定性检测。

检测贴片电容是否短路的方法：

第一步：将万用表调至电阻最高档（如20MΩ档或2MΩ档）。
第二步：用表笔接触电容两端，观察万用表读数变化。
第三步：正常电容在接触瞬间读数应从低到高逐渐增大，最终趋于无穷大；短路电容读数始终为零（或极小值）。

判断标准：

• 读数逐渐增大至无穷大 → 电容正常（无短路）

• 读数始终为零 → 电容短路，损坏

• 读数始终为极小值 → 电容漏电严重，损坏

检测贴片电容开路的方法（需在路测量或配合信号注入）：

开路检测相对复杂。对于电源滤波电容，可测量电容两端电压是否正常；对于信号耦合电容，可注入信号后测量电容另一侧是否有信号输出。

消费电子新手用万用表测贴片元器件时，建议先从电阻入手练习，熟练掌握后再挑战电容检测。万用表检测贴片元器件步骤虽然简单，但需要反复练习才能形成肌肉记忆。

（三）消费电子LCR数字电桥检测贴片元器件方法（进阶精准检测）

对于批量检测或高精度判断，LCR数字电桥是消费电子制造和维修专业人员的得力工具。它能同时测量元器件的多种参数，提供比万用表更精准的评估结果。

LCR数字电桥检测贴片电阻步骤：

第一步：将LCR电桥调至电阻测量档（R档），选择串并联测量模式（小电阻选串联模式）。
第二步：用测试夹具夹持贴片电阻两端，保持接触稳定。
第三步：读取电阻值，判断是否在规格范围内。

LCR数字电桥检测贴片电容步骤：

第一步：将LCR电桥调至电容测量档（C档），根据电容容量选择测试频率（通常1kHz或100kHz）。
第二步：用夹具夹持电容，读取电容量（C值）和损耗角正切（D值/Q值）。
第三步：对比标称值和规格书要求。

行业核心判断指标（以消费电子常用MLCC电容为例）：

• 电容量偏差应在标称值±10%或±20%内（根据精度等级）

• 损耗角正切（D值）通常应小于0.1（针对陶瓷电容）

• 绝缘电阻应大于100MΩ

LCR数字电桥的自动平衡电桥原理设计可实现0.05%的基本测量精度，广泛适用于产品研发和元器件入厂检验-。

消费电子在线检测技巧（无需拆焊）：

在维修场景中，很多元器件在路检测比拆焊后检测效率更高。在线检测时，需注意：

1. 检测电阻前，确认电路中是否有并联的其他元件（如其他电阻或半导体器件），并联会影响读数准确性

2. 检测电容时，可先测量电容两端电压是否正常（如有供电），再断电后测量是否短路

3. 对于难以判断的在路元器件，拆焊一侧引脚后再测量，可彻底排除并联元件干扰

消费电子批量检测方法：在工厂场景中，LCR电桥可与自动化测试设备联动，实现大批量贴片元器件的快速筛选-。

五、补充模块

（一）消费电子不同类型贴片元器件检测重点

1. 精密贴片电阻检测重点

精密贴片电阻常用于电压采样、电流检测等对精度要求高的场合。检测时需重点关注阻值偏差——精密电阻的精度通常为±1%、±0.5%甚至更高，偏离标称值超出精度范围即视为不良。精密电阻检测方法建议使用四线制测量消除接触电阻影响。

2. MLCC贴片电容检测重点

MLCC（多层陶瓷电容）是消费电子中使用最广泛的电容类型，检测重点包括：

• 电容量是否明显衰减（MLCC容值衰减通常与老化有关）

• 是否存在内部裂纹（裂纹可能导致漏电或短路，外观往往难以发现）-

• 是否发生短路（MLCC短路是最常见故障之一，涉及材料特性、制造工艺等多方面原因）-

MLCC电容检测技巧：用LCR电桥测量电容值和D值，正常MLCC的D值应在0.01-0.05范围内；D值过高说明电容质量劣化。

3. 贴片电感检测重点

贴片电感检测以通断为核心——正常电感应导通，读数在几十毫欧到几欧之间；开路为损坏。对于功率电感，还需关注是否因过热导致磁芯损坏或漆包线短路。

（二）消费电子贴片元器件检测常见误区（避坑指南）

以下是在消费电子维修和检测中常见的高频误区，掌握后能大幅提升检测准确性：

误区1：测量在路电阻时忽略并联元件干扰

很多新手直接在电路板上测量电阻，读数异常就直接判定电阻损坏。实际上，电路中并联的其他元件（如电容、半导体器件）会影响测量结果。正确的做法是拆焊电阻一侧引脚后再测量，或结合电路图判断并联元件对读数的影响。

误区2：用万用表电阻档测量在路电容

在路电容两端往往并联着其他电路路径，直接用电阻档测量会得到虚假的低阻读数，造成误判为“短路”。正确做法是先断电，确认电容放电完毕后，拆下电容单独测量。

误区3：忽视温度对测量结果的影响

贴片电阻的阻值会随温度变化而漂移。在高温环境下测量，即使正常电阻的读数也可能超出规格范围。检测应在常温环境（约25℃）下进行，或根据温度系数修正读数。

误区4：用普通表笔测量微小贴片元器件造成短路

贴片电阻电容的焊盘间距仅0.5-1mm，用普通万用表表笔测量时很容易同时接触两个引脚造成短路，损坏万用表或元器件。改进方法：将表笔磨尖、加装针状探头，或使用专用测试夹具-。

误区5：电容放电不充分导致损坏万用表

大容量电解电容（如电源滤波电容）在断电后仍储存大量电荷，直接用万用表电阻档测量可能烧毁万用表保护电路。安全做法：测量前用电阻（如100Ω/5W）或放电笔短接电容两极进行放电。

消费电子贴片元器件行业检测误区规避是提升检测准确率的关键。了解检测误判原因才能从根本上避免重蹈覆辙。

（三）消费电子贴片元器件失效典型案例（实操参考）

案例一：贴片电阻开路导致智能家居设备无法开机

故障现象：某品牌智能插座，通电后指示灯不亮，无任何反应。

检测过程：

1. 目视检查——未发现明显烧焦痕迹

2. 测量输入电压——220V输入正常

3. 测量电源芯片供电引脚——无电压

4. 顺着输入回路检测——发现一颗标称“100”（10Ω）的贴片电阻两端电压差为0V，但输入侧有电压、输出侧无电压

5. 断电后测量该电阻阻值——显示无穷大（开路）

解决方法：更换同规格10Ω贴片电阻后，智能插座恢复正常工作。

分析：该电阻用于电源输入限流保护，承受了瞬间过功率冲击而开路。电阻开路但外观无明显变化是常见的损坏形式，仅靠目视检查无法发现-。

消费电子贴片电阻失效案例分析表明，开路故障是最常见的贴片电阻损坏模式，维修时应重点排查。

案例二：MLCC电容漏电导致手机充电异常

故障现象：某型号手机，充电速度极慢，充电时手机发热明显。

检测过程：

1. 测量充电输入电压——正常

2. 测量充电管理芯片各引脚电压——发现某电源引脚电压偏低

3. 排查该引脚外围电路——发现一颗10μF贴片电容两端电压偏低

4. 断电后测量该电容——用万用表电阻档测量，读数在几kΩ（正常应为无穷大），说明漏电严重

5. 拆下电容单独测试——确认电容已漏电损坏

解决方法：更换同规格10μF MLCC电容后，充电恢复正常。

分析：MLCC电容漏电主要由内部陶瓷介质裂纹引起，裂纹产生并联电阻路径，导致电容表现出低阻抗特性-。在消费电子产品中，这类故障相对隐蔽，需要结合电压测量和电阻测量综合判断。

手机充电电路贴片电容故障检测案例说明，电容漏电是维修中不可忽视的问题。

六、结尾

（一）贴片元器件检测核心（消费电子高效排查策略）

掌握检测技巧后，根据不同的维修场景，可以制定分级检测策略：

测量贴片元器件好坏步骤可归纳为：目视初筛→万用表定性→LCR精测（必要时）。掌握贴片元器件行业高效检测策略，能大幅提升故障排查效率。

（二）贴片元器件检测价值延伸（消费电子维护与采购建议）

日常维护技巧：消费电子设备（如电脑电源、家用电器控制板）长期使用后，贴片元器件老化是常见问题。建议定期检查电源滤波电容是否有鼓包、漏液现象；测量关键电路的贴片电阻是否在规格范围内。维修车间可建立元器件备件库，储备常用规格贴片电阻（10Ω、100Ω、1kΩ、10kΩ、100kΩ）和贴片电容（0.1μF、1μF、10μF、100μF、470μF等）。

采购与校准建议：批量采购贴片元器件时，建议按批次抽样检测。对于精密电阻，四线制测量可以消除接触电阻的影响，确保检测结果的准确性；对于MLCC电容，建议用LCR电桥抽样测试电容量和D值，剔除质量不佳的批次。选择原厂正品渠道，避免使用劣质仿冒元器件造成后续维修隐患。

（三）互动交流（分享消费电子贴片元器件检测难题）

你在维修或检测贴片元器件时，是否遇到过以下情况？

• 用万用表测量贴片电容时，总是无法准确判断好坏？

• 明明换了同规格的元器件，电路还是不正常？

• 遇到过特别“隐蔽”的贴片元器件故障吗？比如外观完好但实际已开路？

欢迎在评论区分享你的检测经验和遇到的难题。关注本专栏，后续将持续分享更多贴片元器件行业检测干货——包括贴片IC检测技巧、BGA封装检测方法、以及各种消费电子产品维修实战案例。贴片元器件行业检测难题交流，我们一起探讨、共同进步。
