如何将写好的PLC程序传输到设备上？这几种基础方式值得一看

小编有话说 >>

小编常常遇到许多朋友在后台询问，PLC编写好的程序，怎样传输到设备上。

PLC编程不同于其他的计算机软件编程，写好的程序在电脑上不会自动运行，需要结合外部线路和机械设备才能发挥程序的价值，这也是自动化技术的特色，理论+实践，软硬件结合，才是自动化发展的正确走向。

所以本文就给大家总结了，PLC与电脑联机的几种基础方式。希望大家多多点赞分享支持一下！

1、串口

串口，是最早，也是最方便的一种方式，它利用计算机自带的串口和 PLC 的串口建立连接，早期 PLC 都是采用这种下载方式。例如三菱 FX 系列，西门子 S7-200 和 S7-300 系列。即使进入新世纪，很多电脑取消了串口，但很少有 PLC 是不带串口的。

PLC 的串口一般是和触摸屏建立连接用的。而现在的电脑已经没有串口，一般都用 USB 转串口线缆来实现，特别是USB 转 485 串口，不但用于 PLC，还广泛用于各种变频器，伺服驱动器的连接。

不要认为变频器和伺服驱动器就设几个参数，没有连机的必要，在处理负载疑难问题时，连机监控一下变频器的参数和各种状态，是很有必要的。

USB 转 RS485 是工控人常备工具，比如在做串口通讯时，我们可以利用串口助手监控数据。早期的西门子PLC 的下载线可以用此线缆替代，还用众多的变频器，伺服驱动器以及一切用 RS485 通讯的下载线，都可以用。一般原装线缆都非常昂贵，使用通用的 USB 转 RS485线缆，可以节省不少费用。

西门子 S7-200，GE 各系列 PLC，丹佛斯，CT，富士，施耐德，伦茨等驱动器的连机线都可以用 USB 转 485 线缆替代，而他们的原装线缆可是天价。

2、USB

虽然串口优点很多，但也有不少缺点，最大的缺点就是速度慢。随着技术的进步，USB 逐渐占据半壁江山，现在 PLC 都支持 USB 现在程序，用得最多的就是 MICRO USB 接口，也就是老式手机和移动硬盘的那种 T 形口。

不光 PLC，大部分触摸屏，文本显示器也是用此接口下载程序。

如上图所示，是三菱 FX3 系列 PLC，看红色圆圈部分的接口，很多工控产品都是此种接口。几乎所有的触摸屏都是此下载接口。

还有一种接口，是方形 USB 接口，也就是打印机上的那个接口，欧姆龙 PLC 就是用此接口，所以，打印机的连接线就是欧姆龙 PLC 的下载线。

如上图所示，红色圆圈部分，就是欧姆龙 PLC 的下载接口，这和打印机的接口是一样的。

串口和 USB 是两种最常用的连机方式，不但适用于 PLC，还广泛应用于触摸屏，伺服，变频器等等应用非常广泛。而很多 PLC 同时支持两种连机方式。

如上图所示，就是三菱 PLC 编程软件 GX WORKS2 的连机选项，我们可以看到，它是支持两种方式的。

3、网线

随着互联网技术的发展，以太网也越来越多地应用于工业自动化行业，因此很多 PLC 也支持网线连机了，比如西门子最新的博途平台，S7-1200 系列。甚至低端的 S7-200smart 系列也支持网口连机了。

在博途中，如何把程序块连同PLC变量及PLC数据类型从CPU 上载到PC

要将CPU内的软件上载到编程设备，需要新建一个项目并添加一个非指定CPU。

说明

必须先建立到设备的在线连接，才能将CPU内的项目数据上载到编程设备。下面是一个从S7-1500 CPU上载的例子：

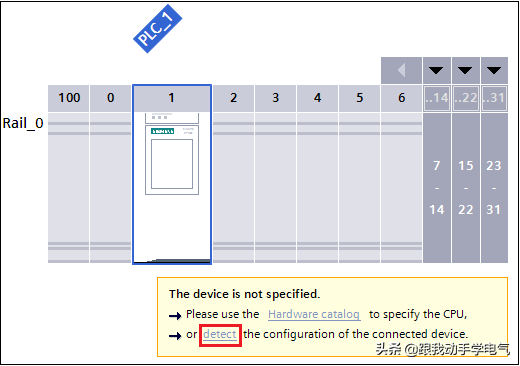

新建一个Step7项目，用 "Add new device" 功能添加一个CPU模块，在本例中添加一个 "unspecified CPU 1500"，模块的订货号为6ES75XX-XXXXX-XXXX。 注意： 组态时不需要考虑 "unspecified CPU 1500"的在线及离线的固件版本。模块在组态中未具体定义，可以在CPU下面的窗口中看到相关信息，之后点击“detect”按钮

图. 1

3.在 "Hardware Recognition for PLC_1"对话框中，选择PG/PC接口，点击 "Start search"按钮 。

4.搜索后会显示出在线CPU的设备类型、IP地址和MAC地址，点击"Recognize"按钮，离线组态会以在线组态进行自动匹配。

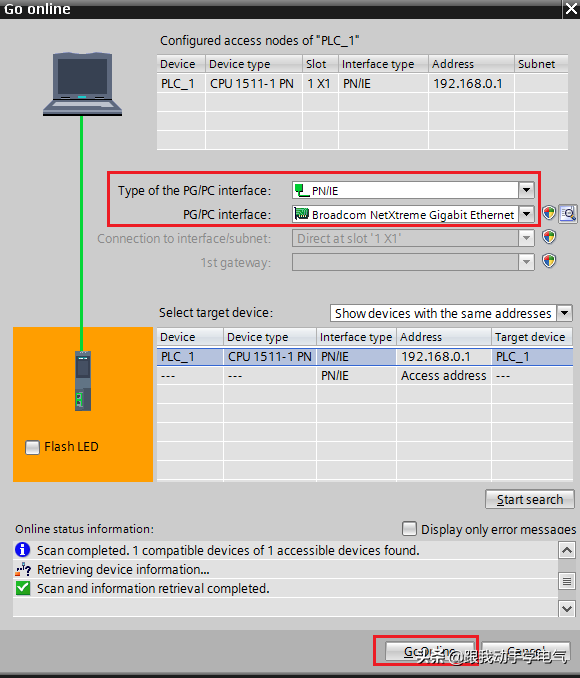

5.在工具栏中单击"Go online" 按钮，在打开的"Go online" 对话框中单击"Start search"按钮。

6.系统将检查该兼容设备的可访问性。这可能需要花费一些时间，设备被确认后 "Select target device:" 窗口就会显示出其IP地址，点击“GoOnline”按钮建立在线连

图. 2

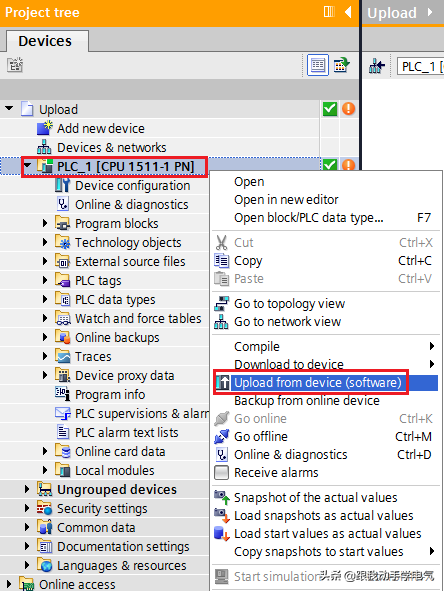

7.当在线连接建立后，在项目树中该站点上点击右键， 在下拉框中选择"Upload from device (software)" 。

图. 3

8.弹出的对话框提示，离线项目会被删除并被在线项目取代，在"Continue"前打勾以使能该功能，并点击 "Upload from device"按钮。新的项目数据会从CPU上传至新建的项目中

图. 4

9.在工具栏点击 "Disconnect online connection"按钮。

10.保存并编译项目。

现在该Step7 (TIA Portal)项目包含Program Blocks"文件夹的完整内容，其中包含PLC变量、PLC数据类型、工艺对象和来自在线CPU的其他文件夹。已成功传输块(FBs、FCs、DBs和OBs)的消息将显示在inspector窗口中。
