三相异步电动机的降压启动控制

1、三相异步电动机的Y-△降压启动控制

将三相异步电动机的Y-△降压启动的继电接触器控制改造为PLC控制系统.

（1）确定I/O信号、画PLC的外部接线图

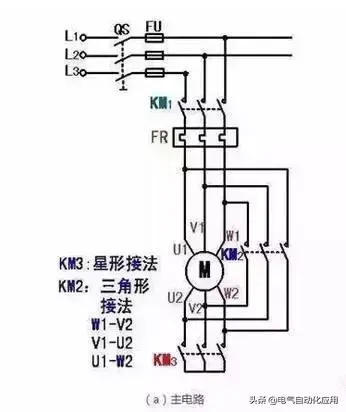

（a）主电路

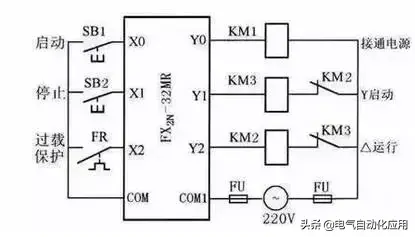

（b）PLC的I/O接线图

电动机的Y-△降压启动的接线图

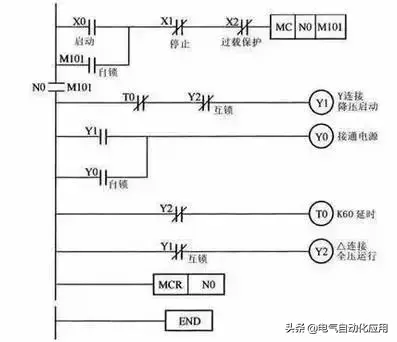

（2）设计三相异步电动机的Y-△降压启动梯形图

电动机的Y-△降压启动控制的梯形图

2.三相异步电动机的串自耦变压器降压启动控制

将串自耦变压器降压启动的继电接触器控制改造为PLC控制系统 ：

（1）确定I/O信号、画PLC的外部接线图

PLC的输入信号：启动按钮SB1，停止按钮SB2，热继电器常开触点FR。

PLC的输出信号：运行接触器KM2、串接自耦变压器接触器KM1。

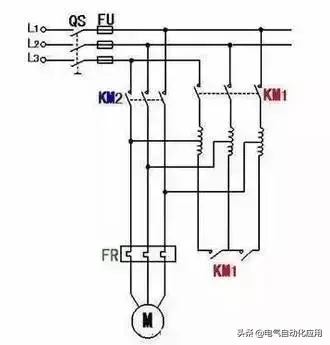

（a）主电路

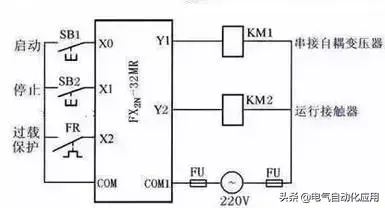

（b）PLC的I/O接线图

电动机的自耦变压器降压启动的接线图

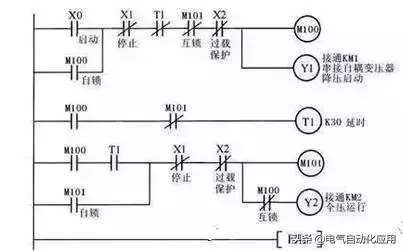

（2）设计三相异步电动机的串自耦变压器降压启动梯形图

三相异步电动机的串自耦变压器降压启动控制梯形图

三相绕线式异步电动机的控制

1.三相绕线式异步电动机串电阻启动控制

将绕线式异步电动机串电阻启动的继电接触器控制线路改造为PLC控制系统：

（1）确定I/O信号、画PLC的外部接线图

PLC的输入信号：启动按钮SB1，停止按钮SB2，热继电器常开触点FR。

PLC的输出信号：电源接触器KM、短接R1接触器KM1、短接R2接触器KM

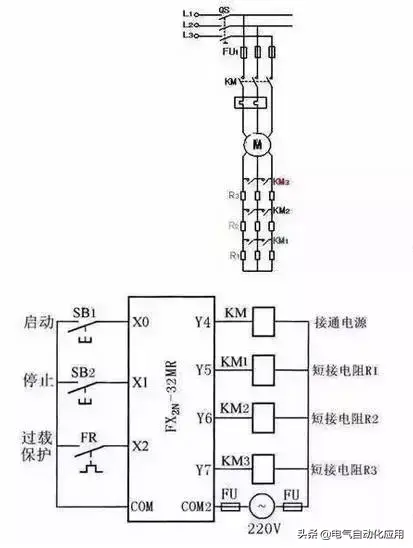

（a）主电路

（b） PLC的I/O接线图

电动机的自耦变压器降压启动的接线图

2.三相绕线式异步电动机串频敏变阻器启动电路

将绕线式异步电动机串频敏变阻器启动的继电接触器控制线路改造为PLC控制系统 ：

（1）确定I/O信号、画PLC的外部接线图

PLC的输入信号：启动按钮SB1，停止按钮SB2，热继电器常开触点FR。

PLC的输出信号：运行接触器KM1、短接频敏变阻器接触器KM2、接入热继电器的中间继电器KA。

（a）主电路

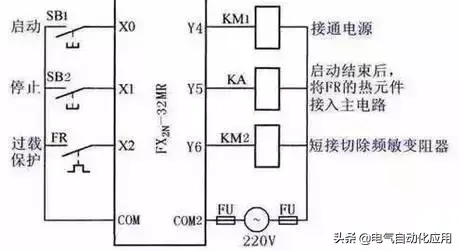

（b） PLC的I/O接线图

（2）设计三相绕线式异步电动机串频敏变阻器启动梯形图

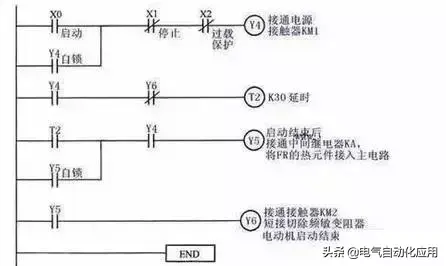

三相绕线式异步电动机串频敏变阻器启动梯形图

自动往返控制

将自动往返控制的继电接触器控制线路改造为PLC控制系统 ：

（1）确定I/O信号、画PLC的外部接线图

PLC的输入信号：正转启动按钮SB1，反转启动按钮SB2，停止按钮SB3，热继电器常开触点FR、正向前进限位开关SQ1、反向后退限位开关SQ2、前进极限限位开关SQ3、后退极限限位开关SQ4。

PLC的输出信号：正向运行接触器KM1、反向运行接触器KM2。

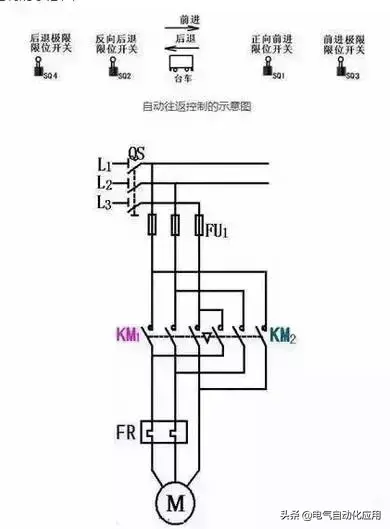

自动往返控制的示意图

(a)主电路

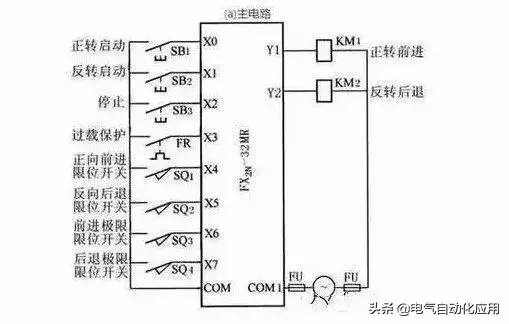

(b) PLC的I/O接线图

自动往返控制的接线图

（2）设计梯形图

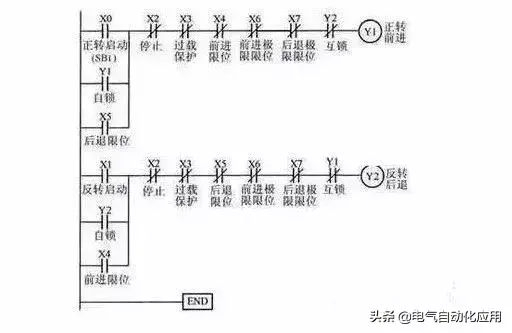

自动往返控制的梯形图

梯形图经验设计法

（一）PLC控制系统梯形图的特点

(1)PLC控制系统的输入信号和输出负载： 继电器电路图中的交流接触器和电磁阀等执行机构用PLC的输出继电器来控制，它们的线圈接在PLC的输出端。按钮、控制开关、限位开关、接近开关等用来给PLC提供控制命令和反馈信号，它们的触点接在PLC的输入端。

(2)继电器电路图中的中间继电器 和时间继电器的功能用PLC内部的辅助继电器和定时器来完成，它们与PLC的输入继电器和输出继电器无关。

(3)设置中间单元： 在梯形图中，若多个线圈都受某一触点串并联电路的控制，为了简化电路，在梯形图中可设置用该电路控制的辅助继电器，辅助继电器类似于继电器电路中的中间继电器。

(4)时间继电器瞬动触点的处理： 除了延时动作的触点外，时间继电器还有在线圈得电或失电时马上动作的瞬动触点。对于有瞬动触点的时间继电器，可以在梯形图中对应的定时器的线圈两端并联辅助继电器，后者的触点相当于时间继电器的瞬动触点。

(5)断电延时的时间继电器的处理 。FX系列PLC没有相同功能的定时器，但是可以用线圈通电后延时的定时器来实现断电延时功能。

(6)外部联锁电路的设立。 为了防止控制正反转的两个接触器同时动作，造成三相电源短路，除了在梯形图中设置与它们对应的输出继电器的线圈串联的常闭触点组成的软互锁电路外，还应在PLC外部设置硬互锁电路。

(7)热继电器过载信号的处理 ：如果热继电器属于自动复位型，则过载信号必须通过输入电路提供给PLC，用梯形图实现过载保护。如果属于手动复位型热继电器，则其常闭触点可以接在PLC的输出电路中与控制电动机的交流接触器的线圈串联。

(8)外部负载的额定电压 ：PLC的继电器输出模块和双向晶闸管输出模块，一般只能驱动额定电压AC 220V的负载，如果系统原来的交流接触器的线圈电压为380V时，应将线圈换成220V的，或在PLC外部设置中间继电器。

（二）经验设计法

以上实例编程使用的方法为“经验设计法”。顾名思义，“经验法”是依倨设计者的经验进行设计的方法。

1．经验设计法的要点

（1）PLC的编程，从梯形图来看，其根本点是找出符合控制要求的系统各个输出的工作条件，这些条件又总是用机内各种器件按一定的逻辑关系组合实现的。

（2）梯形图的基本模式为启-保-停电路。每个启-保-停电路一般只针对一个输出，这个输出可以是系统的实际输出，也可以是中间变量。

（3）梯形图编程中有一些约定俗成的基本环节，它们都有一定的功能，可以像摆积木一样在许多地方应用。

2．“经验法”编程步骤

（1）在准确了解控制要求后，合理地为控制系统中的事件分配输入输出口。选择必要的机内器件，如定时器、计数器、辅助继电器。

（2）对于一些控制要求较简单的输出，可直接写出它们的工作条件，依据启-保-停电路模式完成相关的梯形图支路。工作条件稍复杂的可借助辅助继电器。

（3）对于较复杂的控制要求，为了能用启-保-停电路模式绘出各输出口的梯形图，要正确分析控制要求，并确定组成总的控制要求的关键点。

（4）将关键点用梯形图表达出来。关键点总是用机内器件来表达的，在安排机内器件时需要合理安排。绘关键点的梯形图时，可以使用常见的基本环节，如定时器计时环节、振荡环节等。

（5）在完成关键点梯形图的基础上，针对系统最终的输出进行梯形图的编绘。使用关键点综合出最终输出的控制要求。

（6）审查以上草绘图纸，在此基础上，补充遗漏的功能，更正错误，进行最后的完善。

学PLC编程真的很难？真的很麻烦？其实是没掌握这个方法

对于没有编程过PLC程序的小伙伴来说，PLC编程是个麻烦，还是个大麻烦……但是真就这么难吗？真相是没有掌握方法，我们来看这个编程案例，就知道是怎么回事了。

给大家按步骤逐一解答，如果你对这个的程序有疑问，可以在下面留言，小编会解答的哦！

根据下图的三相交流电动机正反转控制的主电路，设计一个PLC控制电动机正停反的控制系统。控制要求如下：

（1）正常情况下，按启动按钮SB1，电机正转，按下反转启动按钮SB2，电机反转。

（2）电机启动后，按下停止按钮SB3并等待5秒钟之后，才可以改变电动机的旋转方向；

（3）如果SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。此时按SB3停止按钮进行复位。

首先我们先确定一下按钮、KM的使用辅助触点情况，这里是正反转的主回路，主回路必须有互锁电路，其他的按钮用常开触点。

下面是PLC的输入输出点表：

根据题意（1）编程：这里根据题意1，只需遍2个自保持电路即可。

题意2要求按停止按钮5秒后才能改变电机方向，所以这里需设置一个标志位，这里用M0.0。

并且加上程序互锁电路，具体如下：

首先在2个自保持回路中加入互锁电路——网络1的Q0.1常闭点和网络2的Q0.0常闭点。题意2说按下停止按钮后5秒，才能按启动按钮，所以网络3按下I0.2停止按钮后，M0.0得电自保持，计时器T37计时5s后，将M0.0的自保持回路停掉。并且在网络1和网络2中加M0.0的常闭点，使M0.0得电时网络1和网络2即使按了正转按钮或者反转按钮也不会使Q0.0或Q0.1得电。

题意3要求SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。编程如下：

这次增加了网络4/5/6，网络5和6就是利用2个计时器产生一个一秒脉冲的小程序，SM0.0为特殊位，其功能为一直得电。网络4就是利用M0.1将网络1/2/3锁死，也就是说M0.1得电网络1.2.3是不起作用的。其原理与上一小结的M0.0一样。

这个程序小编大约调试了3-4遍，也就是说小编犯了3-4个错误，所以小伙伴们遇见程序错了不要紧，慢慢来一点点调试总能做出来的。小伙伴们，你们说，是么？有疑问的欢迎下方留言哦，我们一起学习、一起进步！
