通过实例玩转三菱PLC之卫生间冲水电路，看看跟西门子的不同

功能说明：当光电开关检测到有人使用，控制冲水电磁阀，当检测有人使用时，延时3秒后冲水4s，检测到人离开后冲水5s。

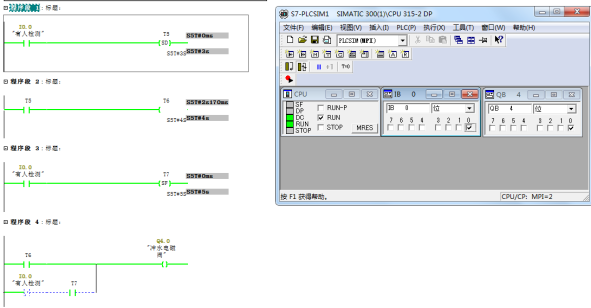

首先看看西门子PLC怎么编程的：

我们再来看看三菱PLC怎么编程：

三菱PLC的定时器分为1ms、10ms和100ms的时钟脉冲进行计数，达到设定值时，定时器输出触点动作，分为一般用途定时器和累计型定时器，

不同的CPU定时器是不同，我们这里用100ms的一般用途定时器，大多数为T0~T99，

用常数K或寄存器D的值来作为定时器的设定值。

具体编程及注意事项如下

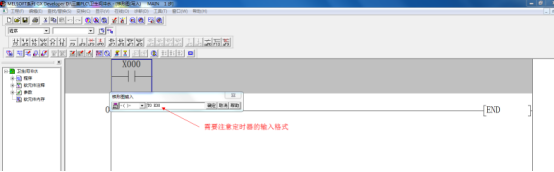

1）当检测到人X0，来启动定时器T0，延时3s，也就是说K是30。要注意定时器的输入格式。如下图

2）延时T0的时间后，冲水4S，编程如下

3）当人走后，冲水5s，也就是X0下降沿后，开始冲水，延时T3的时间，停止冲水。编程如下：

4）控制阀输出，编程如下,即

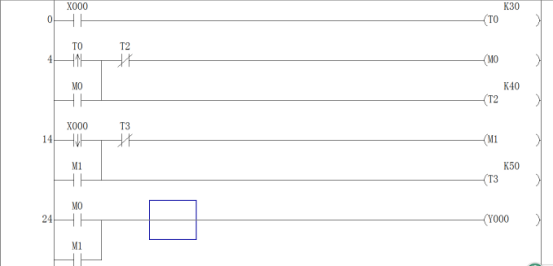

转换（编译）后程序如下：

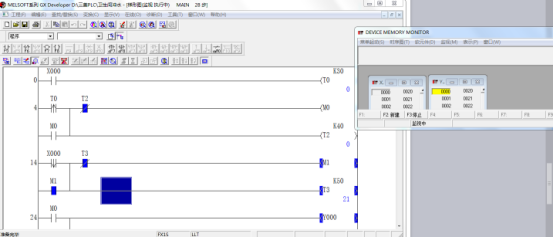

启动仿真，

仿真结果与功能要求一致，成功。

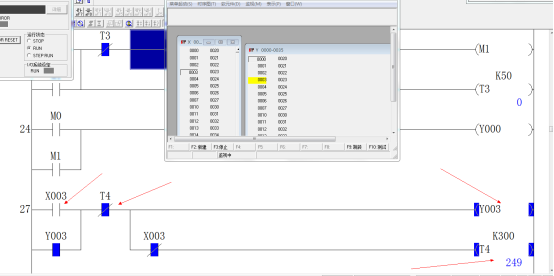

有一点需要说明的三菱PLC的定时器只能提供其线圈在通电后延迟动作的触点，有人肯定会问：我要是想要延时断开怎么用？下面简单说下：

如程序段，当X3信号为0，启动定时器，然后通过定时器作为主回路的停止条件。

这是第二个例子，通过实例来看看三菱PLC的软元件及指令的应用，后续我会持续更新，同时也会将西门子的程序同时发上来，方便大家比较，很多小伙伴对西门子熟悉，觉得三菱的编程麻烦，其实个人认为编程的理念都是一样，只是指令上有区别，会一种再学别的就很简单了。

喜欢的小伙伴别忘记关注、点赞、评论及转发，转给更多的志同道合的有志者一起讨论和学习。你们的支持是小编前进的动力。

中文PLC如何进行洗手间自动冲水控制程序

PLC到了手上，还不会编程的宝宝们，不要着急，PLC采用电脑中文指令编程，基于流程的编程方式，很容易入手的。用心学好编程方法，你就能玩转PLC啦，编程神马的都是浮云。

情况1：男卫生间小便斗处，使用者必须站满3秒钟才会执行冲水动作，冲水3秒后自动停止（第一次冲水），使用者离开时，再冲水4秒后自动停止（第二次冲水）。

情况2：若使用者在第一次的冲水时间段内离开，则立即停止第一次冲水，开始第二次4秒的冲水。

情况3：若前一个冲4s还未冲完，后一个使用者便到来，则立即停止冲水，并且不执行第一次冲水3s的动作，只在该使用者离开时执行第二次4s冲水动作。

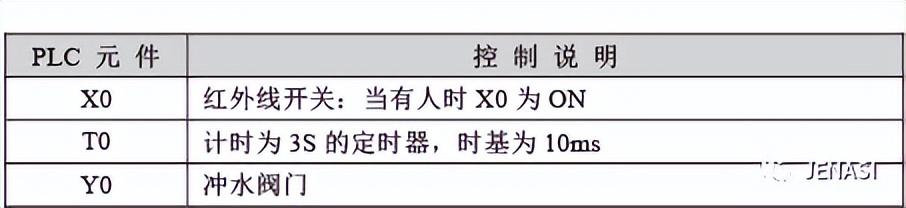

【组件说明】

【控制流程图】

【控制程序】

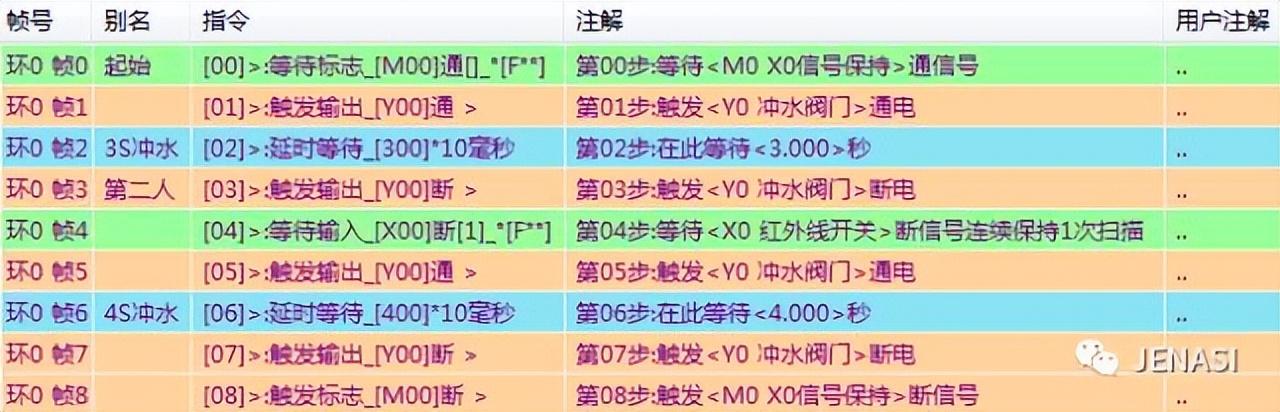

*时序逻辑实现主程序：

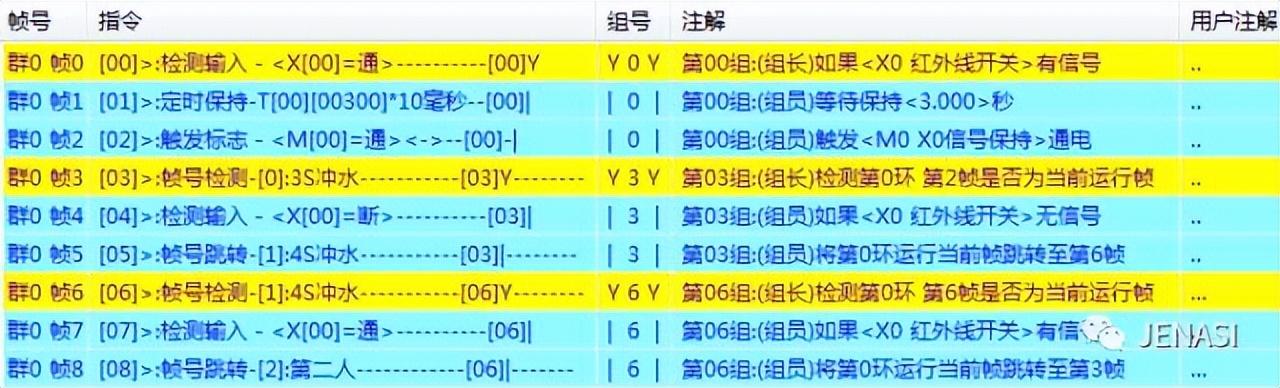

*组合逻辑实现方法：

程序说明：

在组合逻辑设定感应动作程序和情况2、3的检测程序，在时序逻辑编辑主程序动作：便池使用的过程动作设置为主程序。

第1步：

组合逻辑第0组： 正常使用情况下，用“检测输入X0通”指令检测红外线开关X0是否有信号，再添加“定时等待T0=3s”指令，当X0有信号且保持3s之后（此时为使用者准备使用便池），再“触发辅助标志M0通”（用M0来作为启动主程序动作的标志），此时就会启动时序环0的主程序。

第2步：

时序环0编辑主程序： 先添加“等待辅助M0通”指令（通过组合逻辑检测得到信号），再添加“触发输出Y0通”指令，触发冲水阀门冲水，冲水动作需要保持3s，所以添加“延时等待3s”指令，进行第一次冲水；冲水完成之后再添加“触发输出Y0断”，冲水阀门停止冲水，再添加“等待输入X0断”指令，当人离开，红外线开关检测不到信号时，X0为断，然后再“触发输出Y0通”，冲水阀进行第二次冲水，时间为4s，就添加“延时等待4s”指令，完成第二次冲水之后再添加“触发输出Y0断”指令，停止冲水，动作完成之后，最后添加“触发辅助M0断”指令，断开启动标志M0。

第3步：

组合逻辑第3组： 在情况2的使用下，添加“帧号检测，检测别名：3s冲水”指令，也就是检测时序环0中的指令帧2：3s冲水是否为当前帧，若是当前帧，同时“检测输入X0断”（也就是说还在执行第一次冲水动作，使用者就已经离开），这时添加“帧环跳转”指令，将时序环0当前动作跳转至帧6指令：4s冲水。这就是情况2：使用者在第一次冲水未完成就离开的情况，马上停止第一次冲水，进入第二次冲水。

第4步：

组合逻辑第6组： 在情况3的使用下，添加“帧号检测，检测别名：4s冲水”指令，也就是检测时序环0中的指令帧6：4s冲水是否为当前帧，若是当前帧，同时“检测输入X0通”（也就是说还在执行第二次冲水动作，就有第二名使用者准备使用），这时再添加“帧环跳转”指令，将时序环0当前动作跳转至帧3指令：触发Y0断，此时停止冲水，动作按照程序继续运行。这就是情况3：当第一名使用者离开后，进行的第二次冲水还未完成，就有第二名使用者前来准备使用，此时就停止冲水，按正常动作继续执行。

说明：

时序逻辑中所有程序都是按顺序运行，只有前一帧指令运行完成之后，方可执行后一帧指令，不然则等待。

组合逻辑中的程序是以组为单位运行，一个组由组长与组员组成，同一组中，只有所有条件 满足才会执行输出与跳转。

【程序调试】

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，程序调试有几种方式。

1、可以在编程软件上进行程序调试，在菜单栏中的调试框中，打开“在线调试环”，选择下发程序的端口号，即可实现在线调试。

2、可在触摸屏软件上实现在线模拟，进行程序调试。
