几个简单案例，轻松搞懂计数器（三菱FX5UPLC）

今天给大家分享几个案例，今天分享的是FX5U PLC计数器的案例。同样地，这些案例也适用了其他三菱系列PLC的，只是我们现在是以GX WORKS3软件创建的程序。

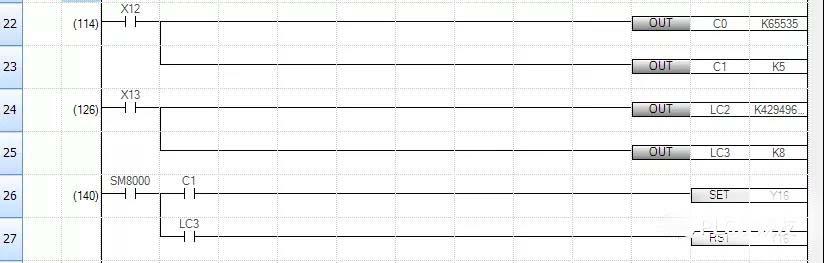

首先先了解一下FX5U PLC的计数器，注意FX5U计数器跟FX其他系列的区别在于计数器的编程软元件不同，分为计数器C和超长计数器LC。指令有两条OUT C和OUT LC，计数器的功能是OUT指令之前的运算结果由OFF→ON变化时，将指定的计数器的当前值+1，如果计数到，常开触点将导通，常闭触点变为断开。

使用的时候需要注意，计数器C的设定值的设置范围为1～65535。超长计数器LC的设定值的设置范围是0~4294967295，因为LC是属于32位的软元件。

了解了FX5U PLC的计数器的功能之后，那下面我们就看看计数器的编程案例吧~

案例1、报警闪烁灯控制

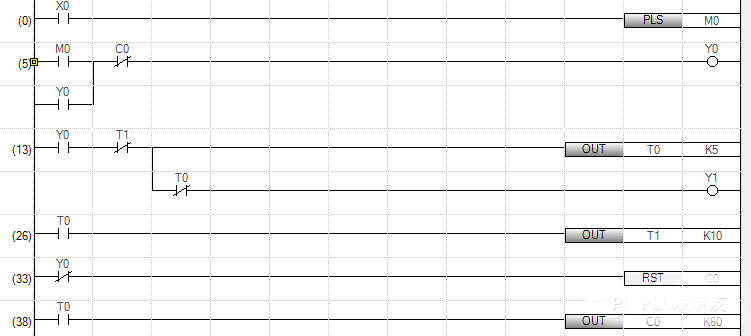

当开关（或行程开关）K1闭合时，报警扬声器(用指示灯H1替代）发出警报声，同时报警灯(用指示灯H2替代）连续闪烁60次，每次亮0.5s，熄灭1s，然后停止声光报警。

案例2、钻床自动钻孔PLC控制程序

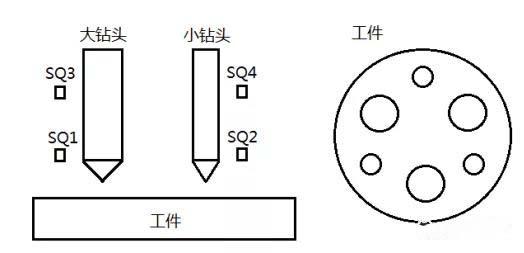

钻床自动钻孔示意图如图，需要在工件上加工三个大孔和三个小孔。操作人员放好工件后，按下钻床启动按钮SB0，电磁阀YV0打开，液压系统将工件夹紧；压力继电器KP动作，钻床电动机起动，带动大钻头和小钻头旋转，同时进给电磁阀YV1、YV2打开，钻臂分别带动大钻头和小钻头进给开始钻孔。当钻孔到位时，大钻头和小钻头分别撞击行程开关SQ1和SQ2，大钻头和小钻头上行电磁阀分别打开，大钻头和小钻头分别上行，分别行至行程开关SQ3和SQ4处时，停止上行；当大钻头和小钻头都上行到位时，若没钻完三对孔，电磁阀YV3吸合打开，液压系统使工件旋转120度，旋转到位时撞击行程开关SQ5，停止旋转，开始钻下一组孔。如此循环。当钻完三组孔时，电磁阀YV4动作，液压系统松开工作并压下行程开关SQ6，系统进入初始状态，为下一轮工作做好准备。

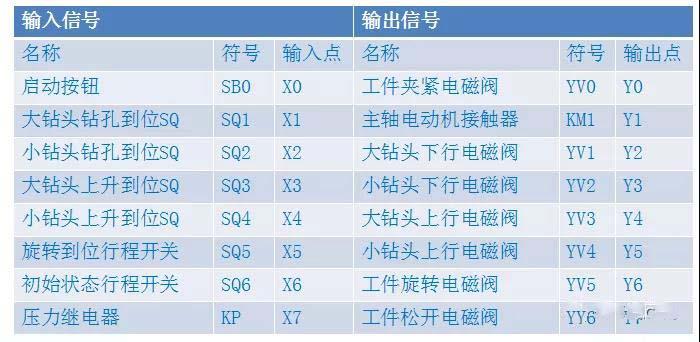

IO分配：

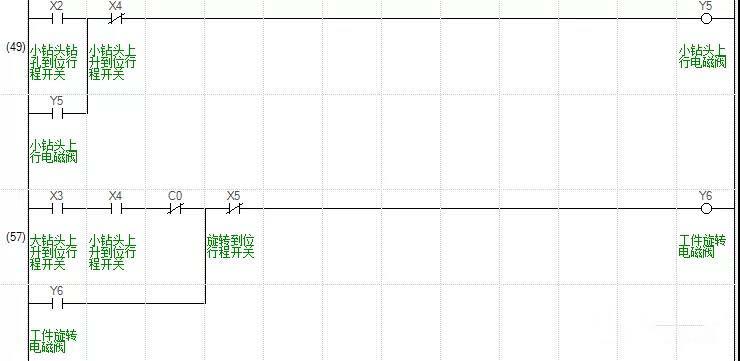

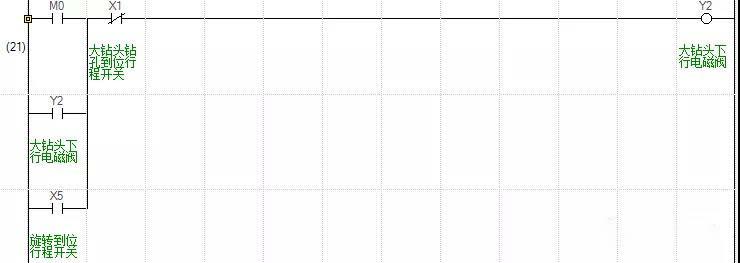

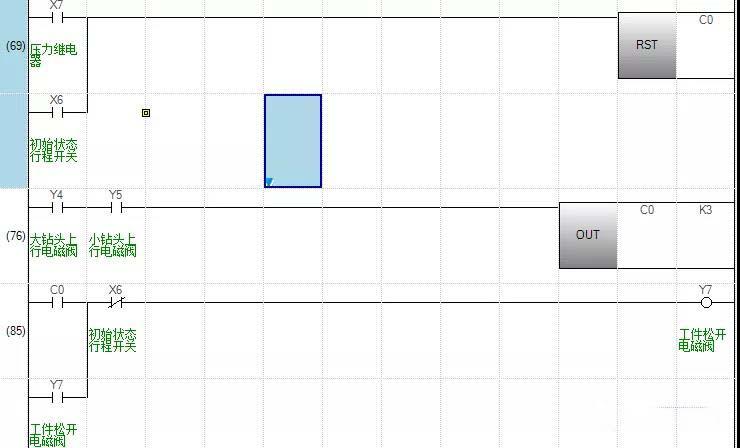

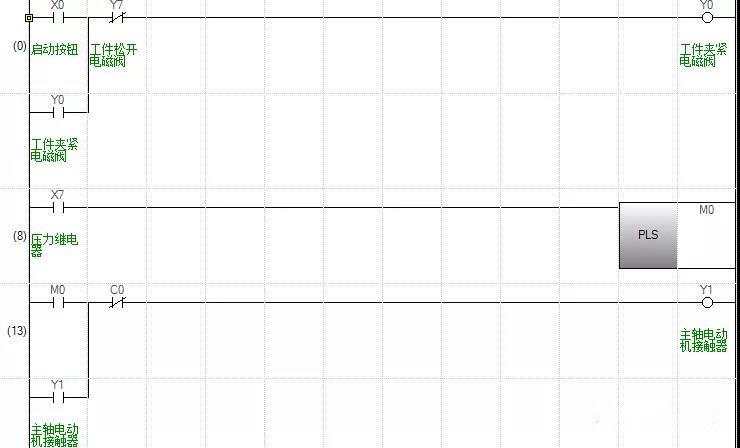

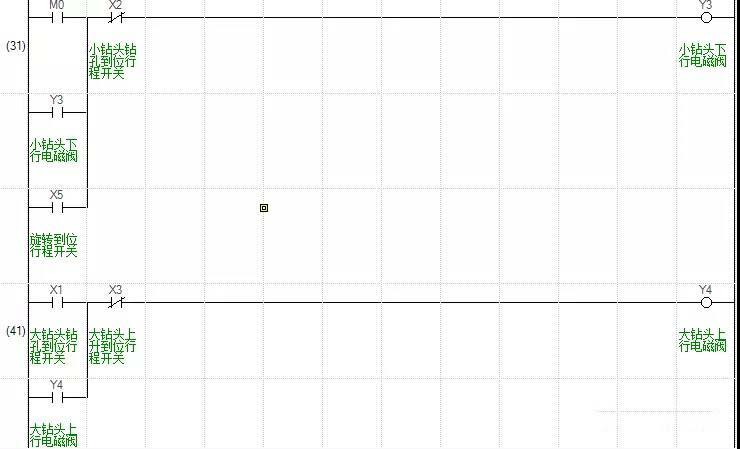

PLC程序：

通过这两个简单的计数器案例，希望对大家在理解计数器及使用计数器进行编程能够有所帮助~

本文为技成蔡慧荥老师原创，未经授权不得转载

↓↓↓领取100GB自动化资料包

利用PLC定时器和计数器，实现长时间计时的方法

在很多工程应用中，根据控制功能要求，需要对系统进行24小时监控，在经过某一特定时间或遇到紧急情况后给出提醒或预警。为了减少人为因素造成的影响，我们希望系统能自动进行。PLC中的定时器便具有这个功能。

但是，定时器的计数值在PLC的内部使用二进制，一个16位二进制字除去一个符号位后，能表示的最大整数是32767，它将对应定时器的最大定时时间。以100ms定时器为例，32767对应最大定时时间为32767×0.1=3276.7（s），时间不足1小时。这使得在使用单个定时器编制长时间计时程序受到很大制约。

由于定时器的计时时间有限，利用单个定时器达不到长时间计时的目的，要解决问题需要利用软件编程来实现长时间计时。下面以S7-200 PLC为例，通过案例来探讨利用定时器和计数器扩展的方式进行长时间计时，供使用者参考。

1 定时器、计数器的应用

1.1 定时器基本应用

S7-200 PLC有三种类型的定时器，接通延时定时器（TON）、断开延时定时器（TOF）、记忆接通延时定时器（TONR）。以常用的延时接通定时器（TON）为例讨论定时器的基本应用。

图1 定时器基本应用

工作原理：当输入端闭合，即I0.0为“ON”时，定时器T37接通并开始计时，10秒后，定时器T37常开触点接通并保持，输出继电器Q0.0输出。I0.0断开，定时器复位，Q0.0断开。

1.2 计数器基本应用

S7-200 PLC有三种类型的计数器，增计数器（CTU）、减计数器（CTD）、增/减计数器（CTUD）[2]。以常用的增计数器（CTU）为例讨论计数器的基本应用。

图2 计数器的基本应用

工作原理：首先，使I0.1输入端通、断一次，计数器C0复位，即当前值回“0”。然后，每通、断一次I0.0，计数器C0记录1个数，即C0当前值加1，当C0当前值达到10后，计数器C0常开触点接通并保持，输出继电器Q0.0输出，直到I0.1再次闭合，计数器复位，Q0.0断开。

1.3 定时器级联扩展延时

对于分辨率为100ms的延时接通定时器（TON）来讲，其设定值最大为32767，延时时间最长为3276.7秒。当超过该时间，单个定时器则无法完成计时功能。这种情况下，可以利用定时器级联的方式实现延时时间的扩展。

案例1：利用两个定时器级联实现延时1小时

图3 定时器延时1小时

总的延时时间T=T37+T38=1800秒+1800秒=3600秒=1小时。这是单个定时器无法完成的定时时间。

还可以用同样的方法实现三个、四个定时器级联延时。这种扩展方法的计时时间是各个定时器计时时间的总和。

1.4 利用计数器延时

案例2：利用两个计数器实现延时10小时

图4 计数器延时10小时

总的延时时间为：1秒×（6000×6）=36000秒÷3600秒=10小时。

这种扩展延时方法的关键是：（1）在网络1中，首先，利用特殊功能寄存器SM0.5（周期为1秒,占空比为1:1），作为计数器C0的计数输入脉冲，在计数的同时实现计时；第二，将C0的输出作为自身的复位，实现记录6000个脉冲后重新开始。（2）在网络2中，将C0的输出作为C1的输入，实现每记录6000个脉冲触发C1计数1次。

3 案例分析

3.1控制要求

某住宅小区需要24小时昼夜定时报警，早上6：30，电铃每秒响一次，6次后自动停止；9：00-17：00，启动住宅报警系统；晚上18：00打开小区内照明系统；晚上22：00关闭小区内照明系统。

3.2 I/0口分配

表1 I/O 分配表

3.3 接线图

图5 接线图

3.4 梯形图程序

程序说明：

（1） 网络1、网络2 中，I0.0为系统启动开关；I0.1 为快速调整开关； I0.2为系统实验用开关；SM0.1用于上电时系统复位；C0 、C1两个计数器级联，C0形成900秒的计时周期，C1记录96个900秒，共计900×96=86400秒，即24个小时；

（2）网络3用于实现早晨6:30启动电铃，电铃每隔1秒响1次，6次后停止；

（3）网络4用于实现晚上18:00开启小区内照明系统；网络4用于实现晚上22:00关闭小区内照明系统；

（4）网络5用于实现9:00到17:00开启小区内报警系统；

（5）网络7、网络8，形成0.1秒钟震荡信号，用于快速调整系统使用。

图6 梯形图程序

4 结束语

定时器指令和计数器指令是PLC编程的重要指令，掌握好它们的使用方法，使设计格式规范化，可以优化设计程序，对编程水平的提高有十分重要的意义，利用编程实现长时的方法还有很多，案例也不胜枚举，同时，灵活利用定时器和计数器组合进行长时间计时，PLC的编程功能，既可减少硬件设备资源，降低生产成本，又使系统运行灵活可靠。

本文编自《电气技术》，标题为“关于利用PLC定时器和计数器进行长计时功能的探讨”，作者为侯肖霞。
