一、引言：稳压管检测——电源电路“稳压基石”的好坏判断，关乎整机安全

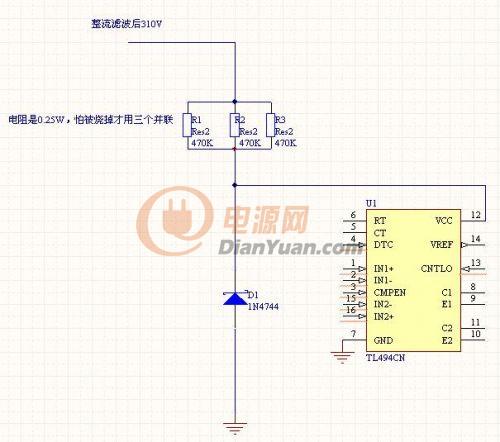

稳压管（也称齐纳二极管）是电子电路中不可或缺的“稳压基石”。它利用PN结反向击穿区电压基本恒定的特性，在电源电路输出端为后续电路提供稳定的基准电压，在过压保护电路中充当“安全阀”——一旦输入电压超过其稳压值便迅速导通，将过高的电压钳位在安全范围-40。从工业自动化设备、开关电源生产线到汽车电子控制系统，稳压管的应用场景几乎无处不在-12。
稳压管在实际使用中并非“永不失效”——开路失效会导致输出电压失控飙升，可能烧毁后续敏感芯片；热击穿或漏电流升高则会让输出电压异常偏低甚至归零-38-40。「测量稳压管好坏」 是电子维修人员、工厂产线质检员和电源设备工程师必须掌握的核心技能。本文从工业电源设备和产线质检场景出发，分层详解「万用表检测稳压管步骤」 、「加电精准测量法」 和「工业级专业仪器检测」 三大方法，同时涵盖行业检测标准、常见故障类型和典型失效案例，帮助不同基础的从业者快速掌握稳压管检测技巧。
二、前置准备：检测前的核心工具与安全要点
（一）工业电源及设备维护场景稳压管检测核心工具介绍
基础工具（新手必备，适配工厂入门质检、设备维修学徒）：
数字万用表：最常用的检测工具，需具备二极管档、直流电压档和电阻档。建议选择具备自动量程功能的型号，方便快速切换-4。
可调直流稳压电源：用于搭建测试电路精准测量稳压值，建议选用0~30V连续可调型号，电流输出能力≥100mA即可满足绝大多数稳压管检测需求-2。
限流电阻：建议常备1kΩ、2.2kΩ、4.7kΩ等常用阻值，用于在加电测试中限制流过稳压管的电流，防止过流损坏-4。
专业工具（适配工厂流水线批量检测、专业质检场景）：
稳压管/半导体专用测试仪：可一键自动测量稳压值、漏电流等参数，适合产线批量筛选-7。
晶体管图示仪或功率器件分析仪（如Keysight B1505A） ：可完整呈现稳压管的反向击穿特性曲线，动态阻抗、温度系数等参数一目了然-30。
高低温试验箱：用于检测稳压管在宽温范围内的稳定性，满足汽车电子或军工级应用需求-30。
（二）工业电源设备稳压管检测安全注意事项（重中之重）
在检测稳压管时，以下4条核心安全注意事项务必牢记：
断电拆卸原则：检测前必须断开待测设备电源，并确认电路中的储能元件（如大电容）已完全放电，方可拆下稳压管进行离线测量。在线测量极易受周围元件干扰导致误判-4。
高压防护（工业设备特别关注） ：工业电源电路中稳压管两端可能带有数百伏电压，检测前务必佩戴绝缘手套，使用万用表时优先选择CAT III及以上安全等级的仪表。
限流电阻不可省略：加电测试稳压值时，必须串联限流电阻（通常1kΩ起），否则电流失控可能瞬间烧毁被测稳压管-53。
极性确认：稳压管反向接入电路才能发挥稳压作用——负极接高电位，正极接地电位。测试时误将极性接反，会导致稳压管正向导通，电流急剧增大并烧毁-53。
（三）稳压管基础认知（适配工业电源精准检测）
稳压管的核心工作原理：正向特性与普通二极管一致（正向压降约0.5~0.7V）；反向特性在未达到击穿电压时呈现极高电阻（近似开路），一旦反向电压达到其稳压值（Vz），便进入反向击穿区，两端电压基本保持恒定-40。
稳压管的4项核心参数：
稳定电压（Vz） ：反向击穿时的稳定电压值，通常范围2.4V~200V，同一型号不同批次存在±5%左右的离散偏差-30。
动态电阻（rz或Zzt） ：反映稳压管稳压性能的关键指标——动态电阻越小，电流波动时电压越稳定-40。
额定功耗（Pz） ：由Pz = Vz × Iz（工作电流）决定，工作电流Iz不得超过Izmax，否则会因过热烧毁-40。
温度系数：低于4V的稳压管通常为负温度系数（电压随温度升高而降低），高于6V的为正温度系数（电压随温度升高而升高）-40。
三、核心检测方法
（一）稳压管基础检测法（工业新手快速初筛——外观与极性检查）
在动用仪表之前，先用“眼看”和“简单量”快速筛选出明显损坏的元件：
第1步——外观初筛： 观察稳压管封装是否有烧焦、裂纹、引脚断裂或壳体鼓包等现象。热击穿失效常伴随轻微烧焦或封装变色-38。
第2步——极性确认： 塑封稳压管管体上印有彩色标记的一端为负极，另一端为正极-2。若标识不清，可用万用表电阻档（R×1k档）测量：两次测量中阻值较小那次，黑表笔所接为稳压管正极-2。
初步判断标准： 外观完好且极性无误可进入下一步仪表检测；如有烧焦、裂纹，或正反向电阻均趋近于0（短路）或均为∞（开路），则可直接判定为损坏-2。
（二）万用表检测稳压管方法（新手重点掌握——工业电源维修通用）
模块一：正向特性检测
将数字万用表拨至二极管档（通常带有二极管符号“⏚”）。
红表笔接稳压管正极（阳极），黑表笔接稳压管负极（阴极）。
正常读数：万用表显示0.5V~0.7V的正向导通电压降-4。
异常判断：显示“OL”或“1”表示正向开路损坏；显示数值接近0表示正反向可能短路损坏-4。
模块二：反向特性检测
交换表笔：黑表笔接稳压管负极，红表笔接正极。
关键理解：普通万用表二极管档的输出测试电压通常在2.8V~3.3V左右-4。
判断标准：
若被测稳压管稳压值Vz > 3.3V（如5.1V稳压管），万用表会显示“OL”（无穷大）——这属于正常现象，并非损坏，只因万用表测试电压不足击穿稳压管-4。
若被测稳压管稳压值Vz ≤ 3.3V（如3.3V稳压管），万用表应显示接近其标称值的电压读数，如3.2V左右——说明反向击穿稳压功能正常-4。
异常情况：显示数值接近0为反向短路损坏；显示不稳定数值为性能劣化-4。
万用表检测稳压管的实用技巧： 对于Vz较高的稳压管（如15V、24V），万用表二极管档无法直接测出反向特性——这恰恰说明它未损坏。此时需进入下一步加电精准测量。
（三）加电精准测量稳压值（进阶必备——工业产线精准检测）
对于Vz高于万用表测试电压的稳压管，或需要精确验证稳压值的场合，搭建简单测试电路是获取准确数据的唯一可靠方式。
测试电路搭建与操作步骤：
准备器材：可调直流稳压电源（0~30V）、限流电阻（建议从1kΩ开始）、数字万用表（直流电压档）-4。
接线：直流电源正极 → 限流电阻 → 稳压管负极；稳压管正极 → 直流电源负极-4。稳压管在电路中为反向接入状态。
测量：万用表红表笔接稳压管负极，黑表笔接正极（即并联于稳压管两端），档位置于直流电压档-4。
调压：从0V开始缓慢调高直流电源输出电压，同时观察万用表读数-4。
读数判定：当电源电压低于稳压管Vz时，万用表读数随电源电压同步上升；当电源电压超过Vz后，万用表读数基本锁定在一个稳定值不再明显上升——此即为稳压管的实测稳压值-4。
另一种简易方法（适合现场快速确认）： 将万用表置于Rx15k档（内部电池电压通常≥9V），红表笔接正极、黑表笔接负极，在直流10V标尺上读取摆幅数值，代入公式“Vz = (10V - 读标值) × 1.5”可估算15V以下稳压管的大致稳压值-5。
（四）工业专业仪器检测稳压管方法（进阶精准检测——产线批量筛选与高精度校验）
1. 稳压管专用测试仪/半导体分析仪（适配产线快速筛选）
操作流程：将稳压管插入测试仪的测试座或夹具中，启动仪器并选择“Zener Diode Test”模式。测试仪自动施加反向电压并读取稳压值，通常在数秒内显示结果，适合大批量检测和生产线上自动化测试-7。
2. 晶体管图示仪（适配研发调试与失效分析）
将稳压管连接至图示仪的测试端口，设置扫描电压范围（涵盖预期Vz值），仪器自动生成反向击穿特性曲线。通过曲线形态可直观判断稳压性能——击穿点清晰、稳压区平坦说明性能优良；曲线抖动或击穿点模糊说明性能劣化。
3. 产线批量检测技巧（提升检测效率）
治具化测试：制作专用测试治具，集成限流电阻、测试接线端子和快速夹持装置，实现稳压管快速插拔测试。
多点位参数比对：对同一批次稳压管抽取样品，比对Vz、Ir（反向漏电流）、rz等关键参数是否在规格书允许范围内，及时发现批次性质量问题。
高低温附加检测：针对车载或工业户外设备用稳压管，使用高低温试验箱在-40℃至+125℃范围内测试Vz漂移量，确保宽温域稳定性满足设计要求-30。
四、补充模块
（一）不同类型稳压管的检测重点（工业电源设备场景）
1. 小功率稳压管（适配消费电子、精密仪表基准源）
常见于万用表、示波器等精密仪器的基准电压电路，以及手机充电器、适配器中的过压保护-。检测重点：Vz精度要求高（偏差通常需控制在±5%以内），同时需关注反向漏电流Ir（应小于5μA），漏电流过大会影响基准源的稳定性-30。
2. 大功率稳压管（适配工业电源、开关电源输出稳压）
常见于工业电源、变频器和开关电源的输出稳压电路中，功率可达3W、5W甚至更高-22。检测重点：除Vz外必须测试其功耗承受能力和热稳定性。通电检测时密切关注管体温升，若在额定电流下温度迅速升高，说明热阻过大或内部已有损伤。建议在PCB设计中为功率稳压管预留足量散热铜箔-38。
3. 车规级稳压管（适配汽车电子——ECU、传感器接口、BMS）
常见于汽车电子控制单元（ECU）、传感器接口、电池管理系统（BMS）和信息娱乐系统--21。检测重点：AEC-Q101认证是基本门槛，必须验证其在-40℃至+150℃宽温域内的Vz稳定性，同时需测试抗浪涌冲击能力-21-30。
（二）工业电源设备稳压管检测常见误区（避坑指南）
误区一：万用表测不出反向电压就认为是损坏 —— 这是新手最容易踩的“坑”。当稳压管Vz高于万用表测试电压（约2.8~3.3V）时，万用表显示“OL”是完全正常的，需要用加电法进一步验证-4。
误区二：在线测量稳压管阻值 —— 在电路中测量时，其他并联元件会严重影响读数，极易误判。务必拆下离线检测-4。
误区三：加电测试时不串联限流电阻 —— 稳压管在击穿后动态电阻极低，若不串限流电阻，电流可瞬间飙升至烧毁管子的程度-53。
误区四：仅测Vz忽略动态电阻 —— 即使Vz读数正常，若动态电阻过大，负载波动时稳压效果会显著下降，在精密电路中同样不可用。
误区五：忽略温度影响 —— 稳压管的Vz随温度变化显著（尤其是低于4V和高于6V的管子）。在高温车间或车载环境中测试时，需考虑温度补偿或参照规格书的温度系数进行修正-40。
（三）工业电源设备稳压管失效典型案例（实操参考）
案例一：电源适配器输出失控——稳压管开路导致输出电压飙升
某24V输入转5V输出的DC-DC电源模块，投放市场约一年后陆续收到客户反馈“设备无法工作，有烧焦气味”。拆机定位发现5V输出端的稳压二极管已开路失效-52。检测过程： 使用万用表二极管档正反向均测不出任何读数（显示“OL”），判定为开路损坏。原因分析： 电路设计时为抑制纹波加装了稳压管，但该位置并非必须，属“过设计”——DC-DC输出端的纹波通过电容即可有效抑制，额外增加稳压管反而引入了新的失效风险点-52。
案例二：养生壶无法启动——输入电压不足导致稳压管“未工作”
某养生壶整机无反应，检修时发现稳压管1N4733（标称稳压值5.1V）两端电压仅为2.7V。用万用表二极管档测量稳压管正向特性正常（约0.6V），但反向加电测试发现，当可调电源输出达到5.1V时稳压管两端电压确实被钳位在5.1V——稳压管本身完好。根本原因： 阻容降压电路中的降压电容失效，导致输入至稳压管的电压只有2.7V，低于5.1V的稳压值，稳压管始终未进入击穿区，无法为后级微控制器提供稳定5V供电-53。这个案例给我们的重要启示：测量稳压管好坏，不仅要测管子本身，更要结合电路整体工作条件综合判断。
五、结尾
（一）稳压管检测核心（工业电源高效排查策略）
根据检测场景和设备条件，推荐以下分级检测策略：
第一级（快速初筛）： 外观检查 + 万用表二极管档测正向特性（0.5~0.7V为正常），快速筛除明显短路、开路损坏的管子。
第二级（标准检测——新手重点掌握）： 万用表二极管档测反向特性，结合Vz与测试电压的关系判断（Vz≤3.3V时应有读数，Vz>3.3V时显示“OL”属正常）。
第三级（精准检测——适配产线和专业维修）： 搭建加电测试电路或使用专用测试仪，精确测量Vz、Ir、rz等关键参数，并与规格书标称值比对-30。
核心口诀：“先看后量再通电，正反区分记心中；低压管子用表测，高压必须加电阻；短路开路立即换，参数漂移需警惕。”
（二）稳压管检测价值延伸（工业设备维护与采购建议）
1. 日常维护技巧：
定期检查设备电源板上的稳压管是否过热、封装有无变色。
在高温、高湿或粉尘环境下的工业设备，建议每半年至一年对关键稳压管进行Vz复测。
维修更换稳压管时，务必同时检查串联的限流电阻是否变值，往往“坏一个、带坏一片”。
2. 采购与选型建议：
根据实际电路需求合理选型——Vz选择应比电路额定电压高出适当余量，功率裕量建议≥1.5倍-38。
工业设备和汽车电子产品务必选用通过AEC-Q101或ISO认证的正规品牌稳压管-38。
敏感电路中建议选用低动态电阻（Zzt≤50Ω）的稳压管，以确保负载波动时输出电压足够稳定。
3. 校准建议： 产线质检用的万用表和测试仪应每年送检校准一次，保证稳压值测量的准确性。检测环境温度应尽量控制在25℃±5℃范围内，避免温度漂移影响测试结果。
